手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

2結果與討論

2.1紅外光譜（FT-IR）分析

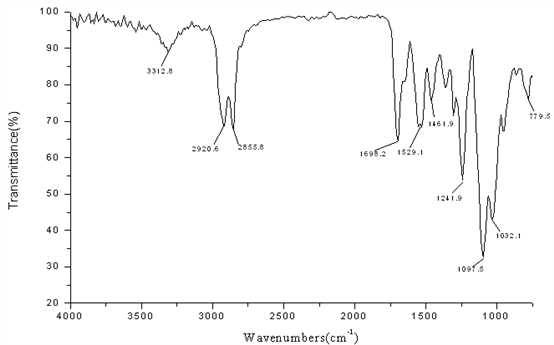

圖1紅外光譜

從圖1可以看出：在3650-3590cm-1范圍內沒有出現中等強度吸收帶，說明無游離的醇的-OH吸收峰；在2280-2240cm-1范圍內沒有出現-NCO的特征吸收峰，以上2點表明無游離的-NCO和-OH存在。在1529.1 cm-1和3312.8cm-1出現的峰應是-CO-NH-中-NH基團的變形和伸縮振動振動峰，在1698.2cm-1出現的峰應是-CO-NH-中-C=O基團的伸縮振動峰，以上3點為氨基甲酸酯基的特征振動峰，表明所測物質為聚氨酯。1097.5cm-1和1032.1 cm-1出現的2個峰應是多元醇中醚鍵-C-O-C-的不對稱伸縮震動吸收峰。779.5 cm-1和1241.9 cm-1出現的2個峰是-Si-O-Si-和-Si-C-的特征吸收峰。

紅外光譜分析表明：產品為一種有機硅改性陽離子水性聚氨酯，體系中無游離的-NCO與-OH，反應生成了聚氨酯且有機硅參與了聚合反應。

2.2陽離子聚氨酯用量對羊絨針織物起毛起球應用性能的影響

表2不同反應性陽離子聚氨酯用量對羊絨針織物起毛起球應用性能的影響

由表2可以看出：隨著聚氨酯的提高和助劑用量的增加，助劑對紡織品起毛起球等級提升效果明顯。助劑對染色紡織品具有顯著的起球等級（提升起球等級在2.0級左右）。

這是因為：一方面，隨著反應性的提高，高分子交聯程度越高，經過烘干、焙烘后的皮膜更加致密連續，包覆著纖維，把纖維保護起來。另一方面，隨著反應性的提高，聚氨酯中高分子有機硅的含量也隨之增加。成膜能力也越強。
同時，由于陽離子單體的引入，聚氨酯膠膜的機械性能可獲得很好的改善。良好的膠膜機械性能使其包裹纖維后，不易因受到外界機械作用而破壞，從而有利于織物抗起毛球能力的提高。從而致使其抗起毛球能力增強；另外，由于聚氨酯膠膜厚度增加，手感也會產生些許影響，從而使織物的起毛起球等級提高。
