2．4乳膠粒子形態(tài)

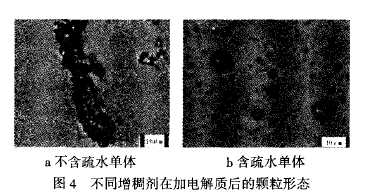

將不含疏水單體(a)和含有2％疏水單體(b)的產(chǎn)物配制成0．5％的白漿，加入NaC1水溶液，使鹽質(zhì)量分?jǐn)?shù)為0．02％．分別用顯微鏡觀測(cè)顆粒形態(tài)，結(jié)果見(jiàn)圖4．
由圖4可以看出，未經(jīng)過(guò)疏水改性的增稠劑在加入電解質(zhì)后出現(xiàn)大塊團(tuán)聚，宏觀顯示出粘度大幅度下降，而經(jīng)過(guò)疏水改性的增稠劑在加入電解質(zhì)后，僅出現(xiàn)了小范圍的團(tuán)聚，宏觀表現(xiàn)粘度下降不多．表明疏水單體改善了增稠劑的耐電解質(zhì)性能．
2．5熱穩(wěn)定性

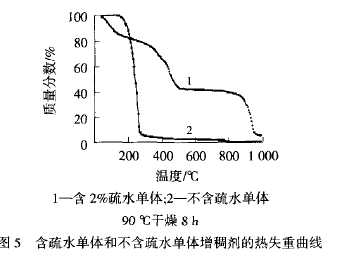

如圖5所示，不含疏水單體的一般增稠劑在250℃左右迅速分解．當(dāng)體系中存在疏水單體時(shí)，熱失重曲線發(fā)生明顯變化．在100℃以上開(kāi)始失重，其原因可能是長(zhǎng)鏈烷基位阻較大，對(duì)小分子的聚合有一定的阻礙作用，有殘留未聚合的單體小分子開(kāi)始熱解吸．從200℃到接近500cI二，對(duì)應(yīng)第一階段的熱分解，但分解的速度明顯比一般增稠劑緩慢，可能是長(zhǎng)碳鏈會(huì)對(duì)整個(gè)分子有包裹行為，對(duì)熱分解有一定的穩(wěn)定作用．之后，在500oC到900℃有一個(gè)相對(duì)穩(wěn)定的階段，也許是長(zhǎng)碳鏈的存在形成了某種相對(duì)穩(wěn)定相態(tài)，這種特殊的現(xiàn)象有待進(jìn)一步研究．當(dāng)溫度進(jìn)一步升高(超過(guò)900℃)時(shí)，結(jié)構(gòu)完全破壞而迅速分解．
3結(jié)論
加入疏水單體后增稠劑的熱穩(wěn)定性得到改善，當(dāng)疏水單體用量為2％(X-,J單體總質(zhì)量)時(shí)(增稠劑)=3．5％(對(duì)白漿質(zhì)量)時(shí)，白漿粘度達(dá)106Pa·S，粘度指數(shù)為0．1．含2％(對(duì)單體總質(zhì)量)疏水單體的白漿質(zhì)量分?jǐn)?shù)為5％，粘度保留率可達(dá)45％航電解質(zhì)性能較好．
<<上一頁(yè)[1][2][3][4]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
