2結(jié)果與分析
2．1整理劑的選擇
保護(hù)劑KS一$950是高密度乙烯共聚物乳液，主要用于滌棉、滌卡、中長(zhǎng)纖維等織物的平滑抗皺整理，可增強(qiáng)織物彈性，提高褶皺回復(fù)角，能有效防止纖維高溫濕熱處理時(shí)引起的強(qiáng)力下降、脆損，提高織物的斷裂強(qiáng)力的保強(qiáng)率．為了改善織物的手感需要，可在整理液中加柔軟劑，柔軟劑的潤(rùn)滑作用，減少應(yīng)力集中現(xiàn)象，幫助提高面料的柔軟性、滑爽性、彈性．柔軟劑KS一$840是非硅類的柔軟劑，柔軟效果好，KS一$810為有機(jī)硅類柔軟整理劑，加入整理液中與KS一$840協(xié)同作用，可使織物獲得良好的柔軟性、滑爽性．
2．2 pH值

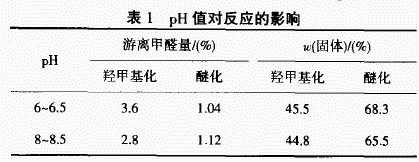

從表1可以看出，在堿性條件下樹脂中游離甲醛量較酸l生條件下低，故羥甲基化反應(yīng)的pH值為8～8．5．而醚化反應(yīng)，酸性介質(zhì)較堿性介質(zhì)有利．即pH 6-6．5．
2.3醚化樹脂整理織物的效果及甲醛釋放量

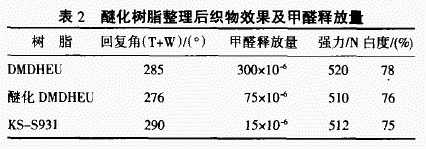

從表2看出，醚化樹脂整理織物的釋放甲醛量比DMDHEU低，其原因是DMDHEU與纖維素形成的交聯(lián)易發(fā)生反應(yīng)：即當(dāng)脲環(huán)的4，5位為羥基時(shí)，易發(fā)生羥基的轉(zhuǎn)位反應(yīng)，形成與纖維交聯(lián)的乙內(nèi)酰脲．其結(jié)構(gòu)的不對(duì)稱性引起交聯(lián)鍵水解，從而釋放甲醛．當(dāng)4，5位上的羥基被乙氧基取代后，轉(zhuǎn)位反應(yīng)被阻止，相應(yīng)地提高了交聯(lián)鍵的水解穩(wěn)定性，降低了甲醛釋放量．
另外，采用自制的醚化樹脂KS一$931比醚化DMD—HEU整理后織物的回復(fù)角提高很多，甲醛釋放量也大大降低，并且整理后織物的強(qiáng)力和白度損傷較小．
3結(jié)論
3．1醚化樹脂KS一$931對(duì)棉織物整理后回復(fù)角得到很大提高，甲醛釋放量大大降低．符合人們對(duì)于服飾穿著的要求，價(jià)格適中，整理效果良好．白度和強(qiáng)力損傷不大．
3．2合成工藝簡(jiǎn)單、經(jīng)濟(jì)，整理工藝方便，可以滿足工廠批量化生產(chǎn)，具有推廣使用的價(jià)值．
3．3 KS～$931超低甲醛樹脂整理劑應(yīng)用范圍廣，適用于棉、麻、粘膠及其混紡織物和服裝的免燙整理．
3.4免燙整理使纖維與整理劑進(jìn)行交聯(lián)，造成織物變脆、強(qiáng)力下降．為提高免燙整理后面料的強(qiáng)力，可加強(qiáng)力保護(hù)劑，它是一種高密度聚乙烯乳液，在纖維表面自成膜，對(duì)提高織物強(qiáng)力有一定的作用．加量須適宜，否則會(huì)影響織物的手感．
<<上一頁(yè)[1][2]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
