木質(zhì)素磺酸鈉分散劑由于原料的差別及合成工藝水平的優(yōu)劣，最終產(chǎn)品質(zhì)量也有所差異.國內(nèi)某些木質(zhì)素磺酸鈉分散劑采用蘆葦、秸稈或雜木作為原料，由于采購的造紙廠黑液內(nèi)部組分的不穩(wěn)定，導(dǎo)致其應(yīng)用性能和最終用途受到限制.本文系統(tǒng)地采用不同的評價方法對用不同分散劑后處理的分散染料高溫分散性、擴散性，筒子紗染色等物理性能進行科學(xué)研究，并通過與國內(nèi)同類分散劑作對比，全面評價美德維實偉克的高性能木質(zhì)素磺酸鈉REAX 85分散劑在染色助劑行業(yè)中的應(yīng)用性能.
1實驗
1.1材料及設(shè)備
材料：木質(zhì)素磺酸鈉REAX 85A(美國MeadWestyaCO公司)，分散藍79：1，滌綸紗線1／70／34，國產(chǎn)木質(zhì)素分散劑.
設(shè)備:砂磨機Eurosta power(德國IKA公司);噴霧干燥器B-191(瑞士BUCHI公司);筒子紗染色機Cs-2-496(瑞士Mathis公司);激光粒徑儀(美國Microtrac公司);紅外線高溫染樣機(上海一派印染技術(shù)有限公司).
1.2粉末商品染料的制備
按一定比例稱取染料濾餅和分散劑，分散劑質(zhì)量約占濾餅量的1／4(折干計算)，加水，漿料含固量控制在40%左右；在均質(zhì)機上預(yù)分散20 min后移至砂磨機，攪拌狀態(tài)下倒入漿料3倍重的玻璃珠(Φ0.75 mm)，砂磨機轉(zhuǎn)速1 300 r／min,pH調(diào)至7.0～8.0；砂磨過程中采用激光粒徑儀監(jiān)測染料粒徑大小及分布情況，當90%的顆粒小于1μm時，終止砂磨，另加分散劑溶液調(diào)節(jié)染料強度.分離玻璃珠和漿料，漿料攪拌后放置；噴干漿料，噴霧干燥器的進El溫度設(shè)定在110～150℃，粉末樣品備用后續(xù)各種測試.
2結(jié)果與討論
2.1國內(nèi)常用染料性能測試方法的評價
2，1.1擴散性能HG／T 3399—2001
室溫下用刻度吸管吸取0.2mL濃度為0.5 g／100 mL的染料懸浮液，逐滴垂直地將染液滴于定性快速濾紙上，使其自然擴散，待干后評級.
擴散法是目前檢測染料分散性最簡便快捷的方法，但有其局限性，無法與實際染色條件相對應(yīng)，因此只能將其作為初步檢測手段.圖1中REAX 85A及國產(chǎn)木質(zhì)素在不同噴霧干燥溫度下，擴散性都可滿足要求.

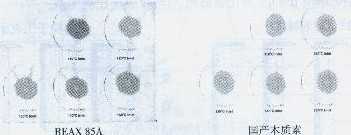

圖1分散藍79：1 200%擴散性能
2.1.2 AATCC TM 146分散穩(wěn)定性測試(71℃)
稱取染料(2.0±0.1)g(以染色強度100分計)置于400 mL燒杯中，加入200mL 0.25 g／L EDTA溶液，在磁力攪拌器上攪拌3～5 min后用醋酸溶液調(diào)pH值至4.5～5.0，然后將燒杯放人恒溫水浴中，在不斷攪拌下，于5—10 min內(nèi)使溫度達到71℃.用同樣溫度的水預(yù)熱漏斗，經(jīng)雙層Whatman濾紙(2#上4#下)過濾，評級.
<<上一頁[1][2][3][4][5]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
