(1)單體的精制
在250 mL燒杯中依次加入150 g 60%的DMDAAC單體，3%(相對于單體質量)的活性炭，加熱至60℃，攪拌0．5 h，抽濾，備用。
(2)基本合成工藝

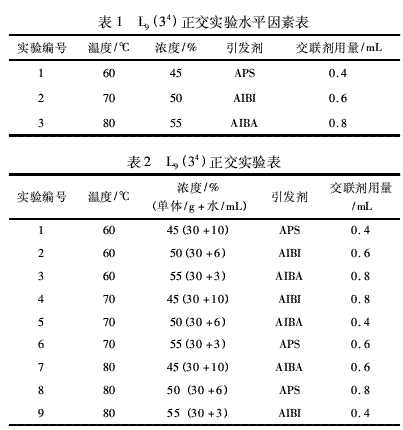

在帶有攪拌器、溫度計、滴液漏斗的100 mL三口燒瓶中添加30 g 60%的DMDAAC、9 g去離子水及0．6 mL 2%的亞甲基雙丙烯酰胺(交聯劑)、0．6 mL 1%的EDTA二鈉。升溫至60℃，加入0．75 mL 5．4%的聚合引發劑過硫酸氨水溶液，控制攪拌速度，60℃保溫聚合直至達到規定的粘度。表1、表2分別為合成工藝的條件及其變量正交表。
經成膜實驗檢測后得知:8號所得產物的成膜效果最好，最適宜做固色劑。故將8號合成實驗工藝確定為固色劑PDMDAAC的最佳合成工藝。
<<上一頁[1][2][3][4][5][6]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
