2·結果與討論
2.1蛋白助劑浸軋固色工藝條件的優選

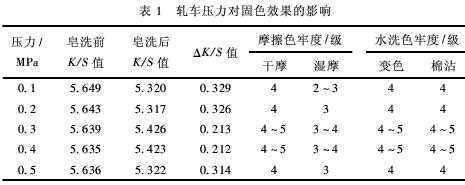

2.1.1軋車壓力的優選棉織物按照1.2.2工藝染色，然后按照1.2.3工藝進行固色處理，改變軋輥壓力，固定蛋白助劑用量20g/L，交聯劑WLS為12g/L，氫氧化鈉為6g/L．固色處理的織物水洗至中性，晾干后測試織物的K/S值和染色牢度，結果見表1．
從表1可以看出，隨軋車壓力的增加，皂洗前后織物的K/S值降低值逐漸減小，皂洗色牢度不斷增大．摩擦色牢度值也不斷增大，當軋車壓力為0.3MPa時，織物染色深度最大，皂洗前后染色深度降低最小，耐洗色牢度和耐摩擦色牢度均達到最大．這是由于壓力太小，容易產生助劑滲透不良，同時織物上助劑量大，導致固色不勻，而壓力過大，織物上固色助劑用量不足，達不到固色效果，綜合考慮，壓力選擇為0.3MPa．

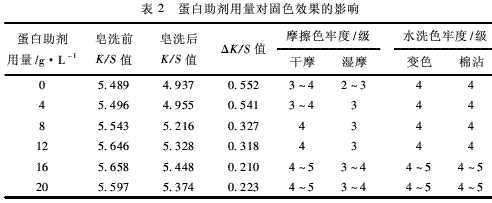

2.1.2蛋白助劑用量的優選棉織物按照1.2.2工藝染色，然后按照1.2.3工藝進行固色處理，改變蛋白助劑用量，固定軋輥壓力為0.3MPa，交聯劑WLS為8g/L，氫氧化鈉為6g/L．固色處理的織物水洗至中性，晾干后測試織物的K/S值和染色牢度，結果見表2．
從表2可以看出，隨著雞毛蛋白助劑用量增加，織物的K/S值增大，表明適當增加雞毛蛋白助劑用量，有一定增深作用，而且隨蛋白助劑用量增加，皂洗前后織物的K/S值降低值逐漸減小，皂洗色牢度和摩擦色牢度值也不斷增大．當蛋白助劑用量為16g/L時，織物染色深度接近最大，皂洗前后染色深度降低最小，耐洗色牢度和耐摩擦色牢度均達到最大，這是因為雞毛蛋白大分子結構上含有一定量的游離氨基、羥基、羧基等極性基團，能與含有反應性環氧乙烷基的交聯劑WLS發生交聯反應，將雞毛蛋白助劑固著在棉纖維上，增大了染料與纖維之間的作用力，降低染料水溶性，使皂洗色牢度提高，同時增大摩擦色牢度．由實驗確定蛋白助劑用量為16g/L．
<<上一頁[1][2][3][4][5][6]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
