引言
大麻/彩棉交織物采用了大麻為經紗，彩棉為緯紗織造，使織物既有麻織物的挺括風格，優異的吸濕排汗效果和防紫外線的功能，又有彩棉織物舒適柔軟的服用性能與柔和的天然色彩，涼爽透氣，抗菌防霉，是理想的夏季服裝面料。但是，大麻纖維結晶度高，纖維較硬，剛性大，使得大麻交織物也比較硬挺，影響了大麻/彩棉交織物的外觀與舒適性⑴。為此分別選用蓬松片與柔軟劑對大麻乂彩棉交織物進行柔軟處理。蓬松片與柔軟劑都是陽離子型柔軟劑，由于陽離子型柔軟劑帶正電荷，對纖維有極高的親合力，容易被吸附，此時柔軟劑分子的親水基吸附在纖維素上，而憎水基向外側排列，纖維被長鏈脂肪烷基的膜所包覆，使纖維之間的摩擦系數下降。因此用陽離子型柔軟劑與蓬松片處理的纖維柔軟，光滑，同時表面也具有豐厚、蓬松的效果。
通過蓬松片與柔軟劑的處理，織物的剛度，硬挺度得到有效的降低，織物的厚度與蓬松性明顯改善，還可以獲得豐滿、滑糯、柔軟的手感。本文通過正交試驗分析的方法，探討最佳整理工藝。
1試驗
1.1材料
大麻/彩棉交織物整理劑
1.2儀器
電腦控制硬挺度儀，HH型恒溫水浴鍋，702-3型電熱鼓風干燥箱，電子天平，704615：電腦式透氣性測試儀，織物厚度儀，掃描電子顯微鏡。
1.3方案
蓬松柔軟整理
選用柔軟劑、蓬松片分別對織物進行整理。
工藝流程：大麻/彩棉交織物—柔軟劑處理—水洗—烘干—蓬松片處理—水洗—烘干。
處理工藝：柔軟劑質量濃度7、11、15g/L，浴比1:8，溫度50度：，時間40min。蓬松片質量分數3%、5%、7%，浴比1:20，溫度98度，時間15min.
測試及評定方法
在織物硬挺度儀上測定織物的抗彎長度，測得織物單位質量，求得抗彎剛度⑴，每種取10個試樣的平均值。在電子織物強力試驗儀上測定織物的斷裂強力和斷裂伸長，每種試樣取10個試樣的平均值;用電子天平測試試樣蓬松柔軟處理前后的質量，計算減量率；電腦式透氣性測試儀測試織物的透氣量，取10個試樣的平均值，試樣兩側壓差為127.4Pa；采用織物厚度儀測試織物的厚度;采用掃描電鏡觀察蓬松柔軟處理前后交織物經緯紗的表面微觀形態。
2結果與討論
正交試驗方案及數據處理

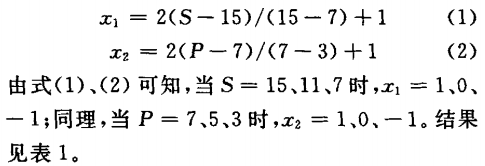

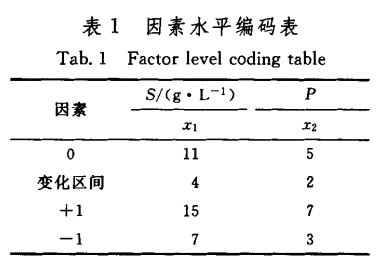

利用正交試驗分析的方法安排試驗方案。確定柔軟劑質量濃度在7～15g/L變化，蓬松片質量分數在3%～7%變化。因此，其編碼公式可寫為
由于柔軟劑和蓬松劑的含量在整理中存在交互作用，這種交互作用有助于改善織物的柔軟蓬松性。
[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
