2．2TDI和聚乙二醇6000中-NCO和-OH最佳比例的確定

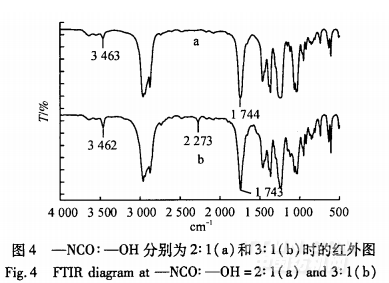

由于反應過程中難免存在雜質和TDI反應，并且TDI自身也容易在加熱狀態下揮發，作者分別選用TDI和聚乙二醇6000中-NCO和-0H比例(摩爾比，下同)為2：1、3：1、4：1進行實驗，TDI和聚乙二醇6000在反應3h后，取樣進行紅外測試，圖4為2：1和3：1時的紅外譜圖．
.png)
由圖4顯示，-NCO：-OH=2：1時，樣品在2200～2300cm-1沒有吸收峰，而在3462cm-1處有一較強吸收峰；在3：1時2273cm-1處有吸收峰在3462cm處也有一較強吸收峰，2273cm-1處峰為N=C=O伸縮振動吸收峰，3462cm-1處為氨基甲酸酯中N-H的變形伸縮振動峰，從而證明3：1時樣品中存在N=C=O基團，2：1時不存在N=C=O．并根據譜圖中羰基吸收峰的位置在1743cm-1處而非在異氰酸酯二聚體羰基I770～1783cm-1處和異氰酸酯三聚體羰基1689～1709-1cm處，初步可以斷定實驗得到了預期產物[7]．
用各自分散劑做水溶性實驗，分別取少許樣品溶于水，結果顯示，-NCO：-OH為2：1時分散劑完全溶于水，4：1時分散劑不溶于水，3：1時有大部分樣品溶于水．初步分析，2：1時聚合物的鏈段由于沒有油性基團，所以水溶性好，而4：1時，大量過量的TDI和雜質反應生成相對分子質量較高的油性基團接在分散劑上，導致水溶性不好，3：1時有少許過量的TDI和產物A反應，所以有少量的不溶物存在．
文獻[8]報道，聚合物鏈至少要含有65個以上的碳原子，才能起到有效的立體位阻作用，分散劑鏈過短，則與傳統的表面活性劑相似，不能提供足夠的位阻斥力；相對分子質量過大則會發生“架橋”效應．對3：I時的分散劑進行GPC測試，結果顯示數均相對分子質量為15772，相對分子質量適中，符合高分子分散劑的要求．
因此，TDI和聚乙二醇6000中-NCO和-0H的最佳比例為3：1．
2．3分散劑的紅外分析和其溶液表面張力的測定

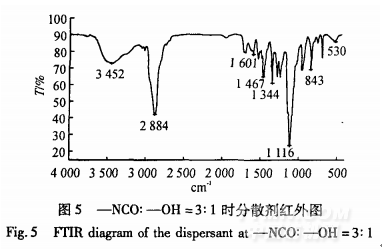

TDI和聚乙二醇6000中-NC0和-0H按3：1進行反應生成預聚物后，立即加入稍過量的堿洗后的酚類產物繼續反應，直至生成分散劑，冷卻至室溫，過濾除去溶有未反應酚類產物的溶劑，得到分散劑，取樣進行紅外測試，如圖5所示．
.png)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
