手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

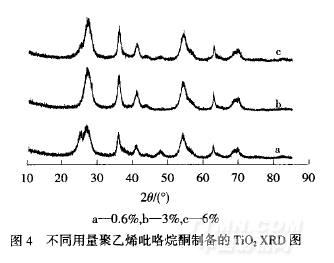

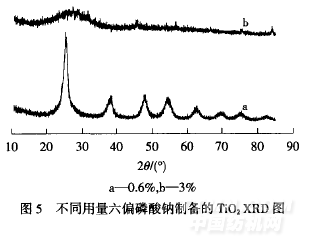

從圖5和表1可知，六偏磷酸鈉用量為0．6％時，納米TiO2吸收峰基本符合銳鈦礦型，不含金紅石型；提高六偏磷酸鈉用量，產物晶型變成了無定形．

2．1．2分散穩定性

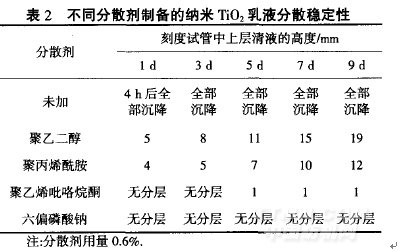

文獻[9—11]介紹，PEG和六偏磷酸鈉能提高納米TiO2的分散穩定性．由表2可看出，在納米TiO2乳液中加入分散劑能明顯改善其分散穩定性，其中六偏磷酸鈉效果最好，幾乎沒有分層現象．

2．1．3光催化性能

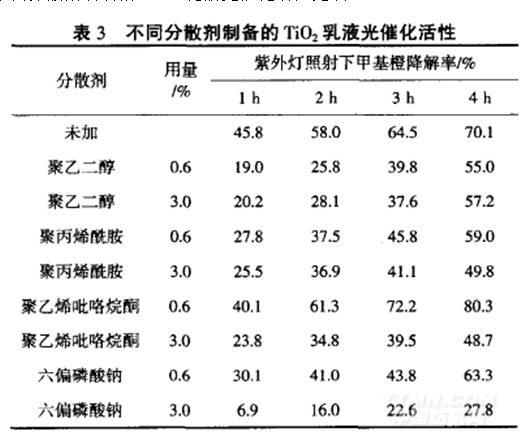

不同分散劑制備的TiO2乳液光催化活性見表3

由表3可知，加入0．6％的聚乙烯吡咯烷酮制得的納米TiO2，4h對甲基橙降解率達到了80．3％，降解甲基橙的效果最好，可能原因是加入0．6％的聚乙烯吡咯烷酮得到的TiO2晶粒尺寸比未加分散劑小．大多數加24印染助劑28卷入分散劑后對甲基橙的降解率還有一定程度的降低，原因是分散劑在納米TiO2表面形成一定的包覆層，降低了納米TiO2與甲基橙的接觸概率，從而降低了對甲基橙的降解率．因此，分散劑用量選擇0．6％．

2．2納米TiO2處理棉織物的性能

2．2．1光催化降解甲醛

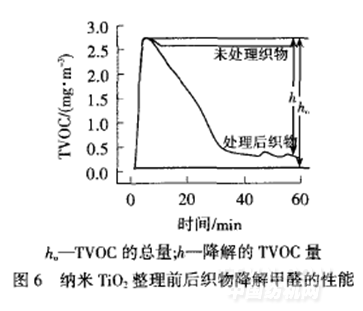

利用TVOC在線檢測艙可以連續測試織物降解VOC的能力．當揮發性有機物(甲醛)加入艙內，隨著有機物的揮發擴散，TVOC迅速上升，5～10rain后達到最大值(如圖6所示)．未處理織物幾分鐘后趨于平穩狀態，曲線有段下降的原因可能是甲醛吸附到織物上，可

以理解為不是納米TiO2光催化降解甲醛導致的結果．但是經納米TiO2處理后的織物，曲線下降很快，原因是納米TiO2的光催化作用，對甲醛進行降解，使甲醛用量降低，50min后逐漸趨于平衡．60rain后經納米TiO2處理的織物對甲醛的降解率達到88．1％．

2．2．2抗菌性能
