2.3紅外線光譜分析法
紅外線光譜分析是鑒定天然皮革和人造革的一種有效方法.大多數(shù)分子振動(dòng)的能量與電磁波譜的紅外區(qū)一致，分子振動(dòng)通?？梢酝ㄟ^波數(shù)為4000cm-1和400cm-1的紅外光譜察覺和測量.每一官能團(tuán)都有一個(gè)振動(dòng)頻率，都有界定的紅外線光譜特性，紅外線光譜分析就是辨別出官能團(tuán)或者比較已知材料和被測材料的光譜，用于比較的光譜應(yīng)運(yùn)用相同的技術(shù)在同等條件下取得.在分析皮革樣本前要先剝開樣本表層面，因?yàn)榇蠖鄶?shù)皮革制成后表面都有蠟、硝化纖維、合成樹脂和其他材料.樣本的紅外線光譜可以通過堿鹵化物顆粒壓制技術(shù)或者不同反射技術(shù)來取得[4]將樣本粉末壓制成小顆粒，取3--10mg均勻地混合在約300mg的堿鹵化物粉末中(如氯化鈉)，更常見的是通過水電設(shè)備壓制易抽空的澳化鉀印模而得的澳化鉀壓片.首先要確定用于壓制顆粒的皮革粉末數(shù)量以便所得的光譜中有一單位最強(qiáng)的吸收光譜，通過在與紅外線垂直方向放置一層薄薄的均勻的皮革粉末—澳化鉀來取得光譜傳播.
傅立葉轉(zhuǎn)換紅外光譜(FTIR)的水平方向消弱的反射系數(shù)(HATR)方法被認(rèn)為是皮革樣本紅外線光譜分析更有效的方法.該方法是簡單地把樣本放置于ZnSe水晶平盤上或者HATR配套的KRS-5水晶平盤上.傅立葉轉(zhuǎn)換中的干涉圖通過計(jì)算機(jī)轉(zhuǎn)化為一個(gè)對應(yīng)于一定波長數(shù)值的吸收圖表，與通常的紅外光譜類似.

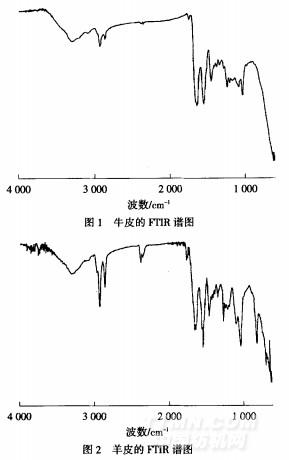

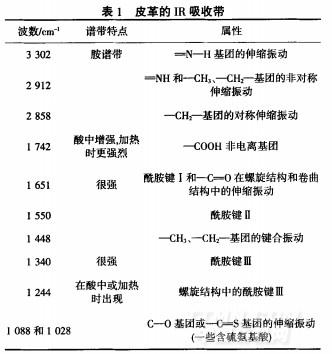

圖1和2分別是牛皮和羊皮的MR光譜圖.從圖1、圖2中可以看到，皮革光譜有一些很重要的吸收帶，如3300 ,2910 ,2860 ,1742 ,1650, 1550, 1445、1340,1244、1088和1028cm，在1268和804cm-'時(shí)，牛皮與羊皮光譜中吸收帶不同是因?yàn)閮煞N皮革的化學(xué)構(gòu)造不同.而在約2400cm-1時(shí)的吸收帶是由環(huán)境中的一氧化碳引起的.表I解釋了分子振動(dòng)的屬性.
.jpg)
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
