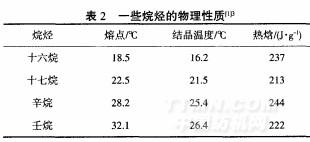

表2一些烷烴的物理性質[1]3
.jpg)

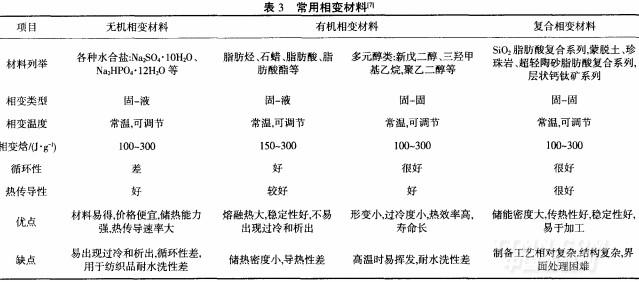

表3常用相變材料[7]
.jpg)
3智能調溫纖維的加工方法
3.1中空纖維浸漬法
中空纖維填充相變材料始于20世紀80年代中張琳琳，等：智能調溫纖維綜述期[8-9]，該法是將中空纖維浸漬于相變材料溶液中，使中空部分充滿相變材料，再將纖維兩端封閉，缺點是中空纖維浸漬法存在封端困難．2O世紀80年代初，Vigo等人將無機固一液相變材料CaCl2·6H20、SrCl2·6H20充填到人造絲和聚丙烯等中空纖維．[10]20世紀80年代中期，他們又將聚乙二醇整理到織物表面和封入到中空纖維內部．[11-12]東華大學研究了將三羥甲基乙烷／新戊二醇二元體系固一固相變材料采用水溶液真空填充的方法填充到滌綸中空纖維，得到了相變材料填充率為24％的調溫纖維．[13]用中空纖維填充法制得的調溫纖維內徑較大，相變物質殘留于纖維表面，故易于滲出和洗出，作為服用纖維使用還有很大局限性．
3.2熔融復合紡絲法
低溫相變物質的熔融粘度很低，無可紡性．單純將相變物質用于熔融復合紡絲很困難，加人增塑劑后可以用于紡絲．將石蠟烴類相變材料混合一定的二氧化硅粉末，與聚烯烴進行熔融紡絲，可以得到相變溫度為15～65℃的調溫纖維．[l4]國外有人以聚丙烯（PP)和分子質量為1000—20000的聚乙二醇(PEG)及增稠劑為主要原料，采用熔融復合紡絲法研制出了蓄熱調溫纖維．[15]
3.3涂層法
涂層法是把相變物質固定到織物上的簡便易行的方法．將聚乙二醇用2D樹脂(DMDHEU)在氯化鎂及對甲基苯磺酸催化下，將其固著在纖維上，經處理的織物最高的熱焓達26.75J，g，缺點是經過整理的織物因樹脂固著而手感變硬．[16]采用二異氰酸酯、乙二醇與聚乙二醇聚合得到具有防水透濕性的調溫涂料可以涂覆在紡織品表面獲得調溫功能．[17]用聚乙二醇和2D免燙樹脂整理劑混合整理棉、麻等纖維素織物，在酸性生催化劑作用下經浸軋一焙烘工藝得到具有一定調溫功能的面料．[18]天津工業大學將正硅酸乙酯、無水乙醇和蒸餾水常溫水解聚合成二氧化硅網狀結構凝膠，然后加人醇類相變材料而制成復合相變材料，最后將復合相變材料與粘合劑混合后涂覆在紡織面料的表面而制成智能調溫紡織品，并獲得了國家專利．[19]
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
