.jpg)
2．2 天然彩色棉纖維的表面結構變化

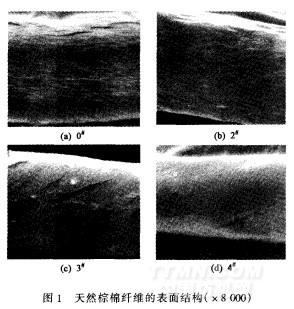

圖1為處理前后天然彩色棉纖維的表面結構。圖1(a)為未處理的天然棕棉纖維，纖維表面平滑，有溝槽狀起伏皺紋。圖1(b)是用0．4％(O．W．f)的果膠酶處理后的天然棕棉纖維，纖維表面有孑L洞出現，表面結構沒有太明顯的變化。當果膠酶用量為0．6％(O．W．f)時，纖維表面出現凹槽(見圖1(C))，且有突出的原纖，纖維表面裂痕和孑L洞較為明顯。同果膠酶處理后纖維表皮上形成不連續的凹槽相比，堿處理后(見圖1(d))的纖維表皮呈連續狀大片脫落，由此推斷在處理條件較為劇烈時，堿的作用可能會波及纖維內部其他物質，使得纖維的主體受到損壞，從而使纖維的強力下降。
2．3 天然彩色棉纖維的脂蠟質含量
處理后天然彩色棉纖維的脂蠟質含量測試結果見表4。與未處理的天然彩色棉纖維相比，水處理后纖維的脂蠟質含量并未減少，果膠酶處理后纖維的脂蠟質含量略有減少，堿處理后脂蠟質含量大幅降低。對比天然棕棉與天然綠棉纖維脂蠟質減少的量可以推斷，果膠酶處理后纖維減少的脂蠟質主要
.jpg)
為表皮中的脂蠟質。有研究表明，綠棉次生層內有嗜鋨層，嗜鋨層與脂肪、木脂素和色素有關 。堿處理后綠棉脂蠟質含量大量減少，說明在堿處理過程中次生層內的嗜鋨物質有可能流失，因而綠棉中的色素也有可能隨之流失。
<<上一頁[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
