證偽性實(shí)驗(yàn)
為檢驗(yàn)上述機(jī)理解釋是否正確，特設(shè)計(jì)‘證偽性實(shí)驗(yàn)’如下：對(duì)不可交聯(lián)型、自交鏈型兩類丙烯酸酯粘合劑，分別采取加或不加丙烯酸（含氫鍵單體）進(jìn)行對(duì)比。試驗(yàn)樣分別檢測(cè)膜的耐水性和涂料印花濕摩擦牢度。其次，在含有丙烯酸單體的粘合劑中，加用醋酸鈣，并檢測(cè)上述指標(biāo)。
5、1 涂料印花粘合劑耐水性試驗(yàn)與結(jié)果

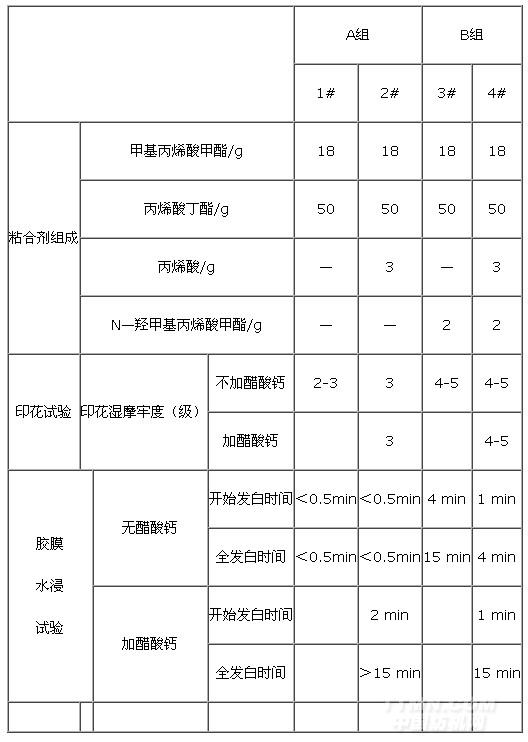

表1 涂料印花粘合劑組成與印花色牢度試驗(yàn)結(jié)果
.jpg)
注：①涂料印花配方：粘合劑 40g，涂料大紅G-11 2g，增稠劑7g；②膠膜制備與耐水浸試驗(yàn)：將粘合劑乳液，分別加注在玻璃片上，在40℃烘箱中，逐漸干燥成膜。將膠膜從玻璃片上揭下來(lái)，置于冷水水槽中，觀察膠膜局部發(fā)白的開(kāi)始時(shí)間和全部發(fā)白的時(shí)間。時(shí)間按分（min）計(jì)算，未完全發(fā)白的以大于（＞）符標(biāo)記。③膠膜入水立刻發(fā)白的用＜0.5min標(biāo)計(jì)。
5.2 試驗(yàn)結(jié)論
1、加丙烯酸單體的粘合劑，在A組的1# 2#之間進(jìn)行比較，有丙烯酸的，印花濕摩擦牢度高。說(shuō)明：長(zhǎng)鏈分子中，氫鍵能增加對(duì)纖維的結(jié)合；
2、醋酸鈣使丙烯酸成為不溶性鹽，可提高粘合劑的耐水性。
3、自交鏈型粘合劑對(duì)比試驗(yàn)，差別不明顯。但趨勢(shì)一致。
6、結(jié)論
1、不溶物固著在纖維上，首先需要結(jié)合。①處理劑溶解在水溶液中,通過(guò)氫鍵、配位鍵、范德華鍵與纖維結(jié)合。②弱鍵結(jié)合是可逆的，色散力使處理劑對(duì)纖維的結(jié)合不斷調(diào)整。親水基團(tuán)、表面活性劑、鹽類，溫度，機(jī)械力都有影響。最后，結(jié)合率達(dá)到‘動(dòng)態(tài)平衡’。
2、結(jié)合在纖維上的處理劑，用改變條件的辦法（溫度、pH值、氧化、絡(luò)合、縮聚，或?qū)⑻幚砜椢锖娓傻龋?，使轉(zhuǎn)變?yōu)椴蝗芪锒?ldquo;固著”。固著牢度決定于不溶物的物性。沒(méi)有水溶、水解可能性的，才能有良好的耐水洗“牢度”。
3、證偽實(shí)驗(yàn)結(jié)果說(shuō)明，分子鏈上增加氫鍵基團(tuán)，可以增加對(duì)纖維的結(jié)合；減少或減弱水溶性基團(tuán)，可以提高處理劑的耐水洗牢度。試驗(yàn)結(jié)論與本文機(jī)理解釋相吻合。
<<上一頁(yè)[1][2]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
