3.3.1.1單位面積失重

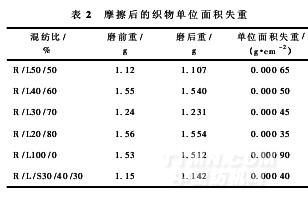

設(shè)定摩擦次數(shù)為50次，計(jì)算摩擦后的織物單位面積失重，如表2所示。
.jpg)
從表2可以看出，幾種織物的單位面積失重隨拉伸細(xì)化羊毛含量的增加而減少，反映出織物的耐磨性能與羊絨含量呈反比關(guān)系。
3.3.1.2磨破時(shí)砂輪轉(zhuǎn)數(shù)
用砂輪摩擦織物，直至將織物磨出破洞為止，記錄砂輪轉(zhuǎn)動(dòng)圈數(shù)，如表3所示。
.jpg)
砂輪轉(zhuǎn)數(shù)越多，說明織物越耐磨。如表3所示，隨羊絨含量的降低，織物耐磨性提高，其對(duì)應(yīng)關(guān)系與前一個(gè)試驗(yàn)相符合。
3.3.1.3試驗(yàn)結(jié)果分析
從表2和表3可以看出，隨著羊絨含量的減少，織物耐磨性能提高，這是由于羊絨纖維細(xì)度細(xì)、強(qiáng)力低，羊絨的含量直接影響紗線、織物的性能。而且由于羊絨纖維相對(duì)較短，在成紗過程中常出現(xiàn)一端伸出紗線的情況，在耐磨性試驗(yàn)中，砂輪對(duì)紗線的反復(fù)摩擦?xí)共糠盅蚪q纖維脫離紗線的束縛而脫落。因此，拉伸細(xì)化羊毛含量越高，損失越小。
作為對(duì)比的羊絨/拉伸細(xì)化羊毛/絹絲(30/40/30)一組，由于絹絲的長(zhǎng)度長(zhǎng)，在成紗過程中起到束縛毛羽的作用，減少毛羽的脫落，因此其單位面積失重低于羊絨/拉伸細(xì)化羊毛(30/70)一組。從此角度可以看出，加入絹絲有利于提高羊絨混紡織物的耐磨性。
在提高織物耐磨性方面，拉伸細(xì)化羊毛和絹絲都起到積極的作用，彌補(bǔ)了純羊絨強(qiáng)力低的不足。因此，開發(fā)羊絨混紡產(chǎn)品來替代羊絨產(chǎn)品有積極的意義和可行性。
3.3.2頂破強(qiáng)力
本文試驗(yàn)采用彈子式頂破試驗(yàn)機(jī)，測(cè)試頂破強(qiáng)力指標(biāo)。
將第2組試樣固定在夾布圓環(huán)內(nèi)，彈子按一定速度垂直頂向試樣，直至頂破，儀器自動(dòng)顯示頂破強(qiáng)度。每種織物取6塊試樣，測(cè)出各試樣的頂破強(qiáng)力，然后取平均值。同時(shí)，在本次測(cè)試中加入同等規(guī)格的純拉伸細(xì)化羊毛(R/L，0/100)織物作為對(duì)比試樣，為不同混紡比的頂破強(qiáng)力試驗(yàn)提供參照。結(jié)果如圖1所示。
.jpg)
由圖1可以看出，隨羊絨含量減少，頂破強(qiáng)力逐漸下降，羊絨/拉伸細(xì)化羊毛30/70時(shí)出現(xiàn)最小值，之后隨羊絨含量減少，頂破強(qiáng)力不斷增加。純拉伸細(xì)化羊毛織物的頂破強(qiáng)力要大于純羊絨織物，這是由于不同組分混紡纖維的長(zhǎng)度差異影響的結(jié)果。2種純紡織物的強(qiáng)力較混紡織物高，因?yàn)榧兗徔椢锏睦w維長(zhǎng)度差異小，纖維間抱合力大，織物的頂破強(qiáng)力大。而隨著混入其他組分的纖維，纖維的長(zhǎng)度差異增大，對(duì)頂破強(qiáng)力造成影響。經(jīng)試驗(yàn)測(cè)得，羊絨/拉伸細(xì)化羊毛混紡比為30/70時(shí)的頂破強(qiáng)力最低，在紡紗、織造過程中應(yīng)避免此種混紡比。羊絨/拉伸細(xì)化羊毛/絹絲(30/40/30)一組的頂破強(qiáng)力達(dá)到最大，說明加入絹絲可以大大提高纖維的抱合性，增加纖維強(qiáng)力，從而提高織物的頂破強(qiáng)力。
<<上一頁[1][2][3][4][5]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
