轉杯紗單強CV值影響因素分析
熊偉李榮張治
(新疆尉犁棉麻紡織廠)(新疆羅布淖爾紡織集團)(新疆大學)
摘要：分析了不同用途轉杯紗的單強cV值指標；原料配比、紗號與單紗cV值的關系；轉杯紡紗機分梳輥、紡杯等關鍵工藝部件對單強CV值的影響。單強CV值與條干CV值、粗節、細節、紗疵密切相關，是衡量轉杯紗質量的重要指標；生產中應從工藝、設備方面改善轉杯紗內外在質量，降低單強CV值。
關鍵詞：轉杯紡紗；強力不勻率；配棉；號數；速度；條干
轉杯紡棉紗質量的重要物理指標是條干cV、細節、粗節和棉結雜質。轉杯紡紗生產廠家一般不把單強、單強CV值作為重要指標來判定轉杯紡棉紗質量的優劣。其實單強CV值的高低直接影響到成紗質量的條干CV、細節、粗節的高低，轉杯紡紡紗斷頭和紡紗效率的高低，整經、漿紗、織造斷頭的多少及織機效率的高低、染色吸色的深淺程度。所以，研究轉杯紗單強CV，把它作為衡量轉杯紗質量的重要指標，對提高和改進整個轉杯紡紗的質量是積極的。
轉杯紡紗的內外捻度不勻是改變單強CV不可忽視的因素。每天每班測試轉杯紗的捻度，應多抽樣、多測試、多分析、多查找原因，保證轉杯紡單強CV值在一定范圍之內，是防止轉杯紡紗質量波動的關鍵。由于轉杯紡工藝流程較短，紡紗用原料較差，紡制號數相對環錠紡要大，相對運動速度較高，而且在分梳輥和紡杯作用下是封閉式紡紗，產生疵點不容易被發現，容易導致錠與錠之間的疵點差異較大，單強CV值差異較大，經常檢查紡杯、傳動部件、分梳輥，保證其清潔、光潔，速度一致，是降低轉杯紗單強CV值重要的一面。同時，單強CV值還受阻捻頭的光潔程度、捻合的快慢和紡紗通道光潔度的影響。隨著轉杯紡所紡號數的變化，轉杯紡的混配棉、工藝參數、設備狀況均在改變，轉杯紗的單強CV值也在不斷地發生變化，研究紡紗號數、配棉、工藝參數、設備狀況是
1不同用途轉杯紗單強CV值指標
長期以來，人們均把轉杯紗作為一種垃圾紗來對待，其實這種觀念是不切實際的，應根據織物的要求來確定轉杯紗的質量水平。作包皮布的轉杯紗，我們對它的各項物理指標包括單強CV值在內均相對較寬松；作牛仔用的轉杯紗其單強CV值和各項物理指標比作包皮布的轉杯紗要求高一個檔次；但作為針織用紗的轉杯紗，無論是單強CV值，還是主要物理指標，均應按最好檔次的質量水平要求。如果單強CV值變異較大，可能是由長粗節、長細節產生的，也可能是弱捻紗產生的，還有可能是條干CV值變異引起的。這樣就會導致針織物染色不勻，出現橫檔。因此，制定不同用途轉杯紗的單強CV值指標，是保證轉杯紗滿足織物要求、合理混配棉、操作管理、設備管理、工藝參數不可缺少的質量指標。

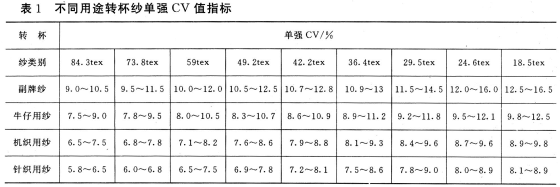

根據我們長期紡副牌轉杯紗、牛仔用紗、機織用紗、針織用紗的生產實踐，各種轉杯紡紗的主要物理指標單強CV值見表1。
表1數據反映，同種紗號單強CV值隨著用紗質量的提高，單強CV值減小，相對地各成紗的強度的穩定性提高，條干CV、細節、粗節減少，斷裂伸長率增加，斷裂伸長CV減小，織機的斷頭率由20根/h減少到3根/h，織機的運轉效率提高10％～20％。針織用紗的單強CV值要比副牌用紗小3～8個百分點。同類不同品種的轉杯紡紗，隨著棉紗號數的減小，單強CV值增加，相應地轉杯紡紗機的速度降低，機械接頭的失誤率提高，接頭成功率降低，捻度不勻率增加，錠與錠之間的差異(條干CV)增大，細節、粗節增多，轉杯紡紗疵數量增加。因此，控制轉杯紡紗單強CV的大小，一定程度上就控制了轉杯紡紗質量的優劣。
2混配棉的質量與轉杯紗單強CV值的關系

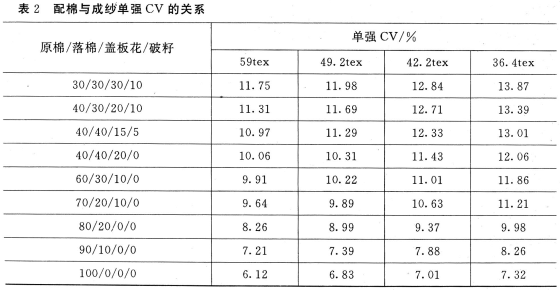

為了進一步探討單強cV值與一些原料、設備、工藝的聯系，首先我們改變轉杯紡的原料成分來紡59tex、49.2tex、42.2tex、36.
試驗結果表明：隨著原棉用量的增加，破籽、蓋板花、落棉用量的減少，特別是破籽、蓋板花用量的減少，轉杯紡紗機速度提高，生產效率增加，斷頭率減少，接頭成功率增加。測試其紗線質量，捻度不勻率降低，條干CV值、細節、粗節、棉結雜質降低，單強CV值降低也十分明顯。所以，單強CV值的高低，受配棉整齊度、長度、短絨率的影響，配棉成分的整齊度越差、短絨率越高、平均長度越短、含雜率越高，所紡成的轉杯紗單強CV值越高，紡紗過程中的斷頭率越高。破籽、蓋板花對單強CV值的影響最大，是因為破籽短纖維含量高、雜質多，在紡紗過程中雜質不易清除，增加斷頭和成紗雜質，短纖維不易凝集，惡化條干CV、細節、粗節；而蓋板花由于索絲含量、帶纖維的籽屑較多，紡紗過程中不易開松，易在成紗時影響條干CV、細節、粗節增加，從而導致轉杯紡紗的單強CV值增加。
3改善轉杯紗的條干CV、細節、粗節是改善單強CV值的基礎
轉杯紗的條干CV、細節、粗節在生產過程中受混配棉的影響，也受開松、并合、羅拉隔距的影響，同時還受膠輥性能、分梳輥鋒利度、紡杯大小和光潔度、條子清潔度、阻捻頭形狀、紡杯溝槽形式的影響。然而，工藝配置也是影響CV、細節、粗節的一個方面，輕定量、小牽伸、短流程、合理的配棉成分、正確的操作管理。正常的保全保養周期是改善條干CV、細節、粗節的關鍵，同時也改善了單強CV值。當轉杯紗的條干CV值降低1個百分點，細節、粗節減少10％～209/6時，相應地轉杯紗的單強CV值也降低0.4～2.5個百分點。一般粗號紗條干CV值降低1個百分點，細節、粗節減少10％～20％時，其單強CV值降低的幅度也大于1個百分點。相應地細號紗單強CV則只能降低1個百分點以內。根據不同的轉杯紗號數，降低條干CV、細節、粗節的幅度則不同，如細號紗條干CV、細節、粗節改善的幅度相對
4分梳輥物理參數對轉杯紗單強CV值的影響
由于分梳輥的齒條在長時間的運動過程中齒尖易磨滅產生禿尖，這樣在鋸齒的工作面形成一個缺口，纖維束在運動過程易被缺口鉤住，產生堵塞分梳輥針尖縫隙現象，紡杯內積花嚴重，導致粗節增加，斷頭率升高，轉杯紗CV值升高，因此防止分梳輥齒尖磨損是減少粗節和單強CV值的一方面。另外，隨著分梳速度的提高，條干CV、棉結、粗節和斷頭率明顯改善，單強CV值也隨之改善，一般來說，為了保證單強CV、條干CV值、粗節、棉結的穩定，隨著轉杯紡紗機運轉時間的增加，分梳輥運轉時間的加長，分梳輥的速度應進一步提高，這樣才有利于轉杯紡紗疵數量的減少，單強CV值的穩定。一般新的轉杯紡紗機在剛開始生產時，分梳輥速度在一年以內用7000r/min，其后一至三年內分梳輥速度用8000r/min-8500r/min，三年至五年內分梳輥速度用9000r/min-10000r/min，保證單強CV值和紗疵、條干CV值、粗節的長時間穩定。
5紡杯的物理參數與轉杯紗單強CV值的關系
在低速運轉的條件下，大直徑紡杯的成紗質量較小直徑紡杯的質量優越，因為大直徑紡杯運轉操作方便，便于纖維的凝集，纖維在紡杯內凝集的時間增加，紡杯的磨損降低，紡紗的斷頭率下降。在紡紗過程中，纖維紡杯內的并合作用加強，短纖維伸直、平行結合時間增加，條干CV、粗節、單強CV值降低、成紗
6其他因素與轉杯紗單強CV值的關系
并條的條干CV值直接影響轉杯紗單強CV值，并條條干cV值增加，轉杯紗單強CV值增加，并條重量不勻率變化也是影響轉杯紗單強CV值的一方面。長片段不勻對轉杯紗單強CV值的影響不明顯，因為通過轉杯紡紗機大倍數的牽伸，強力測試無法將整段紗線間斷測試，難以將它對單強CV值的影響表現出來；短片斷不勻對轉杯紗單強CV值的影響十分明顯，短片斷重量不勻增加，轉杯紗單強CV值增加，改善并條條子的重量不勻對改善轉杯紗單強CV值有益；此外，并條條子的光潔度、平行伸直度差，轉杯紗單強CV值惡化。
轉杯紡紗機條子喂入喇叭口對轉杯紗單強CV值也有較小的影響。當棉條通過喇叭口后，其喇叭口截面上的纖維束密度增加，棉條與喇叭口內壁的摩擦力增加，該摩擦力阻止棉條的運動，而且這種阻力是隨機分布的，它將惡化棉條的均勻度。長時間使用的喇叭口內壁棉蠟等污濁物附于其上，導致喇叭口的不光滑，使棉條的均勻度變差，纖維彎鉤增加，從而
加強凝棉槽中須條在剝離點處的纖維與回轉端的連結，是降低轉杯紡斷頭的關鍵，假捻盤在無槽的情況下，摩擦力較小，單強CV值也較小，如果假捻盤有槽，摩擦力加大，可防止加捻時捻度損失，但轉杯紡斷頭數增加，轉杯紗較毛，條干CV值變差，單強CV值惡化，所以假捻盤光滑對轉杯紡紗減少毛羽及紗疵有一定價值。
7結語
7.1轉杯紗單強CV值的變化是衡量轉杯紗條干CV值、細節、粗節、紗疵變化的要素之一，單強CV升高，轉杯紗質量惡化。反之，轉杯紗質量改善。
7.2對棉紗的最終用途而言，一般是按副牌紗——牛仔用紗——機織用紗——針織用紗的順序，轉杯紗的單強CV值依次降低。
7.3混配棉成分中，隨著破籽、蓋板花含量的減少，轉杯紗單強CV值降低極為明顯，同時棉花在混配棉中百分含量的增加，也是單強CV值降低的因素之一。
7.4隨著轉杯紗條干CV的改善，細節、粗節的降低，十萬米紗疵數量的減少，尤其是長粗、長細的減少，轉杯紗單強CV值也隨之改善，而且成紗質量提同，捻度不勻也降低。
7.5轉杯紡紗機分梳輥、紡杯物理參數的變化，是轉杯紡成紗質量變化的關鍵，同時也是轉杯紗條干CV、強力CV、紗疵變化的關鍵。
7.6并條條子的條干CV、重量不勻率、轉杯紡輸入條子喇叭口及假捻盤的光滑程度等都是影響轉杯紗單強CV值的因素。
參考文獻
[1]熊偉.縮短轉杯紡工藝流程的生產實踐.棉紡織技術，1999；27(2)：37.
[2]張百祥.轉杯紡紡杯速度的討論.棉紡織技術，2001；29(1)：8.
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
