轉杯紡半自動接頭研究
汪軍龔以煒梁金茹
(東華大學紡織學院)
摘要：通過對轉杯紡接頭過程的研究，指出了半自動接頭的關鍵技術所在，并從理論和實驗兩方面對接頭強力、接頭質量、接頭成功率及相互之間關系等方面進行了研究，結果表明，合適的接頭工藝參數可以得到較好的接頭。文章最后還對半自動接頭的應用進行了展望。
關鍵詞：轉杯紡紗機；半自動接頭；接頭強力；質量；工藝參數；研究
轉杯紡經過幾十年的發展，紡紗技術日趨成熟，目前正朝高速、高產、大卷裝和高度自動化方向發展。而轉杯轉速達到90000r/min甚至更高的速度時，人工接頭已經難以完成，因此必須有相應的自動接頭裝置配備。
轉杯紡紗機有抽氣式和自排風式兩種。目前國外的紡機中，前者的代表產品有德國Schlafhorst公司的Autocoro系列轉杯紡紗機和瑞士Rieter公司的R系列轉杯紡紗機，它們均配備了全自動接頭器(接頭車)，能夠自動完成接頭的整套工序。后者的代表產品有Saurer集團Elitex公司的BD系列轉杯紡紗機和Rieter公司BT903型轉杯紡紗機，它們的接頭器是半自動式的，即前期工作由人工完成，包括清掃轉杯、使用定長器切斷紗尾、將紗尾送入引紗管等，最后的接頭工作可自動完成。國外的全自動接頭和半自動接頭裝置均已在工業生產中使用。國內紡織廠使用的轉杯紡紗機有進口和國產兩大類，國產的轉杯紡紗機主要有山西經緯制造的系列自排風式和四川川江制造的中頻抽氣式轉杯紡紗機。目前相關的自動或半自動接頭器的產品在實際生產中應用得還不多。
由于國產轉杯紡紗機目前的水平與國際水平有一定的差距，且轉杯速度最高在80000r/min以下，而要提高轉杯紡紗機的檔次，自動接頭問題就必須解決。結合我國國情，自排風式轉杯紡紗機占了大部分，研制開發半自動接頭裝置是非常必要的，這對提高我國轉杯
1國內外的研究現狀
轉杯紡的接頭過程不同于環錠紡，它是在封閉的高速運轉的紡杯中進行的，因此接頭過程不能直觀展現。目前國內國產轉杯紡紗機都是人工接頭的，人工接頭有兩個缺點：①擋車工之間接頭質量有差異，且熟、練工人需要長時間培訓；②一般說來，在轉杯速度開到60000r/min以上，人工接頭就很困難了。因此開發與國產轉杯紡紗機配套的半自動接頭裝置及相應技術就很有意義。一方面可以提高轉杯速度，另一方面接頭質量好于人工接頭，如進一步研究能使接頭質量提高，則有可能省去絡筒這道工序。
國外在20世紀70年代就有研究[1]，目前德國Autocoro系列和瑞士的R系列等都配備了全自動接頭小車，接頭質量好，而立達公司的BT903型機等也配置了半自動接頭裝置，接頭的成功率和質量尚可。國內在80年代，中國紡織大學有人研究過，狄劍峰[2]在天津紡織工學院的碩士學位論文也對半自動接頭作了較深入系統的研究，只是他們研究半自動接頭的轉杯的速度比較低。最近一些科研機構和企業正在研究開發和應用。
2轉壞紡半自動接頭的關鍵技術
首先需要研究轉杯紡的接頭過程。人工接頭的一般程序是，完成清掃工作后，將成紗筒子抬起一定的高度，同時制止筒子轉動。然后將定長的種子紗伸入引紗管中，一個手使引紗管與筒子之間還要儲存適當長度的紗段，另一個手則控制成紗筒子。當紡杯喂人一定的纖維時，兩個手配合動作，將儲存的紗段釋放，使其伸入紡杯內，與紡杯凝棉槽中的纖維相接觸，一旦種子紗將纖維環打斷，紗頭便接上，同時將筒子放下，紗線便可引出并進行連續紡紗。從這個過程我們認為接頭過程工藝是這樣的：喂給羅拉工作喂棉一在轉杯凝聚槽形成一定量的須
分析接頭過程，我們認為接頭的關鍵技術是控制喂棉、種子紗沉入凝聚槽和引紗這三個動作的時間配合。在轉杯速度較低時，如轉杯速度在30000r/min時，從給棉到引紗時間有O.5s左右，且有上下O.2s的范圍在50000r/min時，相應的時間為O.3s，范圍則為上下O.1s；而到75000r/min時，對應的時間不到0.2s，而且范圍更小了，在10ms級。這就是為什么轉杯速度高了以后人工接頭困難的原因所在。
轉杯紡半自動接頭的裝置有機械結構部分和控制系統兩個部分，機械機構部分主要完成喂棉、種子紗沉入和筒子落下引紗這三個動作；控制系統則控制這三個動作的間隔以順利完成接頭裝置。
3接頭質量分析
對于半自動接頭，一般考核的兩個指標是接頭成功率和接頭質量(接頭處強力、粗細和接頭長度)。接頭成功率主要取決于接頭裝置的穩定性，只要這三個動作的時間配合穩定，接頭成功率是可以得到保證的。
接頭的質量是我們最為關心的。全自動接頭由于采用的是氣流退捻后接頭，因而質量較好。半自動接頭采用刀片割斷定長的方法。因此接頭的強力不夠理想。
圖2為接頭處示意圖，從圖2中可以看出，接頭處可以分為三個部分，埋人部分、捻合段和纏繞部分。埋入段與新紗的結合最為緊密，捻合段是種子紗和新紗一起加捻，這兩部分對強力的貢獻是最重要的，而纏繞段則是由包纏纖維形成的，基本對強力無貢獻。所以要提高接頭處的強力可以在捻合段和埋人段方面考慮，提高捻合段的捻度和加強埋入段。在實際應用中，大量采用刀割斷紗，這樣埋入段很短，對于強力是極為不利的。我們?cè)?jīng)做過對比實驗，一組實驗用刀割斷紗線進行接頭，另一組用退捻留出須條，結果表明，后者的接頭處強力要比前者高。這也從實驗上驗
接頭處的粗細和接頭長度是接頭質量的另兩個需要考核的指標，一般來講，強力大，則接頭相對較粗，長度較長。所以在接頭工藝中要綜合考慮這三個指標。
此外，接頭質量與接頭成功率也有一定的影響。
4接頭實驗及結果分析
為尋求合適的接頭工藝參數，我們?cè)趯?shí)驗室進行了半自動接頭的實驗，并對接頭的強力和粗細進行了測試。
對于某一方案，試驗條件為：
轉杯速度 77000r/min
轉杯直徑 43mm
喂棉一沉紗時間 110ms
沉紗一引紗時間 110ms
定長長度 760mm
棉條定量 17.2g/5m
紡紗號數 28tex
設計捻系數 450
用刀割斷
測試結果為：正常紗(測100次)：平均強力292.6cN強力CVl8.91％；強力最大值544cN；強力最小值220cN
接頭處(測99次，接頭成功率大于90％)：平均強力192.8cN；強力CV24.06％；強力最大值321cN；強力最小值74cN。
實驗結果：28tex紗的接頭強力是正常紗的65.6%，接頭處直徑是正常紗直徑的1.94倍(用顯微鏡測得)。

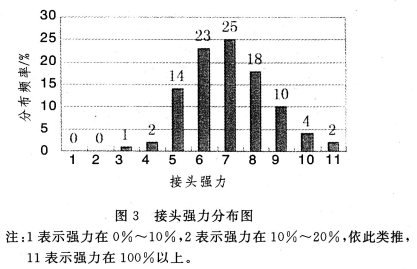

圖3為接頭強力分布圖，從圖3中可以看出，接頭強力分布趨勢是符合正態分布的，即兩頭小，中間大，這就表明要完全不出現接頭強力低于50％是不可能的，畢竟接頭是一個隨機過程。
從其他的大量實驗也得到了類似的結果，我們對紗號為96tex～28tex的紗進行了捻接實驗，強力的
實驗中發現紡紗號數、棉條、溫濕度、紡紗工藝和紡紗元?dú)饧葘?duì)接頭都有影響，因此紡制某一種紗線就會有相對應的最佳工藝，我們目前仍在進一步研究。
5結論和展望
通過理論和實踐兩方面的工作，我們指出了半自動接頭的關鍵技術所在，并得出了以下結論：
(1)半自動接頭裝置可以用在國產轉杯紡紗機上，能夠取代人工接頭，并可以在80000r/min甚至更高的速度下使用。
(2)只要控制好給棉、沉紗和引紗的時間參數及定長長度等接頭工藝參數，就可以得到較好的接頭質量和很高的成功率。
(3)分析接頭強力低于正常紗的原因，并指出了改善接頭強力的方法。
(4)接頭強力的分布形態是符合正態分布的。
半自動接頭的研究和應用，在我國還處于起步階段，在接頭裝置和接頭機理等方面還有很多工作值得我們進一步去研究。我們認為半自動接頭的應用可以分為兩個階段，首先是用半自動接頭代替人工接頭，然后再在保證接頭成功率的基礎上提高接頭質量。
參考文獻
[1]上海紡織科學研究院編譯.氣流紡紗理論與實踐.上海：上海科學出版社，1984.
[2]狄劍鋒.氣流紡紗接頭過程的機理研究.碩士學位論文，天津紡織工學院，1984.
