轉杯、分梳輥狀態對轉杯紗質量的影響
師曉姣萬樂鳴
(洛陽白馬集團有限責任公司)
摘要：匯總收集了M1/1型轉杯紡紗機連續六年紡制c58.3tex紗的質量指標變化情況，指出影響成紗質量的主要是紡紗器；重點研究了轉杯、分梳輥狀態對轉杯紗質量的影響，測試了不同狀態轉杯、分梳輥的紡紗質量指標，對試驗結果進行了理論分析，并指出關鍵器材日常管理中應注意的事項。
關鍵詞：轉杯紡紗機；紡紗器；轉杯；分梳輥；紗線質量；影響
轉杯紡紗的迅速發展，改變了紡紗工業的設備結構與產品結構，轉杯紡紗正逐步成為與傳統環錠紡紗并駕齊驅的新興的紡紗系統，隨著轉杯紡紗技術的不斷發展，人們對轉杯紡紗的關鍵零部件的重視程度愈來愈高，特別是轉杯、分梳輥對轉杯紗質量影響較大，其狀態的好壞直接影響到轉杯紗的質量。因此，本文就轉杯、分梳輥的的狀態對成紗質量的影響進行探討，從中了解其對成紗質量的影響程度，以便于提前或定期做好轉杯、分梳輥的預防檢修工作，消除質量隱患。
1數據收集調查

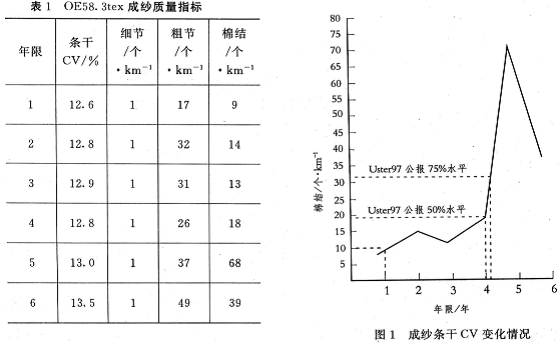

我們對瑞士M1/1型轉杯紡紗機自安裝正常以來的成紗實物質量數據進行收集，連續六年時間，品種OE58.3tex，該品種在這期間的配棉品級相差0.1～O.2，其他條件基本相同。其數據收集情況見表1，表中數據均為該品種在一年中的年平均數據。

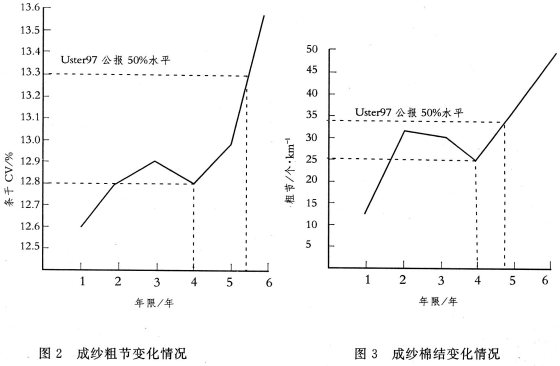

根據表1，我們作成紗條干CV、千米粗節和千米棉結隨運行時間變化的波動圖，如圖1、圖2和圖3所示。
由圖1、圖2、圖3可以看出：
(1)成紗條干CV、千米粗節和千米棉結隨年限的變化波動趨勢基本一致，在其他條件基本相同的前提下，保證成紗質量相對穩定的期限為四年，超過四年，成紗質量開始有不同程度的下降，超過五年，成紗質量急劇惡化。
(2)OE58.3tex轉杯紗的條干CV和千米粗節，在現有設備條件下使用五年，其
(3)成紗千米棉結，在紡紗器運行四年之內，其質量水平在usTER97公報50%～60%內波動，三年內成紗質量較穩定，之后棉結開始上升。
根據以上分析可知：轉杯紡紗的紡紗質量隨著紡紗機運轉時間的加長，其質量水平開始下降，而影響轉杯紡紗機紡紗質量的主要部件是紡紗器，而轉杯和分梳輥又是組成紡紗器的關鍵零部件。因此，研究和探討分梳輥狀態對成紗質量的影響，成了我們下一步的主攻方向。
2對轉杯、分梳輥的進一步探討

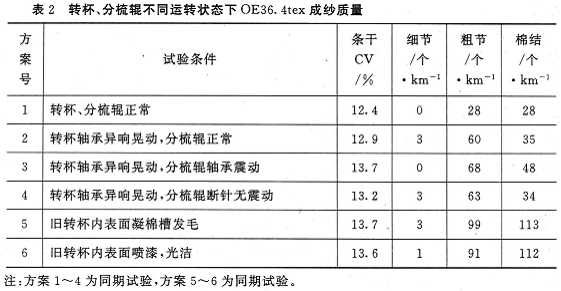

我們都知道。轉杯、分梳輥是紡紗器的兩個主要高速回轉件，經過長期的高速運行，其軸承極易磨損，轉杯內表面凝棉槽易發毛磨損，分梳輥針面鋒利度下降，針面掉針、彎針的現象時有發生，直接影響了纖維須條的正常運動，針對這些問題，我們作了大量的轉杯、分梳輥的對比試驗，如表2所示。試驗條件除了表2中列出的以外，其他條件完全相同。
由表2可以看出：
(1)在其他條件完全相同的條件下，僅轉杯軸承震動一項，對成紗實物質量影響較大，其條干CV上升0.5個百分點，千米粗節上升114%，千米棉結上升25%。
(2)在方案2的基礎上，再加上分梳輥軸承震動，其成紗條干CV上升O.8個百分點，千米粗節在2的基礎上上升13%，千米棉結上升37%。
(3)轉杯軸承震動，分梳輥軸承不震動，而僅僅是針面斷針一排，其成紗質量的波動比分梳輥軸承震動影響為小。
(4)在其他條件相同的前提下，轉杯內表面輕微發毛，對成紗的千米粗節有影響，但是影響幅度不是很大。
3理論分析
由以上的調查分析、試驗對比可知，轉杯、分梳輥狀態對成紗質量影響較大，其主要原因如下。
(1)轉杯軸承磨損。轉杯是轉杯紡紗機的高速回轉件，實際運轉速度高達5萬r/min，隨著運轉時間的延長，其軸承開始磨損、松動，破壞轉杯的動平衡，使轉杯在
(2)轉杯、凝棉槽磨損變形，使轉杯和纖維之間的摩擦因數增加，彎鉤纖維增加，使轉杯內凝聚纖維束的形態變得不規則，使捻度傳遞剝離成紗過程的機理受到破壞，惡化成紗質量。
(3)轉杯內表面磨損發毛，與材質的表面處理密切相關，如表面處理硬度不夠，經受不了纖維中雜質的沖擊，引起轉杯內表面發毛，影響纖維的順利轉移。
(4)分梳輥長時間帶負荷高速運轉，使分梳輥軸承磨損晃動，造成回轉過程中的分梳輥在一個圓周內抓取的纖維量不均勻，使成紗條干、千米粗節和千米棉結惡化，產生大量的粗節和竹節。
(5)分梳輥針面在運行過程中，對纖維束起到分梳和排雜作用，在運行中遇到硬雜、大雜或長期磨損，使針面鋒利度下降，有時出現斷針、彎針和掉針現象，影響對纖維的梳理，形成掛纖、繞纖，使成紗中的長短粗節增加。
4結論由以上分析可知，轉杯、分梳輥狀態如何，直接影響到轉杯紗的質量。因此，我們在日常管理中做好以下工作是必須的：
(1)定期對轉杯、分梳輥軸承進行檢查，凡是在人工低速回轉時已能感覺到震動的，要立即更換。
(2)定期或不定期對轉杯內表面進行巡回檢查，發現轉杯內表面鍍層脫落而且發毛，或者凝聚槽在太陽光下出現魚鱗狀的痕跡時，要更換或者對轉杯內表面重新作鍍層處理。
(3)定期對分梳輥針面進行檢查，出現斷針、彎針、掉針的盡量不要用在對成紗質量要求較高的車位上。
(4)加強對前工序半制品含雜率的控制，減少棉條內硬雜的出現。
(5)加強平揩車內部管理，平揩車時對紡紗零部件做到輕拿輕放，杜絕人為損壞。
5附加說明
以上我們針對瑞士M1/1型進口轉杯紡紗機的主要機配件進行的分析和探討。在實際工作中，我們會遇到很多不同廠家的轉杯和分梳輥，由于其材質、加工工藝和
參考文獻
[1]張百祥，周慈念，梁金茹編著.轉杯紡紗.北京：紡織工業出版社.
[2]第九次全國新型紡紗學會論文資料集.
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
