轉杯紡中的氣流、負壓(真空度)、風速
一、轉杯紡紡杯內負壓的形成原理
(一)自排風式轉杯紡
1.自排風式轉杯紡紡杯內負壓形成原理
在靜止?fàn)顟B(tài)下，紡杯內充滿靜止的空氣，生產車間的氣壓與紡杯內的氣壓是相對平衡的。紡杯開始旋轉后，原先滯留在紡杯內的空氣也跟隨紡杯一起旋轉。因?yàn)樾D(zhuǎn)的物體可產生離心力，空氣又是可流動的物體，所以便在紡杯內形成旋轉的氣流并通過紡杯的排氣孔(8個)排出。紡杯內原有的空氣被排出后，便產生一定的真空度(負壓)，外界的空氣便會通過分梳腔及引紗玻璃管向紡杯內補充(填補真空)。空氣就這樣不斷地、周而復始地從紡杯中被排出，又不停地向紡杯內補充，帶動棉纖維不間斷地、有序地流動而實現連續紡紗。

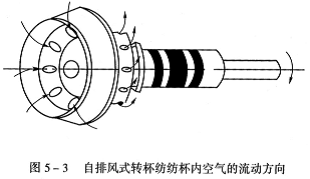

自排風式轉杯紡在紡紗過程中，空氣由紡杯口進入紡杯以后，經紡杯底部的排氣孔被排出，因此，空氣是由前向后流動的，如圖5—3所示。
目前，我國運轉的轉杯紡紗機中有80％-85％屬自排風式，主要機型有FA601A型、BD200SN型、F1603型、HS5T型、BT903型等。
2.自排風式轉杯紡紗機的優點
(1)自排風式轉杯紡紗機的紡杯直徑一般都比較大(66mm、54mm)，因此適合用低級棉及回用棉紡粗特(大號)紗。原料成本低，因而利潤較高。
(2)由于紡杯的直徑大，不宜開高速，因此適合紡易產生靜電的非棉類纖維，如化纖、毛、麻及其他纖維。
(3)由于紡杯的直徑大、圓周長，纖維可以在凝棉槽中得到伸直和舒展，因此紡制粗特紗、低捻紗時成紗的條干水平較好。
(4)由于自排風式轉杯紡紗機不需裝配抽風機，因此電力消耗少、噪聲小。
(5)設備價格比較低廉，非常適合中、小型企業及民營企業投資辦廠。
3.自排風式轉杯紡紗機的缺點
(1)由于紡杯內負壓的產生及其高低是靠紡杯自身旋轉而形成的，因此，負壓受傳動件工作質量的影響，例如：龍帶的新舊程度及張力大小、壓輪的壓

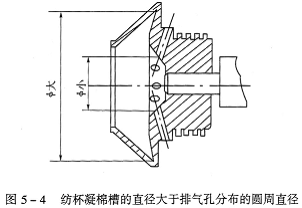

(2)由于自排風式轉杯紡的紡杯，氣流是從前向后(從杯口流向杯底)流動的，又因?yàn)榧彵薏鄣闹睆酱笥谂艢饪追植嫉膱A周直徑(圖5—4)，因此，雜質和灰塵容易在紡杯凝棉槽內沉淀和積聚，這將引起成紗條干水平產生周期性的波動。即在剛清掃過紡杯的一段時間內，成紗條干水平較好，隨著紡紗時間的延長，紡杯凝棉槽內的積灰、積雜逐漸增多，紗條的條干水平逐漸變差。待下次再清掃紡杯以后，成紗的條干又有好轉，因此成紗質量便產生了周期性的波動。
(3)由于紡杯凝棉槽內積灰和積雜的存在，引發了紗條斷頭，既影響了成紗質量，又增加了紗條的斷頭，并降低了棉紗的制成率。
(4)紡杯凝棉槽內易產生積灰和積雜，排氣孔周?chē)秩菀拙奂探q，這將會破壞紡杯動平衡而引起振動。因此縮短了紡杯軸承的使用壽命。
(5)由于自排風式紡紗器的輸棉通道比較短，棉纖維在輸棉通道內得不到充分的伸直與舒展，因此影響了紗條的條干，降低了成紗的強力。
(6)當生產車間的濕度比較大、棉條回潮率比較高時，短絨和灰塵容易在排氣孔周?chē)奂绊懥藲饬髋判梗档土思彵瓋?nèi)的負壓，這既影響了成紗質量，又增加了紗條斷頭，如圖5—5所示。
(7)在紡紗過程中，為了防止紗條纏上外包纖維而影響成紗質量，自排風式紡紗器在輸棉通道后面裝有隔離盤，若隔離盤安裝質量不好或出現松動，會影響成紗質量并增加紗條斷頭。
(8)自排風式紡紗器上有補風腔及補風通道，這些部位容易聚集灰塵、短絨，有時這些灰塵和短絨會被負壓氣流吸人紡杯，加捻在紗條中形成黑灰紗或雜質帶。
(二)抽氣式轉杯紡
1.抽氣式轉杯紡紡杯內負壓形成原理
抽氣式轉杯紡紡杯本身沒有排氣孔，紡杯內的負壓由專門配備的抽氣機，經過紡紗
目前在我國運轉的抽氣式轉杯紡紗機主要有RU1l型、R40型、BD-D320型、RFRSl0型、Autocor0312型等。
2.抽氣式轉杯紡紗機的優點
(1)由于抽氣式轉杯紡紡杯直徑一般都比較小(28—45mm)，并且沒有排氣孔，杯壁比較薄，因此，紡杯較輕，這有利于開高速。抽氣式紡杯的速度可高達80000—120000r/min。
(2)因紡杯內負壓是由抽風機運轉抽氣而產生的，所以紡杯內的負壓比較高(-600～-700毫米水柱)且穩定一致，因此紡杯內棉纖維之間抱合緊密、成紗條干好、毛羽少、紗條光潔。
(3)因?yàn)槌闅馐睫D(zhuǎn)杯紡紡杯氣流的流動方向是從杯底流向杯口(由后向前)，所以，紡杯凝棉槽內不易產生積灰、積雜。因而，成紗質量比較穩定，可避免紗條產生周期性的質量波動。
(4)由于紡杯凝棉槽內積灰、積雜較少，可減小或避免紡杯因高速旋轉而產生的震動，可有效地延長紡杯軸承(對直接軸承而言)的使用壽命。
(5)抽氣式轉杯紡管道內的負壓(也就是紡杯內負壓)是通過總管上的閥門進行調節，因此可根據所紡纖維原料、紗的品種、線密度對負壓高低進行調節。
(6)紗條出現斷頭時，紡杯內殘存的棉纖維或紗頭，能及時地被負壓氣流抽走，因此接頭時不需要打開紡紗器清掃紡杯，這既減輕了值車工的勞動強度，又縮短了接頭時間，并且為接頭自動化創造了條件。
(7)抽氣式紡紗器
(8)紡杯內負壓受抽氣管道控制，與紡杯轉速快慢沒有直接關系，因此紗條捻度范圍的調整可以大些。
(9)抽氣式轉杯紡紗機可以利用自身的壓縮空氣清除紡杯及分梳腔中的殘存纖維，所以可以提高接頭(生頭)的質量。
3.抽氣式轉杯紡的缺點
(1)抽氣式轉杯紡紗機需要專門裝配抽風機，所以，抽氣式轉杯紡紗機比自排風式轉杯紡紗機，每臺要多耗電30—40kW/h，相應提高了棉紗的用電成本。
(2)由于紡杯的直徑小、轉速快，因此不適宜紡制粗特紗、低捻紗、非棉纖維原料。
(3)由于抽風機運轉時所產生的噪聲大，因而噪聲污染大。
(4)由于抽氣式轉杯紡紡杯內氣流的流動方向與棉纖維輸送凝聚時的方向不一致，所以，抽氣式紡杯內的負壓要比自排風式紡杯內的負壓高40％左右才能保持正常紡紗。這也是每臺抽氣式轉杯紡紗機上要裝配1臺抽風機的原因之一。
(5)抽氣式轉杯紡紗機的制造成本較高，因而售價也較高，因而會增加投資費用。所以，目前在我國抽氣式轉杯紡紗機尚未普及。
二、轉杯紡對氣流、負壓、風速的要求
在轉杯紡紗生產過程中，氣流的作用十分重要，如果沒有足夠的氣流和負壓(真空度)，轉杯紡是無法進行紡紗生產的，所以又把轉杯紡稱為“氣流紡紗”。
轉杯紡紡紗工藝過程中需要3種負壓氣流，即工藝負壓氣流、排雜負壓氣流、冷卻負壓氣流。
1.工藝負壓氣流
在紡紗的過程中，把紡杯中原有的空氣排出后，又從分梳腔和引紗管兩個渠道向紡杯內補充空氣，使被分梳輥所握持的纖維，能順利地通過輸棉通道并迅速地流向紡杯，在凝棉槽中形成纖維環。接頭或生頭時，紗條從引紗管被吸人紡杯與纖維環進行搭接，都是負壓氣流作為載體而完成和實現的。如果沒有負壓氣流完
在自排風式轉杯紡紗機中，工藝負壓氣流的高低主要決定于紡杯轉速的快慢和紡紗器密封性能的好壞。直徑66mm大紡杯的負壓應在-280～-380毫米水柱，直徑54mm小紡杯的負壓在-380～-600毫米水柱。紡杯內負壓高低除與紡杯轉速快慢、紡紗器密封性能好壞有關外，還與地道內的負壓高低有密切關系。因?yàn)榈氐纼?nèi)的負壓氣流對工藝負壓氣流起著接力和增強作用。
2.排雜負壓氣流
在轉杯紡紗過程中，把被分梳輥從棉條中分離出來的雜質和短絨，通過機身中部的排雜總管排入車尾箱內的集雜袋或地道中，這需要借助排雜負壓氣流才能實現。排雜負壓氣流主要產生于車尾箱內的排雜風機。排雜風機每秒鐘向外排出0.3—0.4m3的空氣。一般情況下，靠近排雜風機處的排雜玻璃支管內負壓為-210～-230毫米水柱，遠離排雜風機(靠近車頭箱)處的排雜玻璃支管內負壓只有-50～-70毫米水柱。這是因?yàn)榕烹s風機安裝在車尾箱內，排雜鐵皮總管的管徑又是等截面的，因此，從車尾至車頭排雜玻璃支管內的負壓會出現依次遞減現象。轉杯紡紗機在日常生產中，靠近車頭部位的排雜玻璃支管常出現被雜質堵塞的現象就是這個原因。另外，地道內的負壓氣流對排雜負壓氣流也能起到增強與接力的作用。
3.冷卻負壓氣流
顧名思義，冷卻負壓氣流主要是對車頭箱、車尾箱及紡紗器和其他高速運轉發熱機件起到降溫冷卻的作用，以達到確保它們正常運轉及延長其壽命。車頭箱每秒鐘約需要0.4m3的冷卻氣流；因車尾箱內的電動機和其他發熱機件多，所以每秒鐘約需要0.6m3的冷卻氣流。冷卻氣流是通過車頭箱、車尾箱底下的冷卻孔與地道連接而實
單向排風式機(如BD200SN型、F1603型)車頭箱下面地道內的負壓只需要達到—12毫米水柱以上，即可起到冷卻發熱機件的作用；而車尾箱下面地道內的負壓氣流，除對車尾箱內的發熱機件起到冷卻作用外，還擔負著對工藝、排雜負壓氣流起到加強和接力的作用，所以車尾箱下地道內的負壓氣流要比車頭箱下地道內的負壓氣流高，應在—35～—40毫米水柱為宜。
雙向排風式機型[如：FA601A(J)型]車頭箱、車尾箱下地道內的負壓氣流除起冷卻作用外，還擔負著增強工藝、排雜負壓氣流的任務，所以車頭箱、車尾箱下面地道內的負壓氣流均應達到—35～—40毫米水柱。
4.對地道內風速的要求
經分梳輥排出的雜質和短絨若在地道內積存，會影響地道內氣流的通暢，進而削弱工藝、排雜、冷卻負壓氣流的作用，還會帶來火災隱患。為了防止塵降，減少或避免雜質和短絨積存，要求單向排風式機型的車尾箱下地道內風速應大于10.5m/s；而雙向排風式機型的車頭箱、車尾箱下地道內風速均應大于10.5m/s。
FA601A(J)型、BD200SN型轉杯紡紗機，緊靠車尾箱的紡紗器排雜玻璃管內的負壓應達到-210～-230毫米水柱，而緊靠車頭箱的紡紗器排雜玻璃管內的負壓應達到—50～—70毫米水柱。FAl603型轉杯紡紗機靠近車尾箱紡紗器排雜玻璃管內的負壓應達到-180～-200毫米水柱，靠近車頭箱部位紡紗器排雜玻璃管內的負壓需達到-50～-70毫米水柱。
三、影響紡杯內負壓的因素
轉杯紡在日常生產過程中，成紗常出現一些質量問題，如強力偏低、雜質多、紗條發毛與蓬松等。出現這些情況固然與配棉質量、工藝設計、機械運轉狀態有關，但還與紡杯內負壓的高低有密切的關系。在轉杯紡生產過程中，棉纖維的轉移、雜質的排除均離不開負壓氣流，棉纖維在紡杯內凝聚并合
1.紡杯轉速
在自排風式轉杯紡紗機中，紡杯內負壓的高低與紡杯轉速的快慢成正比關系，見表5—1。
表5—1自排風式紡杯轉速與紡杯內(引紗管)負壓的關系
紡杯直徑 |
紡杯轉速 |
紡杯內(引紗管)負壓 |
|
(mm) |
(r/min) |
Pa |
毫米水柱 |
66 |
31000 36000 40000 |
-2740～-3130 -3030～-3430 -3330～-3720 |
-280～-320 -310～-350 -340～-380 |
54 |
45000 50000 55000 60000 |
-3720～-4210 -4800～-5390 -5480～-5880 -5680～-6270 |
-380～-430 -490～-550 -560～600 -580～-640 |
從表5—1可以明顯地看出，在其他條件不變的情況下，紡杯轉速越快，紡杯內負壓就越高。這是因?yàn)榧彵D(zhuǎn)速越快，單位時間內向外界排出的空氣就越多，氣壓為了達到平衡，向紡杯內補人的空氣就越多；又因?yàn)榧彵娜莘e是固定不變的，補人的空氣越多，紡杯內的負壓也就自然地升高。
自排風式轉杯紡紗機，一般配有54mm和66
抽氣式轉杯紡紗機紡杯內負壓的高低，完全取決于抽氣管道中負壓的高低，因此與紡杯轉速的快慢沒有因果關系。
2、紡紗器的密封性能
影響紡杯內負壓高低的另一個重要因素是紡紗器密封性能的好壞。自排風式紡紗器的密封是靠密封橡膠圈和密封蓋相互配合實現的。密封橡膠圈與密封蓋配合性能的好壞主要取決于以下4個因素：
(1)兩者尺寸的加工精度。
(2)兩者幾何形狀是否標準。
(3)密封橡膠圈的質量，即要有良好的彈性及耐老化性。
(4)紡杯座與紡紗器底座合攏后，同心度要符合要求，即密封蓋與密封橡膠圈的四周不能產生縫隙。
以上4個因素中，若有一種不符合要求，都會造成外界的空氣從密封橡膠圈與密封蓋的縫隙中補入紡杯，從而影響紡杯內的負壓。
紡紗器的鎖距太大(鎖緊凸頭螺釘伸出太長)也會造成紡杯座后端面與機身橫梁撐檔之間產生縫隙，從而降低紡杯內的負壓。
3.紡杯排氣孔的加工質量
由于高速旋轉紡杯向外界排泄的氣流量大、流速快，因此要求紡杯的排氣孔十分光潔，若排氣孔的內壁毛糙，便會增加對空氣的阻力，影響紡杯外排空氣的流速及流量，因而降低了紡杯內的負壓。此外，紡杯排氣孔的口端要進行倒角(除掉棱邊)，否則，若車間內的相對濕度大、棉條的回潮率高，棉條中的短絨和灰塵會在紡杯排氣孔周?chē)辰Y(jié)積聚，從而影響紡杯的排氣功能，降低紡杯內的負壓。若短絨和灰塵在排氣孔周?chē)骄墼蕉啵詈蟀雅艢饪锥氯?見圖5—5)，最終導致紡紗無法進行。所以對紡杯的排氣孔及口端倒角的光潔渡有較高的要求。
4.阻捻頭的孔徑
紡紗過程中，阻捻頭直接伸到紡杯里面，其孔徑大小，對補入紡杯內氣流量的多少，也就是對紡杯內負壓的高低起著非常重要的影響。所以對旺捻頭孔徑的大小有一定的要求
5.主地道內的負壓
主地道也就是與轉杯紡紗機工藝排風管相連接的地道。BD200SN型、F1603型轉杯紡紗機的工藝排風總管都是從車頭直通到車尾，最后與車尾箱下面的地道相連接，因此所有紡紗器排出的工藝氣流都是通過車尾箱下的地道排走的，所以車尾箱下面的地道屬主地道。再如FA601A型、FA601AJ型轉杯紡紗機，車頭和車尾的地道分別擔負著排泄100個紡紗器工藝氣流的任務，它屬雙向排風式機型，所以車頭和車尾部位下的地道均屬主地道。主地道內的負壓對紡紗器所排出的工藝氣流起著接力作用，進而對紡杯內的負壓氣流起到增強功能。風機型號選擇不當或地道設計不合理，都會給生產造成不良影響，如成紗質量不好、紗條斷頭多。因此，對主地內的負壓應有一定要求，負壓以-35～-40毫米水柱為宜。
四、紡杯內風量、負壓不足的原因
一臺轉杯紡紗機在生產過程中需要0.6—0.7m3/s的工藝負壓氣流、0.3—0.4m3/s的排雜負壓氣流、車頭箱和車尾箱共需要1.Om3/s的冷卻負壓氣流。把以上3種負壓氣流相加，可知1臺轉杯紡紗機(FA601A型、F1603型、BD200SN型)每小時需要7200m3的負壓氣流(風量)。空氣在地道和管道中流動會受到一定的阻力損耗，再加上地道和管道之間存在跑風、漏氣現象，所以1臺轉杯紡紗機每小時實際需要的風量應達到7500—8000m3。為了避免和減少塵降，地道內的風速必須達到10.5m/s以上。轉杯紡紗廠要想維持正常生產，必須根據上述要求配置抽風機并設計地道。
1.風量不夠、負壓不足的現象
在轉杯紡生產車間，遠離抽風機的機臺若出觀下列情況，則說明風量不夠、負壓不足。
(1)開車紡紗時，打開靠車頭箱部位的紡紗器以后，紡杯凝棉槽中的纖維環不是緊貼在凝棉槽中，而呈蓬松狀態向外吹。
(2)在開車狀態下，把靠近車頭部位的紡紗器打開以后，將一小塊棉條放到距紡紗器工藝排風玻璃管30—40mm處放手，小棉條不是被負壓氣流吸人工藝玻璃管，而是被吹走。
(3)開車紡紗時，打開紡紗器以后，若用手握持紡杯座的后端，感覺紡杯座溫度很高，有灼熱燙手感，潤滑脂從紡杯軸承滲出，嚴重時紡杯軸法蘭退火。
(4)在所有機臺開車生產時，若拉動排雜箱門感覺不需用力，甚至排雜箱門會被自動吹開。
2。正確選擇抽風機的型號
若在開車初期就出現上述情況，可能是因?yàn)檗D(zhuǎn)杯紡紗機的機臺數與抽風機型號不匹配。轉杯紡紗機的機臺數與應配抽風機型號見表5—2。
表5—2轉杯紡機臺數與應配抽風機型號
轉杯紡紗機臺數 |
1 |
2 |
3 |
4 |
5 |
需配抽風機型號 |
6.3C |
8C |
9C |
11.2C |
12.5C |
風量(m/h) |
8000 |
15840 |
23580 |
31320 |
42340 |
全壓(毫米水柱) |
139 |
108 |
139 |
166 |
141 |
注1.表中所標C型風機也可選用E型風機。
2.若要安裝濾塵設備，一般選用E型風機。
3.為了提高風量和負壓，有條件的廠家可選用雙面進風風機。
4.為了方便風肌選配、地道設計、有利于生產管理，最好5臺轉杯紡紗機為—生產單元。
為了防止抽風機產生窩風、憋氣現象，抽風機的出風口應有一段直的導流管，如圖5—7所示
3.合理設計排風地道

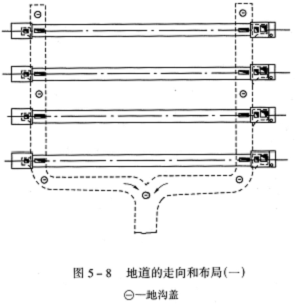

轉杯紡除了要求抽風機型號選配合理外，對排風地道的設計也有一定要求。地道的走向和布局如圖5—8—圖5—10所示。對排風地道還有以下要求：
(1)地道不得有漏水、滲水現象。
(2)為了減少對氣流的阻力，地道四壁應光潔。
(3)地道應為變截面，即距離抽風機近處的截面積應大于遠離抽風機地道的截面積；地道截面變化應根據機臺多少、風量大小通過計算公式求得。
(4)為了減少風量損耗，她道應盡量避免或減少轉彎，轉彎處應以圓角過渡，切忌直角轉彎(圖5—8、圖5—10)。
4.出現風重不夠、負壓不足現象的原因
有些轉杯紡紗廠，開車生產初期地道內的風量和負壓都能滿足生產需要，但運轉生產一段時間以后，會出現風量逐漸減小、負壓不足的現象，其原因主要有以下幾方面。
(1)風機方面的原因：
①抽風機運轉一段時間以后，三角傳動膠帶受力而伸長，滑溜系數增大，傳動效率下降，造成抽風機的轉速減慢。
②新?lián)Q的幾根抽風機傳動三角膠帶長短差異較大，只有其中一兩根較短的三角帶在起傳動作用，而較長的三角膠帶不起作用，這樣就降低了傳動效率。因此風機轉速降低影響了風量、降低了風壓。
③由于排風地道內的濕度大、抽風機的風扇頁面毛糙；或因地道中雜質著火后風扇頁面燃燒殘留的碳化物未清理干凈，因而風扇頁面上沾上一層厚厚的短絨和灰塵，便影響了排風量。
④抽風機軸承缺油，增加了摩擦阻力，造成抽風機的主軸減慢，影響了排風量。
(2)濾塵設備方面的原因：濾塵設備經過一段時間運轉以后，在潮濕空氣和粉塵的共同作用下，濾料的網眼被堵塞，造成氣流排泄困難，氣流出現消化不良、憋氣現象，影響
(3)排風地道方面的原因：由于地道內積存較多的短絨和雜質，減小了地道的通風面積，因而，影響了氣流的通暢，減小了空氣流量，降低了負壓。
以上三方面問題都是隨生產運轉時間的延長而逐漸積累起來的，影響氣流和負壓的程度也是漸進的，所以在開車生產初始階段不存在風量不夠、負壓不足的問題。
風量、氣流、風壓和負壓等詞語，都是轉杯紡生產技術中的術語，基本上是同一個概念，只是為了文字?jǐn)⑹錾系男枰兴x擇。由于空氣流動使壓強減小，因而稱為負壓氣流(向管道或器皿中吸氣)。
