紡紗器的機械部分
一、紡紗器機械部分易產生的故障
紡紗器是由大大小小近百個零部件組合而成的，每個零件的質量都應符合質量標準，否則組裝成紡紗器以后就不可能達到使用要求。雖然紡紗器在裝配以后都要經過試紡檢驗，但由于試紡時間短或受試紡條件的限制，紡紗器存在的質量問題不可能充分暴露出來。所以紡紗器在轉杯紡紗廠生產過程中，還會出現以下故障。
1.不喂棉的原因
(1)干簧開關質量存在問題，如兩簧片接觸不良。
(2)電氣罩殼內線路板的位置未調好，探針上的永久磁鐵失去對干簧開關的控制作用。
(3)給棉長蝸桿(慢軸)空心套管位置未調好(這種情況不屬紡紗器質量問題)。
(4)給棉電磁離合器導線有斷路或?qū)Ь€的焊接質量不好。
(5)紡紗器電氣線路間的插頭與插座接觸不良等。
2、斷續喂棉的原因
(1)給棉蝸輪與給棉軸吸盤上的隔磁銅片之間有油漬、污垢，或隔磁銅片嚴重變形，兩者吸合后有時產生打滑現象。
(2)給棉羅拉下面充塞雜物或棉纖維，給棉羅拉轉動時阻力增大。
(3)機身下面的螺旋保險芯子松動，造成供電不正常。
(4)給棉電磁離合器的電壓不足，造成吸力不夠，使紿棉軸出現打滑現象。
3.紡紗器產生振動和異響的原因
紡紗器在紡紗過程中出現振動和異響，主要是因紡杯、分梳輥的動平衡出現了問題。紡杯和分梳輥動平衡出現問題的主要原因有：
(1)紡杯在生產和安裝過程中產生嚴重變形。
(2)紡杯內有較大的積灰瘤或有較多異物。
(3)紡杯或分梳輥軸承內嚴重缺油或軸承已損壞。
(4)固定紡杯的頂頭螺釘未旋緊，使紡杯發生竄動，杯口與輸棉通道發生摩擦。
(5)分梳輥上、下端的間隙未調好，使其與上蓋板或紡紗器底座發生摩擦。
(6)分梳輥龍帶盤嚴重磨扁或變形。
4.紡杯轉速偏慢的原因
紡紗過程中，某個紡紗器的紗條經常發生斷頭，斷頭后又很難接上頭，即使能勉強把頭接上，接頭處紗條會出現大
(1)紡杯龍帶壓輪的位置未調好，或紡杯龍帶壓輪鋼板簧變形，使傳動紡杯龍帶的壓力不夠，從而造成紡杯的轉速偏低。
(2)紡杯進出位置未調好，使杯口凸出密封蓋與輸棉通道發生輕微摩擦，造成紡杯的轉速偏低。
(3)紡杯軸承缺油或已損壞。
(4)紡杯頭與軸承之間纏繞較多回絲。
5.分梳輥經常被軋煞的原因
(1)當把某個紡紗器打開并向下旋轉90°時，即產生給棉現象，由于這時紡紗器不紡紗，喂入分梳腔的棉條即把分梳輥軋煞，當紡紗器合攏后，分梳輥已不能旋轉。出現這種情況的原因是：給棉蝸桿空心套管上、下位置未調好，當把紡紗器向下傾斜90°時，整個紡紗器的重量全都?jí)涸诮o棉斜齒輪上，造成給棉斜齒輪和給棉羅拉軸連為一體而產生給棉現象。
(2)檢修紡紗器或值車工清掃紡杯時，撥動探針即出現給棉現象，這時紡紗器不紡紗，喂人的棉條便聚在喇叭口，把分梳輥軋煞。
二、檢修紡紗器必備的工具與物料
工具是做好技術工作的先決條件和基礎。只有依賴于一些通用工具、專用工具、儀表及相關的配件和器材，才能使紡紗器的檢修工作順利進行并達到質量要求。否則不是損壞機件，就是檢修質量達不到技術標準，甚至?xí)斐捎绊懗杉嗁|(zhì)量、釀出機械事故的嚴重后果。在紡紗器檢修工作中必需配備以下工具、物料和器材。
1.通用工具
通用工具主要有不同規格的螺絲刀、6寸活絡扳手、5寸尖嘴鉗、8mm呆扳手、0.23kg(0.5磅)圓頭錘、大什錦銼、小塞尺、5mm內六角扳手、1寸漆刷、萬用電表、50W電烙鐵、吸塵器等。
2.專用工具(或自制工具)

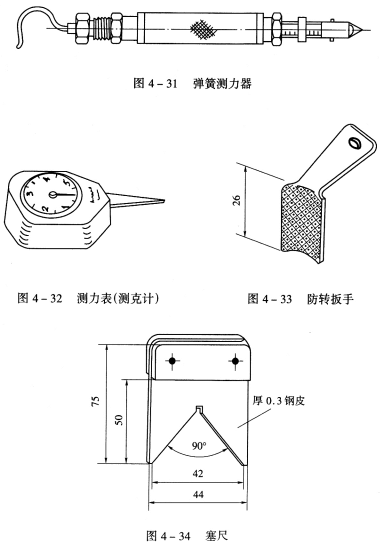

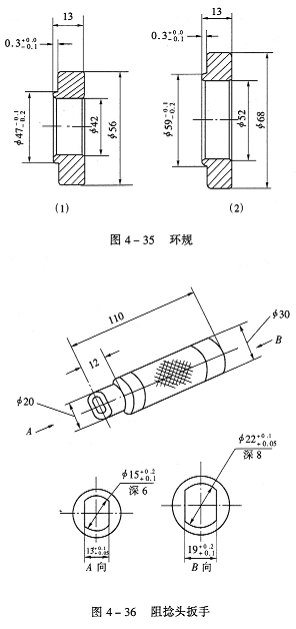

主要專用工具有彈簧測力器(圖4—31)、測力表(測克計)(圖4—32)、防轉扳手(圖4—33)、塞尺(圖4—34)、環規(圖4̵
專用工具的使用方法
圖號 |
工具名稱 |
用途 |
4—31 |
彈簧測力器 |
測量給棉板壓力 |
4—32 |
測力表(測克計) |
測量探針側面壓力 |
4—33 |
防轉扳手 |
拆卸給棉羅拉 |
4—34 |
塞尺 |
定分梳輥下端面間隙 |
4—35(1) |
環規(用于小紡杯) |
定紡杯進出距離 |
4—35(2) |
環規(用于大紡杯) |
定紡杯進出距離 |
4—36 |
阻捻頭扳手 |
拆裝阻捻頭用 |

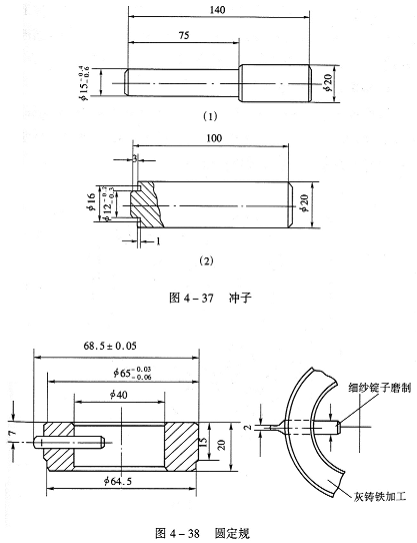

4—37(1) |
專用沖子 |
拆給棉羅拉軸上軸承及蓋 |
4—37(2) |
專用沖子 |
裝給棉羅拉軸上軸承及蓋 |
4—38 |
圓定規 |
校調給棉板鉗口進出 |
3.物料及器材
必備物料及器材主要有細砂布、竹扦、焊錫絲、502粘合劑、7007抗空潤滑脂、汽油、機油、酒精等。
三、機械部分的檢修與調整
在紡紗過程中，紡紗器的機械部分擔負著喂棉、分梳、排雜、轉移及加捻的任務。因此，成紗質量好壞、斷頭多少都與這部分零件的加工質量、配合質量(如壓力大小、動作靈敏度、零件之間動作協調性)等諸因素密切相關。所以對紡紗器機械部分
1.給棉板鉗口進出的調整

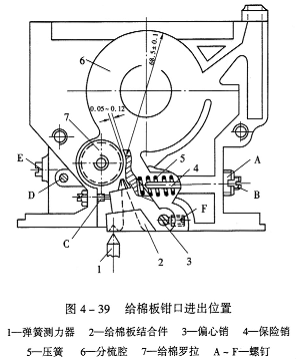

給棉板鉗口凹槽底面到分梳腔對面的距離應為68.5mm±0.1mm，如圖4—39所示。紡紗器工作一段時間后，這個尺寸會發生不同程度的變動，所以應定期檢查和調整。
檢查前應先拆下分梳輥，然后用手撳壓給棉喇叭，看給棉板擺動是否靈活。若擺動不靈活，有兩種可能：一是給棉板下面積有較多的短絨和灰塵，增加了擺動阻力；二是給棉板和偏心銷之間出現銹蝕。無論是哪種原因所造成的，都需把給棉板拆下來進行處理。在拆給棉板之前，需先把給棉板壓力調節螺釘A旋下，然后取出壓簧及保險銷。若給棉板下面有較多的短絨和積灰，需把給棉板從偏心銷上取下進行清理；若偏心銷銹蝕，則需把偏心銷支頭螺釘F旋松，再把給棉板連同偏心銷一起取下，然后用細沖子把偏心銷從給棉板的上方?jīng)_下，并把偏心銷及給棉板的孔用細砂布打光后裝好，最后把保險銷及壓簧放人后再旋上螺釘A。
把圓定規放人分梳腔(用測量給棉板鉗口進出專用百分表亦可)，并使圓定規的凸頭從給棉板右側的空當中放人，按順時針?lè)较蜣D(zhuǎn)動圓定規少許，使凸頭對準給棉板前端的凹槽，再旋動偏心銷，使給棉板凹槽與圓定規的凸頭相接觸，如圖4—40所示，然后旋緊支頭螺釘F，再把圓定規向逆時針?lè)较蜣D(zhuǎn)動少許后取出，給棉板進出位置即調整好。
2.給棉板壓力的調整

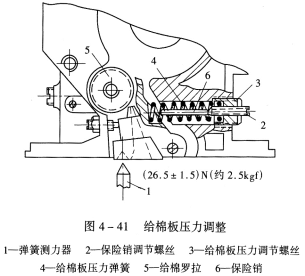

按標準規定，給棉板的壓力應為26.5N±1.5N(約2.5kgf)，如圖4—41所示。該壓力大小可用彈簧測力器頂在給棉喇叭左側的錐窩中測得。若沒有彈簧測力器，可與新紡紗器的手感做對比加以調整。如果給棉板壓力大小不符合規定要求，可以通過調整紡紗器底座上右側的壓簧螺釘A來解決。旋螺釘A時，應注意小螺釘B(圖4—39)也會隨螺釘A一起移動，這有可能造成保險銷把給棉板頂死，使其失去擺動量而成為死鉗口。這時，應該把小螺
3.給棉板與給棉羅拉隔距的調整
給棉板與給棉羅拉間的隔距應為0.05—0.12mm，見圖4—39。紡紗器工作一段時間后，給棉板與給棉羅拉隔距會出現不同程度的變動，所以應定期檢查和調整此隔距，以便始終對棉條產生應有的握持力。檢查前，應把給棉喇叭內的棉條拉掉，向前撳動給棉喇叭，先用0.05mm厚的塞尺(或一張厚紙)插到給棉板與給棉羅拉之間，以放手后向外拉動塞尺(或厚紙)感覺略有阻力為宜；然后再用同樣方法把0.12mm厚的塞尺(或2張厚紙)插入，當向外拉動塞尺(或厚紙)時，若略感有阻力，說明隔距符合要求。若隔距達不到上述要求，可通過調整紡紗器底座左側的給棉板限位頂頭螺釘C來達到。隔距調好以后，必須把頂頭螺釘C的保險螺母旋緊，防止已調整好的隔距在生產過程中發生移動。
還應注意一點：調整給棉板與給棉羅拉隔距時，應先觀察給棉板的前端是否已被給棉羅拉磨出溝槽或發毛，若已被磨出溝槽或發毛，應調換新的給棉板或把溝槽打磨光滑，否則會影響棉條輸送效果。
4.給棉羅拉下端間隙的調整

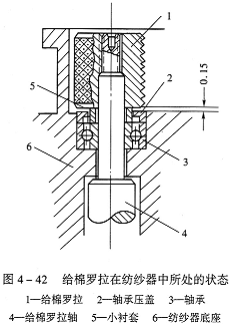

若紡紗器沒有喂入棉條，用手轉動給棉羅拉，感覺應很輕便、靈活。但紡紗器運轉一段時間以后，有時給棉羅拉轉動便顯呆滯或困難。這是因?yàn)榻o棉羅拉下端面與紡紗器底座之間僅有0.15mm間隙(圖4—42)，給棉羅拉在紡紗器中又處于半包圍狀態(圖4—41)，因而，短絨和灰塵很容
若給棉羅拉下端積花、積灰不多且又處在給棉板的補風通道處，可用厚度為0.1mm的塞尺把前端加工成鉤頭形或把環錠紡?fù)矒u工序使用的打結刀前端磨薄，插入給棉羅拉下端的縫隙中進行清理工作。若這種方法效果不大或積存物較多，需把紡紗器從機身上拆下來進行清理。先把防轉扳手(圖4—33)插到給棉羅拉的空當內，用螺絲刀旋轉給棉羅拉軸下端的槽口，即可把給棉羅拉拆下來進行清理。也可不把紡紗器底座從機身上拆下來，用上述的方法對給棉羅拉下端的積存物進行清理。
有時，檢修以后旋緊給棉羅拉時，會發現給棉羅拉轉不動，其原因是未裝給棉羅拉下面的小襯套(圖4—42中的5)，使給棉羅拉下端面與紡紗器底座相接觸，小軸承失去作用。在這種情況下，只要把小襯套裝好，問題即可得到解決。
檢修調整以上幾個部位時，應注意以下事項：
(1)紡紗器底座上的A、B、C、D、E、F6個螺釘在紡紗器出廠之前都涂有紅色油漆標記，說明這幾個螺釘?shù)淖饔煤苤匾谖凑莆諜z修技術之前，不得隨便旋動或調節。涂抹紅油漆還有防止螺釘松動的作用。
(2)以上幾個部位的調整順序?yàn)椋赫{(diào)整給棉板鉗口進出位置一調整給棉板壓力一調整給棉板與給棉羅拉隔距。
(3)檢修紡紗器時切忌用錘子亂敲、亂砸，以防止機件產生變形或損壞。
5.分梳輥底面間隙的調整

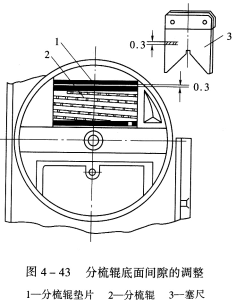

分梳輥底面與分梳腔底面之間應保持0.3mm間隙。若間隙太小，有可能造成分梳輥與分梳腔之間發生摩擦，影響分梳輥轉速，進而影響分梳效果和排雜作用；若間隙太大，則會減小分梳輥上端面與上蓋板之間的空隙，造成補風困難且分梳輥上端面容易產生積灰和積花。調整分梳輥底面間隙時，應先把分梳輥放人分梳腔；然后把專用塞尺(圖3—34)放在分梳輥下端，并向前推動分梳輥，待其夾緊后，旋緊分梳輥的頂頭螺
6.紡杯進出位置的調整
紡杯口到密封蓋口端面的距離應為0.3

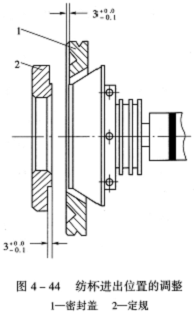

mm。若距離太大，會影響紡杯內的負壓；若杯口凸出密封蓋，有可能與輸棉通道發生摩擦，影響紡杯的轉速而產生弱捻紗及造成紗條斷頭。正確的調整方法如圖4—44所示。
調整D型紡紗器紡杯進出位置時，應先加工一個0.3mm厚的墊片，并將其放人輸棉通道的凹槽中，然后向前推動紡杯，待杯口與墊片接觸以后，旋緊紡杯的頂頭螺釘，然后取出墊片。
7.調換給棉羅拉上軸承的方法

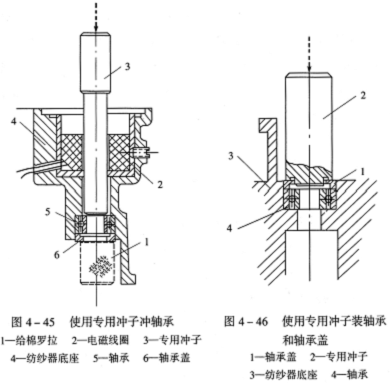

當給棉羅拉軸的上軸承損壞以后需要調換新軸承時，應把紡紗器倒置過來，使用專用沖子把上軸承沖掉，如圖4—45所示。待裝新軸承時，應從紡紗器上方使用專用沖子先把軸承沖到位，然后再把軸承蓋沖到位，如圖4—46所示。
8.紡紗器開啟困難的原因及解決方法

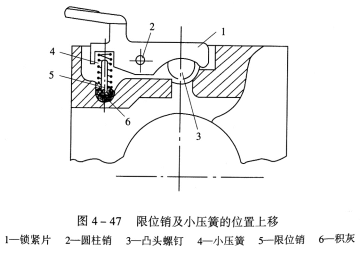

紡紗器經兩三年運轉后，有的紡紗器會出現開啟困難，其原因一是鎖緊片限位銷凹槽內的積灰太多，造成限位銷及小壓簧的位置上移，如圖4—47所示。二是鎖緊凸頭螺釘彎曲向上翹頭，當需要開啟紡紗器向下?lián)鍓烘i緊片時，鎖緊片撳不到位，它的圓弧最高處仍低于凸頭螺釘?shù)纳匣∶妫@時紡紗器仍處于被鎖狀態，所以不能開啟。
解決方法：把紡紗器從機身上拆下來，沖掉鎖緊片的圓柱銷，取出鎖緊片、小壓簧及限位銷，把凹槽內的積灰徹底清理干凈，一般情況下問題都可得到解決。若效果不佳，可把限位銷適當磨短一點。若是第二種原因所造成的紡紗器開啟困難，應調換新凸頭螺釘或把彎曲的凸頭螺釘校直后再使用。
