我國轉杯紡紗機及紡紗器的發展概況
一、我國轉杯紡的發展概況
我國自20世紀70年代初引進轉杯紡紗機開始，到80年代初期，轉杯紡發展的速度是比較緩慢的。其原因是這期間就轉杯紡紗機本身而言，還存在一些不足和待完善、待提高之處。在當時設備及工藝技術條件下，轉杯紡還只能紡制粗特紗。所以紡織界對轉杯紡普遍存在著一種偏見，即轉杯紡只能紡粗特紗，只適合“吃粗糧、處理下腳料”。即使是一些規模較大的紡織廠，也只配置三四臺轉杯紡紗機，用來消化本廠環錠紡紗的下腳料。至于單一的轉杯紡紗廠更是寥若晨星、屈指可數。此外，在當時那個年代尚未執行改革開放政策和經濟市場化運作，生產經營和企業管理受計劃經濟模式的制約，仍處于封閉保守狀態。所以，那段時期我國轉杯紡發展的速度是比較緩慢的。

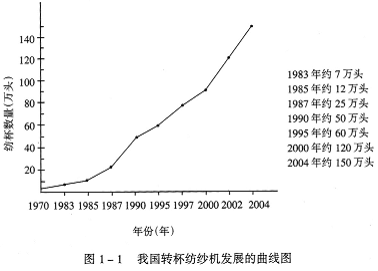

隨著轉杯紡紗機性能的不斷改進和提高，加上從事轉杯紡生產的廣大工程技術人員及職工不斷地探索和潛心研究，在紡紗工藝技術和產品開發方面都有了較大的突破和創新。因此，轉杯紡無論從紡紗品種范圍還是從原料應用領域都有較大的拓寬。另一方面，在改革開放政策的許可下，合資的或個體的轉杯紡紗廠，猶如雨后春筍般地遍及我國廣大的城鎮和鄉村。20世紀90年代至今，轉杯紡紗這一紡紗技術，在我國得到了突飛猛進的發展。預計不久的將來在棉紗的產量和品種上，轉杯紡紗與環錠紡紗將平分秋色。圖1—1所示為我國轉杯紡紗機發展的曲線圖(圖中數字非官方統計數)，由圖1—1可以看出，自20世紀80年代后期，我國轉杯紡以極快的速度發展，其迅速發展的原因有以下幾點。
(一)外貿出口增加
我國歷來是紡織品、服裝的出口大國，棉紗、棉布、絲綢及其他類產品，在國際市場上都享有很高的聲譽，因此，較其他工業產品所占的出口比例大。加人世界貿易組織(WTO)后，我國傳統的紡織工業產品得到了良好的商機，紡織產品出口的品種越來越多，
(二)國內消費水平的提高
隨著我國人民生活水平的不斷改善，衣著消費水平也不斷提高，人們的生活觀念在不斷地改變。衣著首先要講時尚，款式要新穎出眾，尤其是青年群體，更加追逐時裝潮流。另外，人們的衣著保健意識也在不斷增強，衣著個性化及返璞歸真的思潮日趨強烈。用轉杯紗(布)做成的各種牛仔布服飾及純棉內衣，恰好能滿足以上要求，因此，增大了內需轉杯紗的用量。
(三)轉杯紗的用途不斷拓寬
由于轉杯紗的用途十分廣闊，因此，對成紗質量有著不同的要求。質量差一點的轉杯紗可以織造手套、包皮布、帆布等；質量好一點的轉杯紗可以織造燈芯絨、牛仔布、被單布等產品。目前質量較好的轉杯紗上蠟后可作高檔的針織內衣用紗。一些裝飾布、沙發套、襯墊、窗簾布等也是用化纖混紡轉杯紗織造以后經阻燃處理加工而成的。從上述情況可以看出，轉杯紗的用途十分廣闊，從而拓寬了轉杯紗的使用領域。
(四)轉杯紡新紗種大量研發成功
轉杯紡在20世紀70年代中期都是以紡97.2tex(6英支)、83.3tex(7英支)純棉紗為主，個別廠家少量紡36.4tex(16英支)，在當時就認為是細特(小號)紗了。自70年代后期至80年代中期，在轉杯紡上成功地研發出化纖、毛、麻以及相關的混紡紗。到這時紡織界對轉杯紡只能消化下腳料、只適合紡粗特紗的偏見才得以改變。直至后來有的廠家開發出了低捻紗、18.2tex(32英支)針織用紗、純棉竹節紗、S捻紗、柚絲紗，目前又開發出包芯轉杯紗等諸多新紗種。由于新紗種不斷開發研制成功，再加上轉杯紗用途不斷拓寬，轉杯紡才引起紡織界投資者的關注，這為其發展奠定了基礎。
(五)轉杯紡對生產環境適應性強
轉杯紡生產車間的環境及條件，如溫度、相對濕度比環
(六)減少輔助性的設備投資
由于轉杯紡的工藝流程短、工序少，因此相應的輔助性維修工作也要少一些。如：環錠紡的細紗工序需要磨膠輥、磨膠圈，校錠子、磨鋼領、修搖架等輔助工序和輔助設備，而轉杯紡卻無此需要。所以在設備投資方面，轉杯紡要比環錠紡少得多。又因為轉杯紡生產車間在保溫性能、空調通風方面要求相對低，其基本建設項目比環錠紡紗廠也要少得多。因此，轉杯紡紗廠是一項投資少、獲利快、投資回收周期短的投資項目。
(七)能充分利用原棉降低生產成本
近幾年國產原棉供不應求，造成棉價大幅度上漲。因此，各棉紡廠都在千方百計地提高原棉的利用率，以降低生產成本，提高企業的利潤。又因轉杯紡能消化、利用一些低級花和回用棉，紡制粗特紗和專紡紗。這樣原棉在得到充分利用的同時，也降低了生產成本，提高了企業的經濟效益。
由于以上種種原因，形成了一股轉杯紡的投資熱。當前，單一的轉杯紡紗廠在我國廣大的城鎮、甚至偏遠的鄉村已星羅棋布。規模較小的擁有兩三臺轉杯紡紗機，規模較大的轉杯紡紗廠擁有10—20臺轉杯紡紗機已屢見不鮮，規模最大的可擁有200臺以上的轉杯紡紗機。在建的、擴建的、籌建的以至醞釀要建的轉杯紡紗廠也不在少數。可以預見，我國轉杯紡的發展將會呈現出一派欣欣向榮的可喜局面。
二、轉杯紡紗機與紡紗器的發展概況
轉杯紡自20世紀70年代大規模投入工業化生產以來，在短短四五十年間，無論是紡紗機本身還是紡紗工藝方面的創新都十分顯著。在轉杯紡最關鍵的部件——紡紗

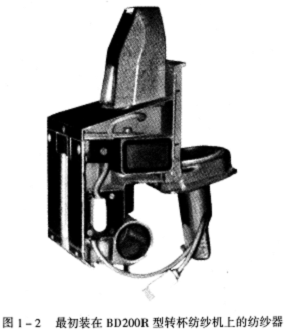

轉杯紡紗機與紡紗器的發展也和其他所有機械設備發展過程一樣，其結構也是由簡單到復雜，其作用也是由單一到多樣，其功能也是由不完善到完善，甚至發展到今天已達智能化的程度。最初的紡紗器缺少減振裝置，排雜作用、散熱性能也較差，因而紡杯的轉速較低，只有30000—40000r/min。最初裝在BD200R型轉杯紡紗機上的紡紗器如圖1—2所示。轉杯紡紗機的傳動及工藝調整，均通過調換齒輪得以實現，這種類型的轉杯紡紗機，就是后來被稱為第一代轉杯紡的紡紗機。

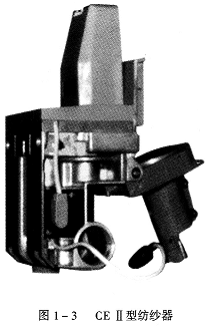

由于第一代轉杯紡紗機的紡杯轉速慢，因而影響了生產效率及棉紗產量；又因為紡紗器沒有排雜功能，所以，紗條上的雜質多，也影響了棉紗質量。到20世紀70年代中后期，捷克Elitex公司在原有紡紗器的基礎上，增加了減振裝置和排雜功能，散熱性能也有了較大的改善，此時紡杯轉速已提高到60000r/min，這不但提高了轉杯紡的產量，也提高了質量，如裝配在RC型轉杯紡紗機上的RC型紡紗器。到20世紀80年代初期，紡紗器又改進成目前在我國應用最廣泛、最普及的CEⅡ型紡紗器，如圖1—3所示。在紡紗過程中，各種工藝參數的調整均可通過無級調速器來實現，并可通過計算機顯示屏進行顯示，這就是后來被稱為第二代的轉杯紡紗機，如BD200RN型、BD200SN型轉杯紡紗機。
雖然，BD200SN型轉杯紡紗機和CEⅡ型紡紗器的性能已比較成熟和完善，但隨著生產實踐的不斷深入，人們對轉杯紡紗機和紡紗器提出了更新、更高的要求。如為了適紡長纖維原料，有利于增強排雜效果，將紡紗器的分梳輥及分梳腔的直徑加大，也相應加大排雜口、加寬排雜區；還把紗條的斷頭檢測裝置干簧開關(干簧管
20世紀70年代后期，在捷克人完善提高自排風式轉杯紡紗機(紡紗器)的同時，德國、瑞士、英國等國又開辟了轉杯紡的新途徑，研制成功了另外一種排氣方式的紡紗器——抽氣式轉杯紡紗，如德國制造的RU系列型轉杯紡紗機、瑞士立達公司生產的M1/1型轉杯紡紗機。20世紀80年代末，這兩種排氣方式不同的轉杯紡紗機無論從設備的性能方面，還是生產效率、成紗質量方面都不分上下，呈現并駕齊驅之勢，并以各自的長處向前發展。20世紀90年代初期，自排風式紡紗器的一些不足之處，才逐漸顯現出來。因此，抽氣式轉杯紡紗機后來居上，被紡織界普遍看好。
隨著紡紗生產實踐的不斷發展，人們對轉杯紡紗機性能及作用又有了更高的要求。如為了進一步提高轉杯紡的產量，紡杯的轉速要突破100000r/min。原先的直接軸承已不能滿足這樣高速的需要，所以要向間接軸承(圖1—5)、空氣軸承、磁浮軸承方向發展。為了提高成紗質量，防止紗條上產生粗節，在轉杯紡紗機上又裝備了電子清紗器；為了提高紗條的接頭質量，又將手工接頭、半自動接頭操作轉人自動化接頭階段。隨著時間的推移、轉杯紡技術的發展，轉杯紡紗機又向智能化方向邁進，如具有自動接頭、自動打底線、自動落紗、筒紗定長、紗條質量自行監測、事故報警等功能。目前德國賜來福公司生產的奧托康納312型轉杯紡紗機、瑞士立達公司生產的R40型轉杯紡紗機、瑞士蘇拉公司生產的BD
雖然抽氣式轉杯紡紗機已領先于自排風式轉杯紡紗機，但自排風式轉杯紡紗機具有適合紡非棉產品以及可用低級花、回用棉紡粗特紗，并且在車間生產條件較差的情況下，仍能保持正常生產，耗電量少、維修費用低、設備價格低廉等。因此，在目前和今后一段時間內，自排風式轉杯紡紗機仍有存在和發展的空間。

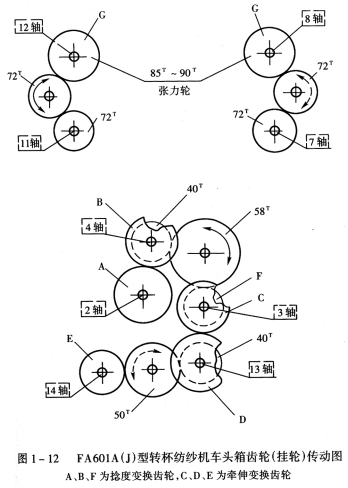

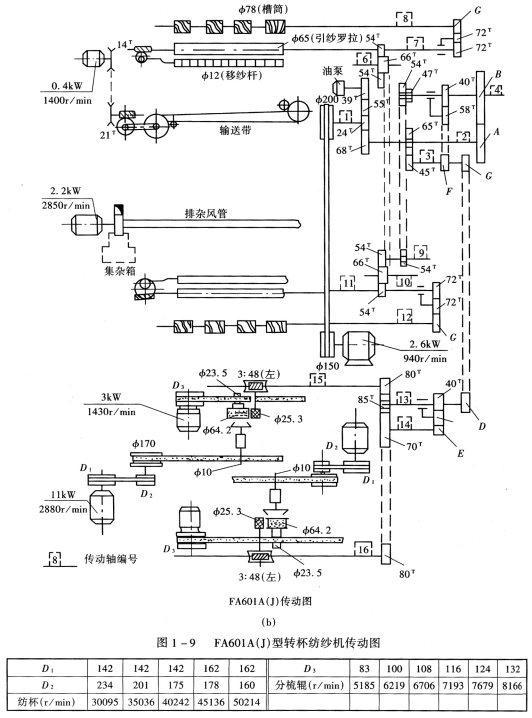

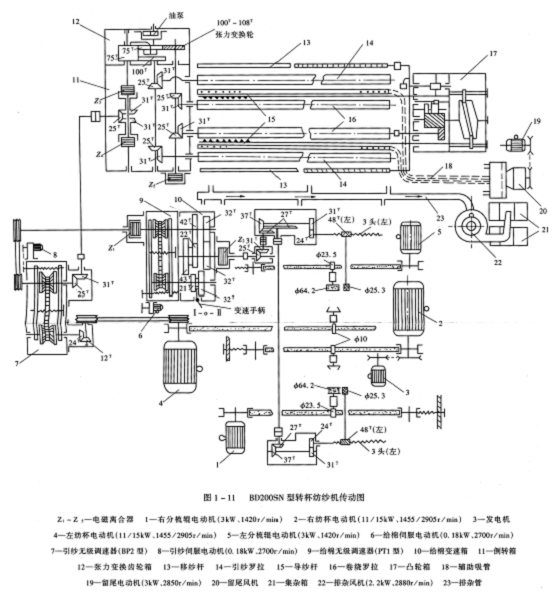

目前，我國的轉杯紡紗機仍以自排風式為主，主要機型有FA601A(J)型、F1603型以及BD200SN(120)型或在此基礎上改進的轉杯紡紗機。這三種轉杯紡紗機的主要工藝性能見表1—1。圖1—9所示為FA601A(J)型轉杯紡紗機的傳動圖，圖1—10所示為F1603型轉杯紡紗機的傳動圖，圖1—11所示為BD200SN型轉杯紡紗機的傳動圖，圖1—12所示為FA601A(J)型轉杯紡紗機車頭箱齒輪(掛輪)傳動圖。PA601A(J)型轉杯紡紗機的牽伸倍數掛輪表和紡杯轉速與捻度的關系見表1—2和表1—3。
表1—1國產轉杯紡紗機的主要機型及工藝參數
|
BD200SN(120)型 |
FA601A(J)型 |
F1603型 |
|||
機身尺寸 (長×寬×高) |
17215×950×1895 |
15588×900×1930 |
21185 ×1200×1855
(168頭標準機長度) |
|||
紡紗器型號 |
CEⅡ |
CEⅡ |
CEⅡ |
|||
紡紗器間距 (mm) |
120 |
120 |
200 |
|||
每臺頭數 |
200 (左、右各100頭) |
200 (左、右各100頭) |
24、84、120、168、192 (左、右各半) |
|||
紡杯速度 |
φ66mm：31000、36000、40000 |
φ66mm:30000、35000、40000 |
φ66mm：3000、35000、40000 φ54mm：45000、50000、55000、60000 |
|||
φ54mm:45000、50000、55000、60000 |
φ54mm：45000、50000 |
φ43mm：6500、70000、75000 |
||||
適紡線密度 (tex) |
φ66mm紡杯： 純棉14.50—100 化纖20—72 |
φ54mm紡杯： 純棉14.5—50 化纖20—50 |
φ66mm紡杯： 14.7—100 |
φ54mm紡杯： 14.7—50 |
&# 966;66mm紡杯：
14.7—100 |
φ54、φ43mm 紡杯：14.7—50 |
捻度范圍 (捻/m) |
φ66mm紡杯，325—1838 φ54mm紡杯，470—1838 |
φ66mm紡杯，258～2000 φ54mm紡杯，387—2500 |
φ66mm紡杯，258—2000 φ54mm紡杯，387—3060 φ43mm紡杯，484—3825 |
|||
牽伸倍數 |
40～242.8 |
35—230.5 |
35～230.5 |
|||
喂入棉條線 密度 |
2940—5000 |
2200—5000 |
2200—5000 |
|||
引紗速度 (m/min) |
第一檔：19.4—83.5 |
20—116.7 |
20—116.7 |
|||
第二檔：35.1～125.3 |
||||||
適紡纖維長度 (mm) |
40以下，平均不短于19 |
25—40，平均不短于19 |
25—40，平均不短于19 |
|||
分梳輥轉速 (r/min) |
5000、6000、6500、7000 、
7500、8000、8500、9000 |
5200、6200、6700、 7200、7700、8200 |
5200、6200、6700、 7200、7700、8200 |
|||
筒子紗成形尺寸(mm,直徑×長) |
平筒240×90 |
平筒230×90 |
平筒300×150 錐筒250×150(3°31′) |
|||
筒子紗重量 |
1.5—1.9 |
1.5—1.7 |
約4 |
|||
筒管尺寸(mm， 外徑×內徑×長) |
56×50×98 |
56×50×98 |
56×50×170(平筒) |
|||
棉條桶尺寸 (mm，直徑×高) |
229×914、254×914、305×914 |
230×914 |
250×900、300×900 350×900、400×900 |
|||
電動機功率 [功率(kW)×臺數] |
紡杯15×2，分梳輥3×1，吸嘴3，排雜2.2，引紗、給棉無級調速器伺服 電動機0.18×2 |
紡杯11×1，分梳輥3×2，車頭傳動電動機2.6，排雜2.2，輸送帶0.4 |
紡杯11 5;2，分梳輥4×2，引紗4，
給棉0.75，排雜4，輸送帶0.55，輔助吸嘴3 |
|||
表1—2FA601A(J)型轉杯紡紗機牽伸倍數掛輪表
|
40/72 |
42/70 |
57/55 |
70/42 |
72/40 |
82/30 |
40 |
24.99 |
26.99 |
46.62 |
74.97 |
80.96 |
122.95 |
4l |
25.61 |
27.66 |
47.78 |
76.84 |
82.99 |
126.02 |
42 |
26.24 |
28.34 |
48.95 |
78.72 |
85.01 |
129.09 |
43 |
26.86 |
29.01 |
50.11 |
80.59 |
87.04 |
132.17 |
44 |
27.49 |
29.69 |
51.28 |
82.46 |
89.06 |
135.24 |
45 |
28.11 |
30.36 |
52.44 |
84.34 |
91.08 |
138.31 |
46 |
28.74 |
31.04 |
53.61 |
86.21 |
93.11 |
141.39 |
47 |
29.36 |
31.71 |
54.77 |
88.09 |
95.13 |
144.46 |
48 |
29.99 |
32.39 |
55.94 |
89.96 |
97.16 |
147.53 |
49 |
30.61 |
33.06 |
57.01 |
91.83 |
99.18 |
150.61 |
50 |
31.24 |
33.74 |
58.27 |
93.71 |
101.21 |
153.68 |
51 |
31.86 |
34.41 |
59.43 |
95.58 |
103.23 |
156.76 |
52 |
32.49 |
35.08 |
60.60 |
97.46 |
105.25 |
159.83 |
53 |
33.11 |
35.76 |
61.77 |
99.33 |
107.28 |
162.90 |
54 |
33.74 |
36.43 |
62.93 |
101.21 |
109.30 |
165.98 |
55 |
34.36 |
37.11 |
64.10 |
103.08 |
111.33 |
169.05 |
56 |
34.98 |
37.78 |
65.26 |
104.95 |
113.35 |
172.12 |
57 |
35.61 |
38.46 |
66.43 |
106.83 |
115.37 |
175.20 |
58 |
36.23 |
39.13 |
67.59 |
108.70 |
117.40 |
178.27 |
59 |
36.86 |
39.81 |
68.76 |
110.58 |
119.42 |
181.34 |
60 |
37.48 |
40.48 |
69.92 |
112.45 |
121.45 |
184.42 |
61 |
38.11 |
41.16 |
71.09 |
114.32 |
123.47 |
187.49 |
62 |
38.73 |
41.83 |
72.25 |
116.20 |
125.49 |
190.57 |
63 |
39.36 |
42.51 |
73.42 |
118.07 |
127.52 |
193.64 |
64 |
39.98 |
43.18 |
74.59 |
119.95 |
129.54 |
196.71 |
65 |
40.6l |
43.86 |
75.75 |
121.82 |
131.57 |
199.79 |
66 |
41.23 |
44.53 |
76.92 |
123.70 |
133.59 |
202. 86 |
67 |
41.86 |
45.20 |
78.08 |
125.57 |
135.61 |
205.93 |
68 |
42.48 |
45.88 |
79.25 |
127.44 |
137.64 |
209.01 |
69 |
43.11 |
46.55 |
80.41 |
129.32 |
139.66 |
212.08 |
70 |
43.73 |
47.23 |
81.58 |
131.19 |
141.69 |
215.15 |
71 |
44.36 |
47.90 |
82.74 |
133.07 |
143.71 |
218.23 |
72 |
44.98 |
48.58 |
83.91 |
134.94 |
145.74 |
221.30 |
73 |
45.60 |
49.25 |
85.07 |
136.8l |
147.76 |
224.38 |
74 |
46.23 |
49.93 |
86.24 |
138.69 |
149.78 |
227.45 |
75 |
46.85 |
50.60 |
87.40 |
140.56 |
151.81 |
230.52 |
注D、C、E為掛輪齒數，d為牽伸倍數。
表1—3FA60lA(J)型轉杯紡紗
