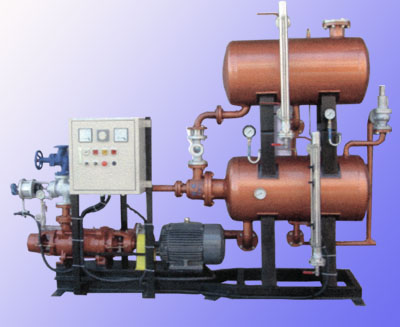

 | 整機全部采用高級組件一體組成，設計精巧、不需加裝任何輔助配備。 | | 葉輪皆經動態平行試驗(Dynamic Balance Test) 。 | | 設有飽和加壓裝置，采用穩定安靜，無空洞現象(Cavitations)發生。 | | 采用高感度儀控制系統，感應精確，安全性特佳。 | | 設有安全給水控制系統，避免起機時之凝結水大量回收，造成鍋爐過量給水發生意外。 | | 機型多適用范圍廣，一般大小之鍋爐均能使用。 | | 重要部分全采用高級組件所組成，安裝后可長期安心使用。 | | 強制將凝結水吸回回收槽，完全沒有凝結水積存，升溫效率大幅提升。 | | 凝結水不會積存在設備，沒有水錘現象，可延長設備使用年限。 | | 價格低廉，售后付有保證卡，定期免費保養。 |
| | 密閉式統一回收系統 | | 凝結水回收再使用，是今日能源節約呼聲中，最有效的途徑。一般工廠回收冷凝水 | | 再利用，都僅限于開放式簡易回收之達成，且高壓凝結水所生成的再生蒸汽末能善加 | | 利用，任其散至大氣，這些能源的浪費都是顯易見的。 | | | 因此，辰宇特別研發新型“密閉式”之回收系統，使高壓凝結水所生成的再生蒸汽 | | ，均可統一回收泵入鍋爐中，此一方法回收效益極高，可使整廠達到節約能源最適化 | | 與最經濟之回收。 | |
使用雙槽自吸密閉式冷凝水回收泵浦，可產生的經濟效益分析如下： |
假設條件： | 內 容 | 參 考 值 | 內 容 | 參 考 值 | | 1 | 冷凝水回收量 | 5000 | (Kg/Hr) | 6 | 每日操作時數 | 24 | (Hr/Day) | | 2 | 預計冷凝水回收率 | 90 | % | 7 | 每月操作天數 | 26 | (Day/Mon) | | 3 | 鍋爐燃燒效率 | 85 | % | 8 | 重油發熱量 | 9840 | (Kcal/Kg) | | 4 | 冷凝水溫度 | 120 | ℃ | 9 | 重油價格 | 6800 | (NTD/KL) | | 5 | 鍋爐補水溫度 | 25 | ℃ | 10 | 鍋爐飼水處理費 | 0.01 | (NTD/Kg) | | | 計算公式： | 項目 | 運算式 | 運算結果 | | 每小時實際回收量（Kg/Hr) | 冷凝水回收量×回收率 | | = | 5000 × 90% | = | 4,500 | | 每年操作時數（Hr/Day) | 每日操作時數×每月操作日數×12月/年 | | = | 24×26×12 | = | 7,488 | | 每年冷凝水回收總量（Kg/Year) | 每小時實際回收量×每年操作時數 | | = | 4500×7488 | = | 33,696,000 | | 每年節省熱能（Kcal/Year) | 每小時實際回收量×（冷凝水回收溫度-鍋爐補水溫度） | | = | 33，696，000×（120-25) | = | 3,201,120,000 | | 考濾鍋爐效率的節省總熱能(Kcal/Year) | 每年節省熱能×鍋爐效率（%） | | = | 3，201，120，000×1.176 | = | 3,764,517,120 | | 每年節省重油用量（KL/Year) | 每年節省總熱能 ÷ 重油發熱量 | | = | 3,764,517,120 ÷ 9,840 | = | 382.573 | | 每年可省重油費用(NTD/Year) | 每年節省重油量×重油價格 | | = | 382,573×6,800 | = | 2,601,496 | | 每年可省水處理費(NTD/Year) | 每年冷凝水回收總量×水處理費 | | = | 33,696,000×0.01 | = | 236,960 | | 回收總效益（NTD/Year) | 每年可省重油費用+每年可省水處理費 | | = | 2,601,496+336,960 | = | 2,938,456 | |
|
經濟效益
| 可節省20%以上的燃料油 | | 節省大量清鍋費、水費及電費 | | 節省大量水處理費用 | | 增加熱傳速度，提高機器效率 | | 爐內水溫差小，蒸汽壓力穩定 | | 擔高鍋爐效率，延長鍋爐壽命 |
|

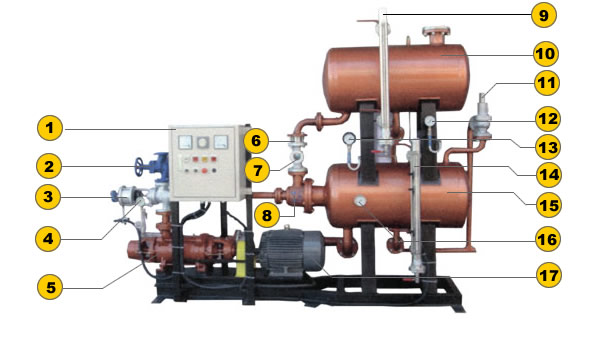

各重要部位的名稱：
| 1、 | 控制箱 | 10、 | 自吸槽 | | 2、 | 停止閥(西德K.S.B) | 11、 | 安全閥 | | 3、 | 三通控制閥 | 12、 | 壓力表 | | 4、 | 壓力表 | 13、 | 壓力表 | | 5、 | 泵浦 | 14、 | 浮磁式液位計 | | 6、 | 彈板式逆止閥 | 15、 | 儲水槽 | | 7、 | 觀測器 | 16、 | 溫度計 | | 8、 | 噴射器 | 17、 | 馬達 | | 9、 | 浮磁式液位計 | | | |

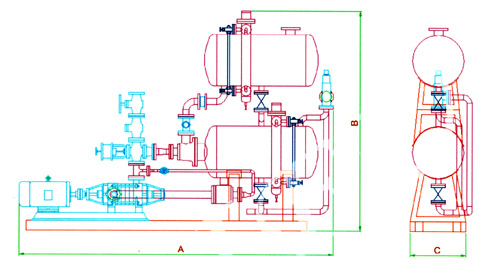

尺寸及規格說明：
| 型號 | 馬力(HP) | 段數 | 出入口直徑 | 極數 | 頻率(HZ) | 全揚程揚水量 | 外型尺寸 | | 入口 | 出口 | 80M | 100M | 120M | 160M | A | B | C | | CRP-6407-4-H | 7 | 4 | 40 | 40 | 2 | 60 | 5.0 | 3.6 | -- | -- | 3200 | 2200 | 1200 | | CRP-6410-4-H | 10 | 4 | 50 | 50 | 2 | 60 | 7.5 | 6.0 | -- | -- | | CRP-6415-4-H | 15 | 4 | 50 | 50 | 2 | 60 | 12.0 | 10.0 | -- | -- | | CRP-6415-5-H | 15 | 5 | 50 | 50 | 2 | 60 | 10.0 | 8.0 | 6.0 | -- | | CRP-6415-6-H | 15 | 6 | 40 | 40 | 2 | 60 | 8.0 | 6.0 | 4.2 | 3.0 | | CRP-6420-4-H | 20 | 4 | 65 | 50 | 2 | 60 | 17.5 | 15.0 | -- | -- | | CRP-6420-6-H | 20 | 6 | 50 | 50 | 2 | 60 | 18.0 | 15.0 | 12.5 | 10.0 | | CRP-6425-4-H | 25 | 4 | 65 | 50 | 2 | 60 | 22.0 | 18.0 | -- | -- | | CRP-6425-5-H | 25 | 5 | 50 | 50 | 2 | 60 | 22.0 | 18.0 | 15.0 | -- | | CRP-6407-5-H | 7 | 5 | 40 | 40 | 2 | 50 | 5.0 | 3.6 | -- | -- | | CRP-6410-5-H | 10 | 5 | 50 | 50 | 2 | 50 | 7.5 | 6.0 | -- | -- | | CRP-6415-5-H | 15 | 5 | 50 | 50 | 2 | 50 | 12.0 | 10.0 | -- | -- | | CRP-6415-6-H | 15 | 6 | 50 | 50 | 2 | 50 | 10.0 | 8.0 | 6.0 | -- | | CRP-6420-5-H | 20 | 5 | 65 | 50 | 2 | 50 | 17.5 | 15.0 | -- | -- | | CRP-6420-6-H | 20 | 6 | 50 | 50 | 2 | 50 | 15.0 | 12.0 | 10.0 | -- | | CRP-6425-5-H | 25 | 5 | 65 | 50 | 2 | 50 | 22.0 | 18.0 | -- | -- |
| 飽和蒸汽表：
| 蒸汽壓力(Kg/cm2G) | 飽和溫度(℃ ) | 比容積(m3/Kg) | 顯熱量(Kcal/Kg) | 潛熱量(Kcal/Kg) | 全熱(Kcal/Kg) | | 0.0 | 100.00 | 1.673000 | 100.092 | 539.06 | 639.15 | | 0.2 | 105.03 | 1.417820 | 105.165 | 535.84 | 641.01 | | 0.4 | 109.43 | 1.232080 | 109.605 | 532.99 | 642.60 | | 0.6 | 113.35 | 1.090310 | 113.570 | 530.43 | 644.00 | | 0.8 | 116.89 | 0.978472 | 117.160 | 528.07 | 645.23 | | 1.0 | 120.13 | 0.888089 | 120.445 | 525.90 | 646.35 | | 1.2 | 123.12 | 0.813309 | 123.480 | 523.89 | 647.37 | | 1.4 | 125.90 | 0.750532 | 126.309 | 521.99 | 648.30 | | 1.6 | 128.50 | 0.697014 | 128.953 | 520.20 | 649.15 | | 1.8 | 130.94 | 0.650754 | 131.445 | 518.49 | 649.94 | | 2.0 | 133.25 | 0.610505 | 133.796 | 516.88 | 650.68 | | 2.2 | 135.43 | 0.575018 | 136.031 | 515.34 | 651.37 | | 2.4 | 137.52 | 0.543509 | 138.159 | 513.86 | 652.02 | | 2.6 | 139.50 | 0.515363 | 140.191 | 512.44 | 652.63 | | 2.8 | 141.40 | 0.497985 | 142.136 | 511.06 | 653.20 | | 3.0 | 143.22 | 0.467181 | 144.005 | 509.74 | 653.75 | | 3.2 | 144.97 | 0.446364 | 145.804 | 508.47 | 654.27 | | 3.4 | 146.65 | 0.427441 | 147.534 | 507.23 | 654.76 | | 3.6 | 148.27 | 0.410054 | 149.205 | 506.02 | 655.23 | | 3.8 | 149.74 | 0.395008 | 150.721 | 504.93 | 655.65 | | 4.0 | 151.36 | 0.381516 | 152.386 | 503.71 | 656.10 | | 4.2 | 152.83 | 0.371376 | 153.268 | 503.07 | 656.34 | | 4.4 | 154.25 | 0.352924 | 155.377 | 501.52 | 656.90 | | 4.6 | 155.64 | 0.341075 | 158.810 | 500.47 | 657.28 | | 4.8 | 156.78 | 0.330014 | 158.203 | 499.44 | 657.64 | | 5.0 | 158.29 | 0.319704 | 159.559 | 498.43 | 657.99 | | 5.2 | 159.57 | 0.309995 | 160.882 | 497.44 | 658.32 | | 5.4 | 160.81 | 0.300870 | 102.174 | 196.47 | 658.64 | | 5.6 | 162.02 | 0.292292 | 163.433 | 495.52 | 658.95 | | 5.8 | 163.03 | 0.285364 | 164.483 | 494.72 | 659.20 | | 6.0 | 164.19 | 0.277617 | 165.696 | 493.80 | 659.50 | | 6.2 | 165.32 | 0.269296 | 166.873 | 492.90 | 659.77 | | 6.4 | 166.43 | 0.262423 | 168.031 | 492.02 | 660.05 | | 6.6 | 167.52 | 0.256847 | 169.165 | 491.14 | 660.31 | | 6.8 | 168.79 | 0.249380 | 170.497 | 490.12 | 660.62 | | 7.0 | 169.78 | 0.243796 | 171.526 | 489.32 | 660.85 | | 7.2 | 170.80 | 0.238170 | 172.592 | 488.50 | 661.09 | | 7.4 | 171.80 | 0.232802 | 173.639 | 487.68 | 661.32 | | 7.6 | 172.79 | 0.227622 | 174.678 | 486.86 | 661.54 | | 7.8 | 173.74 | 0.222773 | 175.677 | 486.07 | 661.75 | | 8.0 | 174.69 | 0.218080 | 176.671 | 485.29 | 661.96 | | 8.2 | 175.61 | 0.213588 | 177.647 | 484.52 | 662.71 | | 8.4 | 176.53 | 0.209278 | 178.607 | 483.76 | 662.37 | | 8.6 | 177.43 | 0.205135 | 179.554 | 483.01 | 662.56 | | 8.8 | 178.31 | 0.201158 | 180.485 | 482.26 | 662.75 | | 9.0 | 179.18 | 0.197334 | 181.401 | 481.77 | 662.93 | | 9.2 | 180.04 | 0.193740 | 182.307 | 480.80 | 663.11 | | 9.4 | 180.88 | 0.190104 | 183.196 | 480.08 | 663.28 | | 9.6 | 181.71 | 0.187791 | 184.074 | 479.38 | 663.45 | | 9.8 | 182.53 | 0.183393 | 184.940 | 478.67 | 663.61 | | 10.0 | 183.33 | 0.180218 | 185.793 | 477.98 | 663.71 | | 10.2 | 184.13 | 0.177150 | 186.635 | 477.28 | 663.92 | | 10.4 | 184.92 | 0.174177 | 187.467 | 476.60 | 664.07 | | 10.6 | 185.69 | 0.171598 | 188.288 | 475.93 | 664.22 | | 10.8 | 186.45 | 0.168537 | 189.098 | 475.26 | 664.36 | | 11.0 | 187.20 | 0.165853 | 189.897 | 474.60 | 664.50 | | 11.2 | 187.95 | 0.163146 | 190.688 | 473.95 | 664.64 | | 11.4 | 188.68 | 0.160731 | 191.467 | 473.30 | 664.77 | | 11.6 | 189.41 | 0.158290 | 192.239 | 472.66 | 664.90 | | 11.8 | 190.12 | 0.155919 | 193.002 | 472.03 | 665.03 | | 12.0 | 191.00 | 0.153618 | 193.755 | 471.39 | 665.15 | | 12.2 | 191.52 | 0.151387 | 194.500 | 470.77 | 665.27 | | 12.4 | 192.21 | 0.149219 | 195.128 | 470.15 | 665.39 | | 12.6 | 192.90 | 0.147107 | 195.968 | 469.54 | 665.51 | | 12.8 | 193.57 | 0.145063 | 196.688 | 468.93 | 665.62 | | 13.0 | 194.24 | 0.143073 | 197.402 | 468.33 | 665.73 |
| | |
