手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1前言滌綸織物具有強度高、耐磨性好、回彈性佳、成本低等特點，因此滌綸在紡織品中占有相當大的比重。但是滌綸纖維屬于疏水性纖維，滌綸織物的吸濕性差，穿著舒適性不好，易產生靜電，給服裝加工和穿著服用帶來了許多不便。為改善其吸濕性和抗靜電性，通常采用將抗靜電整理劑涂覆到織物上的方法，使織物的吸濕性提高，靜電荷的逸散速度加快，從而改善其抗靜電性能。聚醚酯型抗靜電整理劑是滌綸用抗靜電劑，由于其在化學結構上具有與滌綸相同的聚酯段，在整理過程中可以與滌綸發生共熔共晶作用，產生較強的作用力，因此作為外用抗靜電整理劑，不僅可以得到較好的抗靜電效果，而且可以使整理效果具有一定的耐久性。本文就合成的聚醚酯型抗靜電劑PEE的應用工藝進行了研究，討論了整理劑濃度、焙烘溫度、焙烘時間和pH值等因素對抗靜電整理效果的影響。2試驗2．1主要試劑對苯二甲酸二甲酯(DMT)，CP，中國醫藥(集團)上海化學試劑公司；聚乙二醇 (PEG)，M：600，1000，2000，6000，10000，CP，中國醫藥(集團)上海化學試劑公司；乙二醇(EG)，AR，上海化學試劑四廠；三氧化二銻(Sb：O，)，cP，上海化學試劑總廠；碳酸鈉(Na：CO，)，AR，上海虹光化工廠；醋酸(HAc)，AR，上海試劑四廠。2．2試樣制備在三口燒瓶中加入對苯二甲酸二甲酯、乙二醇和催化劑，升溫至180~C，此時有甲醇餾出，恒溫反應3．5—4h；向反應體系加入聚乙二醇和催化劑Sb：O，，通人氦氣并升溫，在250—260~C下減壓蒸餾1h左右，反應結束。2．3整理工藝織物在整理浴中兩浸兩軋(整理劑濃度1—5g，軋余率為70％)一預烘(100℃)一焙烘一水洗一烘干2．4織物靜電性能的測試采用LFY一4B型織物感應靜電測試儀在20℃\相對濕度65％的條件下，測定織物的靜電半衰期。3結果與討論3．1濃度的影響選取整

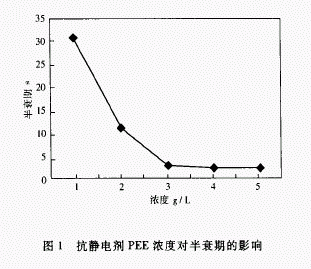

理劑的濃度為1g／L、2g／L、3g／L、4g／L、5g／L，在焙烘溫度為170％，焙烘時間為60s，pH值為6的條件下，對滌綸織物進行整理，結果如圖1所示。由圖1知，整理過的織物靜電半衰期隨著整理劑的濃度增加而減小，但是當濃度大于3g／L，靜電半衰期減小的幅度越來越小。一般生產考慮成本因素，整理劑的濃度控制在3g／L左右。
