手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

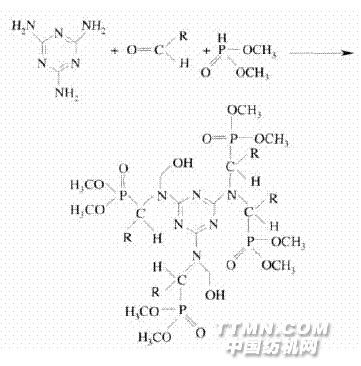

織物吸濕性強、透氣性好、無靜電、穿著舒適等,深受人們青睞.但棉織物屬易燃織物[1],因此,對其進行阻燃整理已成為關注公眾生命和社會安全的時代性課題.[2-3]含鹵素阻燃劑因環保問題現已逐漸退出市場[4-5],目前,經常使用的含磷氮阻燃劑有四羥基氯化膦系列(如THPC)、N-羥甲基磷酰胺類(如亨斯邁PyrovatexCPconc.,國產CFR-201、FRC-2等)及環狀膦酸酯類等品種,但市場上常用的耐洗性全棉阻燃劑僅有PyrovatexCP和THPC兩種.[6-7]PyrovatexCP需使用大量含游離甲醛的交聯劑[8-10],而THPC的P—C鍵鍵能低,易釋放出甲醛[11-12],為此,開發新型低甲醛阻燃劑或研究新的應用工藝顯得尤為重要.1·實驗1.1材料及設備材料:28×60斜紋純棉紗卡.藥品:三聚氰胺、柔軟劑、精練滲透劑等為工業品,六水合氯化鎂等為化學試劑.儀器:YG(B)815D-I型垂直法織物阻燃性能測試儀(溫州大榮紡織儀器有限公司),JF-3型氧指數測定儀(南京市江寧區分析儀器廠),SHIRLEY型彈性折皺回復測試儀(美國SDL公司),H10K-S型雙臂萬能材料試驗機(美國TiniiusOlsen公司),Datacolor650型電腦測色配色儀(美國Datacolor公司),SDT2960型DSC-TG熱分析儀(美國TAInstruments).1.2阻燃劑的合成將一定量三聚氰胺、醛類、亞磷酸二甲酯、無水乙醇加入到帶有攪拌器、溫度計、回流冷凝管的四口燒瓶中,室溫攪拌20min后,加熱至55~60℃,用三乙胺調節pH值為6~7,保溫反應并進行濁度測定.當濁度為30℃時停止加熱,迅速冷卻到室溫,加入一定量異丁醇,即得阻燃劑.反應式如下:1.3阻燃整理工藝整理液浸漬10min→二浸二軋(軋余率70%)→預烘(8

0℃,3min)→焙烘(3min)→水洗→漂洗→晾干.1.4性能測試斷裂強力采用GB/T3923.1-1997《織物拉伸性能斷裂強力和斷裂延伸率的測定》方法進行測定;燃燒性能采用GB/T5455-1997《紡織品燃燒性能試驗垂直法》進行測定;氧指數根據GB/T5454-1997《紡織品燃燒性能試驗氧指數法》進行測定;洗滌方法根據AATCC124-2001《多次家庭洗燙之后織物的表面外觀》方法進行;抗皺性能根據AATCC66-2003《機織物折痕回復:回復角》進行測定;ISO色變等級數值通過電腦測色配色儀測定;紅外光譜采用傅立葉光譜儀測試(KBr壓片法);熱重分析在熱分析儀上進行,氮氣氛,氣體流量50mL/mim,升溫速度10℃/min,粉末法制樣,TGA的溫度測試范圍為30~900℃.2·結果與討論2.1阻燃劑結構表征圖1中,3319.82cm-1為仲胺中N—H伸縮振動吸收峰,1553.00cm-1為仲胺中N—H變形振動吸收峰;2963.13cm-1為螯型鍵合的O—H伸縮振動峰,1484.95cm-1為—CH2—變形振動吸收峰;1196.31cm-1為PO伸縮振動吸收峰;988.94cm-1為P—O—C中P—O伸縮振動吸收峰.此外,原料亞磷酸二甲酯中P—H鍵在2400cm-1左右的伸縮振動吸收峰消失,1740~1660cm-1未出現醛類強吸收峰.由此證實得到了預期的目標化合物.
