近幾年來,隨著科技進步和人們對紡織品舒適性 要求的提高,國內外涌現(xiàn)出許多功能性纖維材料,如將 珍珠粉均勻分散在紡絲溶液中,經(jīng)共混方法制備出具 有抗紫外性能的珍珠粘膠纖維.然而分散有珍珠粉的 粘膠纖維在紡絲后需要在pH=2左右的濃硫酸及其 鹽類溶液組成的凝固浴中凝固成形.紡絲后處理中,需 要用鹽酸或硫酸除去漿料中的雜質和殘留在纖維上 的少量活性氯漂白劑,以防止纖維逐漸被氧化、性能 受到破壞.[1]在工業(yè)生產(chǎn)中發(fā)現(xiàn),在酸性環(huán)境下,裸露在粘膠纖維表面及少量分散在粘膠纖維中的珍珠粉容 易被酸解,使其在工業(yè)中的發(fā)展和應用受到很大的限 制.因此,需要制備一種在強酸性條件下能保持一定 穩(wěn)定性的耐酸性珍珠粉,滿足珍珠纖維的制備要求.珍 珠粉的主要成分是CaCO3,含量>90%[2],目前雖已制備 出具有耐酸性的CaCO3顆粒,但都只能在pH值為6~ 7的弱酸性環(huán)境中保持一定穩(wěn)定性,且僅能應用于中 性或弱酸性造紙工業(yè),無法滿足珍珠纖維紡絲中強酸 性的環(huán)境要求.如ECC國際有限公司[3]提供的一種由鋁酸鈉和一種或者多種弱酸的混合物進行改性的 CaCO3,僅用于生產(chǎn)中性至弱酸性紙張?zhí)盍?郭奮等[4] 通過溶膠-凝膠法制備出表面包覆SiO2的納米CaCO3, 可用于pH值為6.0~6.4的弱酸性陽極電泳漆.本文以 自制的對酸敏感的超細CaCO3粉體(珍珠粉的模擬物) 為核,用單體苯乙烯、丙烯酸對其表面進行原位乳液 聚合,在其表面包覆一層苯乙烯-丙烯酸聚合物,使制 備的CaCO3微膠囊在較強酸性環(huán)境中具有一定的耐 酸性.
1試驗1.1藥品及儀器藥品:超細碳酸鈣(自制,數(shù)均粒徑0.2~0.4μm),苯 乙烯-馬來酸酐共聚物的水解產(chǎn)物(SMH,自制),苯乙 烯(St,上海凌峰化學試劑有限公司),丙烯酸(AA,上海 化學試劑采購經(jīng)銷商),過硫酸銨(中國愛建試劑廠),鹽 酸(上海試劑四廠昆山分廠)
2結果與討論2.1包囊化效果的影響因素 2.1.1單體苯乙烯與丙烯酸的滴加方式 在250 mL四口燒瓶中加入超細碳酸鈣5.0 g,按 3種不同的滴加方式分別滴加引發(fā)劑0.11 g,苯乙烯+ 丙烯酸3.0 g,蒸餾水100 mL,在80℃和1 200 r/min轉 速下恒溫反應8 h.三種不同的滴加方式如下:A先將 全部單體(St+AA)加入到反應容器中,然后滴加用100 mL蒸餾水溶解的過硫酸銨;B先將100 mL蒸餾水溶 解的引發(fā)劑過硫酸銨全部加入到反應容器中,然后滴 加單體(St+AA);C先將100 mL蒸餾水全部加入到反 應容器中,然后滴加已溶解的(St+AA)-過硫酸銨混合 溶液.表1表明,三種滴定方式對單體苯乙烯的轉化率 影響不大,而耐酸效果則是滴定方式B較A、C兩種方 式好,從數(shù)均粒徑和分散性能可得到印證.原因是在 滴定方式B中,首先加入的引發(fā)劑水溶液在CaCO3粉 末表面產(chǎn)生反應活性點,隨聚合時間的延長,單體逐漸在CaCO3顆粒表面發(fā)生包囊化反應并逐漸對其產(chǎn) 生包覆作用,因此生成的顆粒粒徑相對較大,由于重 力作用靜置后很容易出現(xiàn)分層現(xiàn)象.
2.1.2包囊化溫度圖1是溫度對苯乙烯原位聚合的超細CaCO3顆 粒微膠囊(以下簡稱
2.1.3包囊化時間包囊化時間對微膠囊耐酸率和粒徑的影響見圖2.
圖2顯示,隨著聚合時間的延長,微膠囊粒徑不斷變大.包囊化12 h左右,耐酸率得到很大提高,顆粒 粒徑增加較小,而12 h后,顆粒粒徑增加很大,耐酸率 反而變化不明顯.原因是反應初期生成的聚苯乙烯核 一方面吸收單體、引發(fā)劑和自由基在粒子相中聚合, 另一方面逐漸聚合在碳酸鈣粒子表面,使包覆在碳酸 鈣表面的聚苯乙烯膜厚度變大,形成的膜更致密,隨著 聚合時間的延長,改性后的碳酸鈣耐酸率逐漸提高.因 此,包囊化時間以12 h為宜.2.1.4引發(fā)劑用量由圖3可看出,當引發(fā)劑用量過低時,單體轉化 率很低,生成的聚合物對碳酸鈣粒子的包覆率較低,表 現(xiàn)為碳酸鈣粒子的耐酸率也較低;隨著引發(fā)劑用量增 加,碳酸鈣粒子的數(shù)均粒徑增大,耐酸率升高,原因是 引發(fā)劑用量增加,自由基生成速率相應增大,數(shù)目增 多,粒子碰撞概率增多,轉化率增大,引發(fā)劑用量為0.6% 時耐酸率最大;超過0.6%后,生成的自由基增多,會導 致生成的聚合物分子質量迅速下降,包覆后的碳酸鈣 顆粒耐酸率有所降低.因此,引發(fā)劑用量應適宜,優(yōu)化 引發(fā)劑過硫酸銨的用量為0.6%(對CaCO3質量).
2.1.5材芯質量比[m(St+AA)/m(CaCO3)] 由圖4可看出,隨著m(St+AA)/m(CaCO3)的增加, 碳酸鈣顆粒的耐酸率逐漸提高,而m(St+AA)/m(CaCO3) 超過0.7后,耐酸率有所下降.因為
2.1.6單體丙烯酸與苯乙烯的質量比 從表2可知,當m(AA)/m(St)=0.4時,改性后的超 細CaCO3粉末在水相中形成懸浮分散液,均勻分散于 水相中.因為單體丙烯酸具有親水性的羧基,而苯乙 烯是疏水性單體,在聚合過程中兩種單體的質量比不 同,生成聚合物的親水性羧基含量發(fā)生對應改變,隨著 丙烯酸單體含量的提高,聚合物的親水性有所提高. 在m(AA)/m(St)比值處于0.4~0.6時,改性后的CaCO3 懸浮分散在水相中,出現(xiàn)分層現(xiàn)象但不明顯,說明此 時苯乙烯-丙烯酸共聚物的親水親油性處于相對平 衡狀態(tài),當m(AA)/m(St)大于0.6時,包覆層表面完全被 水潤濕,提高了顆粒的潤濕性,從而分散現(xiàn)象很明顯.
從圖5可知,在m(AA)/m(St)=0.5時,數(shù)均粒徑達 到最小,此時耐酸率在56%左右,比m(AA)/m(St)=0.1 時減少了13%左右[m(AA)/m(St)=0.1時,耐酸率為69%], 這進一步印證了在制備微膠囊囊壁過程中,單體苯乙 烯用量是影響耐酸率的主要因素,在單體總質量固定 時,m(AA)/m(St)比值增大,則苯乙烯用

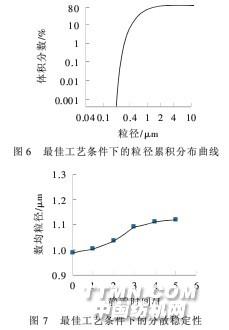

綜合親水性、分散效果、耐酸率、數(shù)均粒徑考慮, 選擇m(AA)/m(St)=0.5.2.2分散穩(wěn)定性將最佳工藝條件下獲得的粒徑在1μm左右、耐 酸率達到56%左右的碳酸鈣包囊化產(chǎn)品進行分散穩(wěn) 定性試驗,顆粒粒徑累積分布曲線如圖6,分散穩(wěn)定性 結果如圖7所示.
從圖6、7可看出,包囊化CaCO3粉體在水體系中 的分散穩(wěn)定性隨時間的變化不明顯,反映出體系一直 處于一種很好的穩(wěn)定狀態(tài).2.3包囊化前后超細CaCO3的形貌分析由圖8可以看到,原料CaCO3顆粒表面既不透明 也很粗糙,而包囊化后的樣品表面上有一層薄薄的半 透明膜,而且表面比原料CaCO3顆粒表面光滑,說明通過原位乳液共聚包覆后,在CaCO3顆粒表面確實有 聚合物存在.
3結論(1)在進行聚苯乙烯對CaCO3的包覆試驗中,為了 獲得最佳的微膠囊耐酸率和粒徑效果,需采用的最佳 方式為:先將引發(fā)劑的水溶液加入到裝有CaCO3顆粒 的四口燒瓶中,充分攪拌,再用分液漏斗緩慢滴加苯乙 烯單體.(2)最佳工藝條件為:[m(St+AA)/m(CaCO3)]為0.7, m(AA)/m(St)為0.5,過硫酸銨為0.6%(對CaCO3質量),90℃包囊化反應12 h.在此工藝條件下制備的CaCO3 微膠囊耐酸率達到56%左右,數(shù)均粒徑在1μm左右.
相關信息







推薦企業(yè)
推薦企業(yè)
推薦企業(yè)
