手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

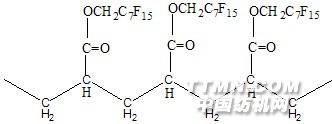

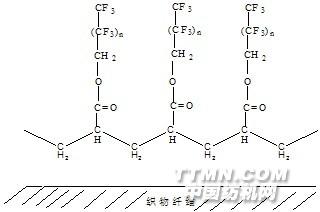

含全氟聚合物拒油劑大部分工業(yè)化使用的含氟聚合物拒油劑是丙烯酸酯或甲基丙烯酸酯類的乙烯類聚合物。這些乙烯類聚合物可認(rèn)為是由全氟烴基、聚合物主鏈及其間的非氟代基團(tuán)組成的。丙烯酸高氟烴酯類樹脂型拒油劑，如商品名為Scotchgard FC-208，結(jié)構(gòu)式如下：該類拒油劑在整理織物時，其在織物上的分布如下：用FC-208整理的織物具有良好的防水防油性能，但當(dāng)織物再污染以后，這些油垢不僅不能脫落，而且洗液中已分散的油性污垢又會重新沾附到織物上，即易于再污染。為了改進(jìn)全氟丙烯酸酯的這種缺點(diǎn)，大量的研究時設(shè)法賦予全氟化合物以親水性。有的將乙烯亞胺與全氟化合物反應(yīng)，合成高防油性及中等防水性的化合物，有的使乙基全氟辛酸酯與聚乙烯亞胺側(cè)鏈上的伯胺基反應(yīng)，生成物的化學(xué)結(jié)構(gòu)如下：用此整理的織物具有良好的防油性，物防水行，但油垢脫落性及再污染性有所改善。后來有人使用四羥甲基氯化磷（THPC）與全氟辛胺的1：1反應(yīng)物處理織物，可以獲得良好的防油性、油垢脫落性和防再污染性。FC-218是將含有全氟基的連段與親水性聚合物進(jìn)行嵌段共聚.用此整理的織物，可以獲得優(yōu)良的防油性及油垢脫落性。含氟聚合物拒油劑也可由一種或幾種氟代單體一種或幾種非氟代單體共聚而成。非氟代單體的結(jié)構(gòu)以及它們與氟代單體的比例影響含氟聚合物的拒水拒油性及其它性能，如熔體流動性及硬度。具有交聯(lián)作用的共聚單體如羥基，環(huán)氧基或乙烯基可以增加拒水拒油聚合物的耐久性。為了降低含氟聚合物的成本或改善其性能，含氟聚合物通常與非氟代填充聚合物混合使用，如聚丙烯酸酯或聚甲基丙烯酸酯。含氟聚合物也可以和非含氟拒水劑混合使用。含氟聚合物和吡啶型拒水劑混合使用，在棉織物上具有良好的協(xié)同效應(yīng)，而且防水性和耐洗性極好。近年來，含氟拒水拒油劑主要與含有交聯(lián)劑的耐久性石蠟乳液一起應(yīng)用。雖然各種疏水性烴類拒水劑可以增強(qiáng)含氟聚合物拒水拒油的拒水拒油性和耐久性，但是有機(jī)硅拒水劑

則會降低其拒油性。然而，也有由含氟聚合物和有機(jī)硅組成的拒水（油）劑。在同一個分子上含有氟和硅原子的拒水劑已被研制出來。用六氟丙酮為原料合成了氟烷基聚硅氧烷，在羊毛織物上得到了良好的拒水拒油性。此后，又出現(xiàn)了大量的有關(guān)含氟和硅的拒水拒油劑并適用于棉、錦綸及滌綸的拒水和拒油整理。
