自20世紀60年代起，聚硅氧烷系列開始用于紡織品，主要用作拒水劑、紗線潤滑劑、消泡劑、纖維油劑、柔軟劑等．其中大量用作柔軟劑的是聚二甲基硅氧烷和羥基聚硅氧烷．70年代開始，將聚二甲基硅氧烷改性開創了紡織品柔軟整理的新局面，主要有氨基聚硅氧烷、環氧基聚硅氧烷、聚醚聚硅氧烷、聚醚環氧聚硅氧烷及聚醚／氨基聚硅氧烷等．

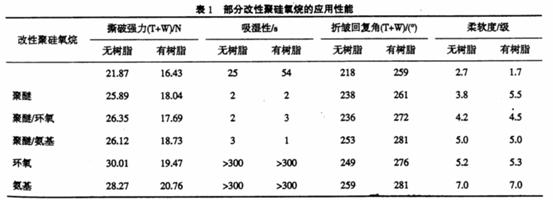

各種改性聚硅氧烷的性能是有差異的，部分改性聚烷氧烷的應用性能如表1[1]
經各種改性聚硅氧烷整理的織物，柔軟度和彈性都有不同程度的提高，尤以氨基聚硅氧烷最佳，廣泛應用于各種織物的柔軟整理，可使棉、麻、羊毛、蠶絲、滌綸、錦綸和腈綸等織物獲得柔軟、滑爽、豐滿的手感，光澤柔和的外觀．由于氨基的極性，氨基聚硅氧烷可以與纖維的羥基、羧基等相互作用，產生很好的取向性和吸附性，使纖維之間摩擦系數下降，感到良好的柔順性．氨基聚硅氧烷在纖維表面結膜，使織物具有良好的彈性，目前使用的氨基聚硅氧烷柔軟劑都是偶聯劑與D4本體聚合后，施加大量乳化劑的微乳液，乳液穩定性較好．但是通過二十余年的應用實踐，發現有以下一些缺點：(1)整理后的織物易泛黃；(2)天然纖維經整理后失去了親水性，影響服用效果；(3)經整理后很難從織物上剝離，影響織物套染和修色；(4)在高溫、堿劑、高剪切力等工藝條件下易破乳，使織物上產生“油斑”和粘輥、粘缸等現象．針對上述缺點，國內外助劑行業對于氨基聚硅氧烷的研究和開發主要是低黃變和親水性系列．
1 低黃變氨基聚硅氧烷的發展
目前商品化的氨基聚硅氧烷中，90％以上是氨乙基亞氨丙基聚硅氧烷，在聚硅氧烷的側鏈上有2個氨基(1個伯氨基和1個仲氨基，含有3個活潑氫原子)是造成黃變的根源．
1．1 黃變機理

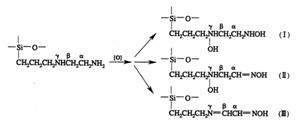

N—p—氨乙基—7—氨丙基聚二甲基硅氧烷在光、熱作用下，初級氧化產物有3種：
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
