手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

黃D-3RNL、玫紅D-FR和藍D-．4BN為直接混紡染料三原色。由于它們的相容性較好，上染基本一致，色牢度較好(表1)，所以在實際生產中較多地應用于染淺鮮色。值得注意的是，黃D-3RNL在染色，特別是染紗線時容易產生色花。直接染料產生輕度色花，解決方法一般為：在染液中添加平平加0 0．5～1 g／L或凈洗劑209、613(雷米邦A)2～4 g／L，繼續染色30～45 min，通過移染作用達到勻染目的；如果出現嚴重色花，只有采用堿劑+還原劑進行剝色后，再重新染色。但是，黃D-3RNL若發生染花很難剝盡。據資料介紹，在直接混紡(D-型)染料中有不少品種采用三嗪環作為連接基，既加大了染料的直接性，又提高了染料的高溫穩定性，還改善了染料的牢度性能。有的品種既是直接混紡染料，又是直接耐曬染料，例如C．I．直接黃86(直接耐曬黃RL)、黃106(直接耐曬黃ARL)、黃161(直接耐曬黃3RNL)、紅83(直接耐曬紅玉BLL、紅83：1(直接耐曬紅玉BL)、紅224(直接耐曬大紅F2G)、紅227(直接耐曬紅FR)、紫66(直接耐曬紫4BL／5BL)、藍70(直接耐曬藍RGL)、棕95(直接耐曬棕BRL)、黑166(直接耐曬黑B)等。

表1宜染淺色的直接混紡染料三原色染色牢度

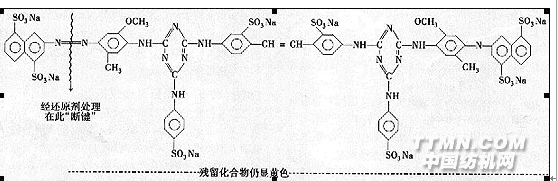

實踐證明，這些染料中，雙偶氮和三偶氮結構的染料較容易剝色，但單偶氮結構的卻很難剝盡，所以采用這些染料染色只能一次染成。以下是黃D-3RNL的化學結構式：

由此可見，分子結構中的偶氮基經還原劑處理后雖可斷鍵，但殘留物仍顯黃色，再用NaOH(片狀)5 g／L+雕白塊8 g／L+滲透劑T l g／L，經過100℃×6 min剝色處理，結果呈淺黃色。因此，這些染料染色紡織品，一旦染花，除非改染深黑色，要染原來的顏色很困難，印花也

+精練劑法均能達到上述要求。前處理不均勻也會造成色花，此類色花比在染色過程中形成的色花更難修復，尤其是紗線。

(2)在加入染料前先加入勻染劑處理10～15 min，這對所有直接性高容易染花的染料都非常必要。在溢流機上使用直接染料的勻染劑，應避免因泡沫多而堵布，造成色花。此外，促染劑（電解質）不宜在始染階段一次性加入，宜在中染階段先加總量的1／2，終染前將染浴溫度降至85℃后，再追加1／2，并繼續運轉15～20 min即可。實踐證明，這樣染色的殘液(腳水)不會太清，所以染色結束時如與標樣有偏差，則可在原液中追加促染劑或加相應染料予以糾正。

(3)嚴格控制升溫速度。一般40℃始染，并以1～1.5℃／min的速度升至98～100℃。有時蒸汽壓力大，升溫過快，亦會使染浴中的染物因受熱不勻而導致色花，尤其是循環溢流染色機的熱交換器和噴淋管，需保持暢通。
