一、前言 卷染機適合目前市場對多品種小批量織物的染色需求，可間歇式生產，發展前景看好應用越來越廣泛。卷染機控制方面要求具備自動記道、自動計數、自動換向、自動掉頭、自動停車、防墜液等功能，在整個工藝過程中，要求保證布匹的張力和線速度恒定，因此對系統的自控控制水平要求較高。國內較為傳統的卷染機大部分采用雙直流電機控制，只能達到近似的恒張力控制效果，也有采用單變頻器的卷染機，放卷采用異步電機直流制動的方式，收放卷用接觸器在變頻器和直流制動之間進行切換，以上這些方案，分析其原理，都是在較大誤差情況下的一種近似結果，因此控制效果不盡如人意。進口的高檔卷染機，有的采用伺服控制，有的是用價格昂貴的工程型變頻器來實現，效果較為理想，但是對于國內的用戶來說，成本壓力很大。本文以一個工程實例來說明采用匯川張力控制專用變頻器精確并巧妙的完成卷染機的工藝要求。 CLM158巨型卷染機技術指標： ◆門幅：1800——3600mm◆最大卷徑：1500mm◆車速：20——150m/min◆最高溫度：98℃◆張力調整范圍：300～1000N.jpg)
.jpg)

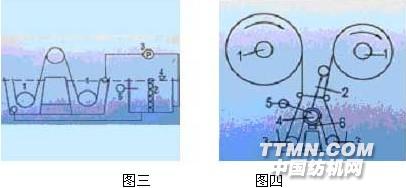

圖四是卷染機工作的示意圖，這是一個典型的中心卷曲控制系統。未染色的布匹首先通過上布電機卷曲到其中的一個輥筒上，在輥筒的傳動軸上安裝有計數用的接近開關，此時控制系統計下整卷布的道次，上卷完畢，采用人工的方式把布匹的一頭卷到另外一個輥筒上面，待包覆緊密即可正常開始工作。此時兩個輥筒朝著同一個方向運轉，控制的要求是保持布匹上的張力恒定，保持布匹在染液經過的時間一致，也就是線速度恒定。這是個沒有線速度反饋的驅動系統，但線速度又實實在在的隨著輥筒的半徑的變化在變化。因此，控制系統需要適應這種獨特的要求。 匯川MD330變頻器為卷染機的高性能控制提供了理想的驅動平臺。在江蘇地區各個卷卷機廠家以及最終用戶處的實際使用情況表明，采用MD
二、采用張力控制專用變頻器的卷染機電氣系統
