香蕉网在线观看,亚洲午夜片,免费污污视频

打印
字號(hào)
- 大
- 中
- 小
收藏

PTT織物的染色工藝研究

來源：印染在線　發(fā)布時(shí)間：2010年02月25日

高麗賢，蔣衛(wèi)強(qiáng)，曾志豐

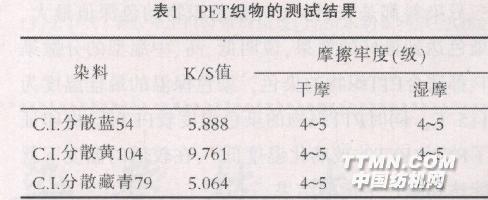

PTT（聚對(duì)苯二甲酸丙二醇酯)是一種新型的聚酯產(chǎn)品．PTT 織物具有優(yōu)良的特性。在化學(xué)纖維應(yīng)用領(lǐng)域中．PTT纖維綜合了錦綸的柔軟性(并具有更好的色牢度)、腈綸的膨松性(而避免了磨損傾向)、滌綸的抗污性(卻具備了很好的手感)．再加上PTT本身固有的彈性功能．將各纖維的優(yōu)良性能聚于一體．成為當(dāng)前國際上新開發(fā)的熱門高分子新材料之一[1]. 1 染色1．1 材料資料上查得PTT纖維用分散染料染色最好[2].故本實(shí)驗(yàn)取用我公司現(xiàn)有的幾種染料試驗(yàn)染色工藝．所用染料為高溫型的C.I.分散藏青79．中溫型的C．I．分散黃104．低溫型的C．I．分散藍(lán)54三種。實(shí)驗(yàn)所用的織物是由兩根短纖紗合成的紗線單向針織而成。用于比較的PET織物是與之相同的。實(shí)驗(yàn)中醋酸用于調(diào)節(jié)pH值；染色使用亞磯工業(yè)股份有限公司的染色小樣機(jī)。1．2染后測(cè)定1．2．1 色深值染后織物顏色的深淺用K／S值來表示．而K／s值是通過基于Kubelka-Munk公式的BYK?Gardner分光光度計(jì)測(cè)得的：K/S=(1-R)2/2R式中:R是在給定織物的最大吸收波長處測(cè)得的反射率。1．2．2染色摩擦牢度按照GB／T3920-1997測(cè)試方法。2染色結(jié)果與討論本實(shí)驗(yàn)用3種染料分別在不同溫度、pH值、染色保溫時(shí)間和浴比等4個(gè)方面對(duì)PTT織物染色并與PET織物的染色結(jié)果相比較來討論P(yáng)TT纖維的染色工藝．、實(shí)驗(yàn)中PET纖維染色工藝為溫度130℃，pH值4．5．保溫時(shí)間40 min，浴比1：30，染料用量(0.w.f．)為1％．PET織物染色測(cè)試結(jié)果如表1。2．1 溫度變化探討PTT的染色性能同定保溫時(shí)間30 min、浴比1：30和pH值為5不變．改變?nèi)旧珳囟龋接憸囟茸兓瘜?duì)PTT染色的影響，染色結(jié)果如表2。由表2結(jié)果可以看出，PTT織物的染色深度隨著溫度的升高先增大后減小．在115℃時(shí)效果最好。這是因?yàn)?/div>

染色溫度升高，染料分子動(dòng)能增大．纖維無定型區(qū)內(nèi)分子鏈段運(yùn)動(dòng)較劇烈．孔隙增大或形成的機(jī)會(huì)增加，上染百分率提高．上染速率也較快。當(dāng)溫度再升高之后，南于纖維上的染料和染液中的染料已經(jīng)達(dá)到染色平衡，故上染百分率不再增加．相反．纖維吸附染料又是一個(gè)放熱過程．溫度升高反而會(huì)降低染料的吸附量。所以當(dāng)溫度高于115℃之后．纖維的K／S值會(huì)降低。由表l和表2的比較可以看出，PTT 在115℃就能比PET在130℃染得更深的顏色．而且分散染料對(duì)PTT纖維染色色牢度與PET纖維相比基本不變，說明PTT織物適合用分散染料進(jìn)行染色。再由表2中的三只染料染色K／S數(shù)據(jù)可以看出,三只染料都是在115℃時(shí)染色織物的色深值最大．染色達(dá)到最好的效果，說明低、高、中溫型的分散染料都適合PTT織物的染色，染色保溫的最佳溫度為115℃。同時(shí)PT織物的染色溫度較PET低．也印證了PTT比PET的玻璃化溫度低[3]. 在較低的溫度下就能達(dá)到染色平衡的結(jié)果。

1 2
