孫戒，胡瑋琳，毛小燕，汪海波

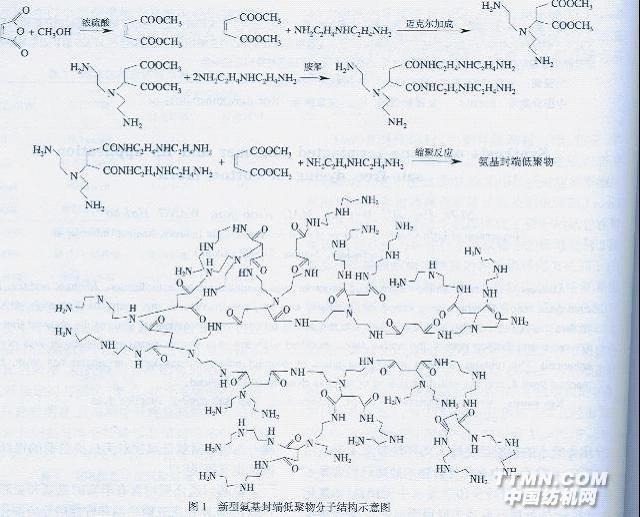

印染廢水的排放已經給人類環境帶來了嚴重污染．目前對印染廢水中有機化合物的處理已經取得了很大的進展，但是對減少印染廢水中無機鹽(如氯化鈉、元明粉)的處理研究尚未取得明顯效果．廢水中鹽含量過高，將直接改變河水中的水質，破壞水生態環境同時，過高鹽分將導致土質鹽堿化．針對水中鹽含量過高對人類危害的問題，國內外專家作了大量的研究：例如合成了很多低鹽染色的活性染料；通過纖維素陽離子改性，制造出一系列改性纖維；通過無鹽染色助劑的使用，降低活性染料染色過程中鹽的使用；利用網狀低聚物對無鹽染色前的棉纖維進行改性也有報道． 氨基封端低聚物含有豐富的氨基和亞胺基且成網狀結構，能在次亞磷酸鈉和檸檬酸等的催化下同棉纖維進行交聯，實現棉織物的無鹽染色，同時染色后有很好的上染百分率和固色率，染色后色牢度良好．本文用自制的氨基封端低聚物對棉織物進行染色前改性，并研究了改性后棉織物的染色性能．1試驗1．1材料和儀器 織物：全棉漂白府綢布(市售)；藥品：二乙烯基三胺、馬來酸酐、甲醇、檸檬酸、次亞磷酸鈉、元明粉、碳酸鈉(均為分析純)；濃硫酸f98％)；雷瑪素紅3B、雷瑪素黃RR、雷瑪素藍RR(德司達公司)．儀器：722S可見分光光度計(上海棱光技術有限公司)，Datacolor600電子測色配色儀(美國Datacolor公司)，SHBllI循環水式多用真空泵(鄭州長城科工貿有限公司)，BSl10B電子分析天平(北京賽多利斯天平有限公司)，SHA—C恒溫震蕩器(常州國華有限公司)，SW一12耐洗色牢度實驗機(萊州市電子儀器有限公司)，Y571B牢度摩擦試驗機(溫州市大榮紡織標準儀器廠)，101A一2B電熱鼓風干燥箱(上海實驗儀器廠有限公司)．1．2合成1．2．1端氨基低聚物的合成原理 馬來酸酐和甲醇反應生成馬來酸單甲酯，然后在濃硫酸催化下進一步與甲醇反應生成馬來酸二甲酯，
.jpg)
1．2．2端氨基低聚物合成方法
在250mL四口燒瓶中加入40g馬來酸酐、40mL濃硫酸和100mL甲醇，攪拌，升溫至回流溫度并維持此溫度，TLC跟蹤直至反應終點，再減壓蒸出甲醇。然后降溫、過濾，即可得到無色透明的馬來酸二甲酯．在四El燒瓶中加入27mL二乙烯三胺，冷水浴冷卻，電磁攪拌，通入N：保護，用恒壓漏斗滴加32．7mL馬來酸二甲酯和50mL甲醇的混合溶液，滴加完畢后撤出水浴，室溫反應4h，溶液由無色變為淺黃色，再加熱至130-135℃．通N2：一段時間后，邊加熱邊蒸出甲酶直到反應體系變得很粘稠，停止反應即得黃褐色端氨基低聚物．
1．3棉織物改性．
將棉纖維在3．5g／L氨基封端低聚物的溶液中（其中含檸檬酸2g／L、次亞磷酸鈉3g／L)，60℃恒溫浸漬40min，浴比1：30，二浸二軋，軋余率100％，放置于烘箱中烘干后，150℃焙烘3min，然后熱水清洗，烘干．
1.4活性染料染色
30℃入染，保溫30min，以1℃／min升溫至60℃，保溫20min，加入Na2C0310g／L，繼續保溫染色40min[染料用量2％(owf)，浴比1：50]．
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
