手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

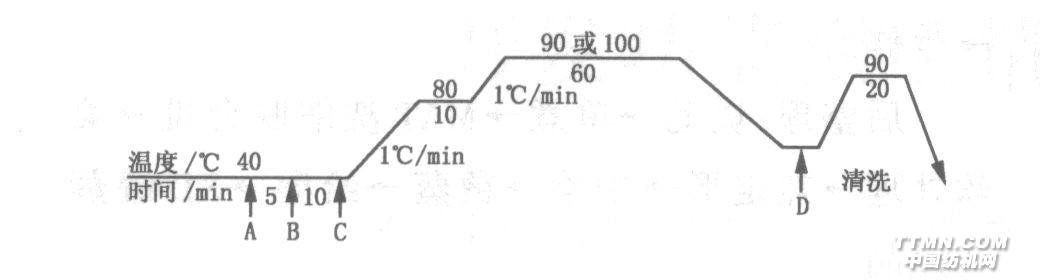

常規陽離子染料可染滌綸的染色溫度為120℃。竹炭滌綸纖維由于炭粉的存在，其玻璃化溫度為78～82℃，比常規滌綸低，再加上其具有微細孔隙結構，對染料具有更強的吸附性能，因此，竹炭滌綸纖維適合在較低溫度下采用陽離子染料染色。選用Dystar公司的阿斯屈拉崇 (Astrazon)系列新型陽離子染料，分別在90℃和100℃時對竹炭滌綸條進行染色實驗，染色過程見圖1。由于陽離子染料在染浴中帶正電荷，而竹炭滌綸帶負電荷，因此，陽離子染料容易與竹炭滌綸的陰離子結合，吸附在纖維表面，進而擴散到纖維內部，容易產生染色不勻現象。另外，陽離子染料在竹炭滌綸上的移染性能低，一旦發生上染不勻，延長染色時間也難以改善。因此，為保證竹炭滌綸的勻染性，在染浴中先加入醋酸、元明粉，以延緩染料的上染過程，并嚴格控制升溫速率 (1℃／min)，染浴的pH值保持在4．5。當染色溫度高于玻璃化溫度82℃時，由于竹炭滌綸的大分子鏈段的解凍，運動加劇，染料分子很容易從纖維表面向內部擴散，上染速率增加很快，因此，采取分段升溫的染色過程，升溫至80℃保溫10 min，然后再次以l ℃／min的速率升溫至90℃或100℃，保溫60 min后降溫，并注入清水、209凈洗劑，升溫至90℃清洗20 min。竹炭滌綸在染色溫度90、100℃的染色牢度見表2。從表1可以看出，竹炭滌綸采用100℃染色牢度較好，因此，竹炭滌綸條大樣采用100℃染色。A醋酸(O．40 g/L) B元明粉(2 g/L) c 阿斯屈拉崇紅(O．15％)，阿斯屈拉崇藍(O．25％)，阿斯屈拉崇黑(5％) D 凈洗劑(2 g/L)圖1竹炭滌綸條染色過程表190、100℃染色竹炭滌綸條的色牢度 級

色牢度		染色溫度／℃
		90	100
耐熱壓牢度 耐煮呢牢度 耐罐蒸牢度	原樣變化 棉布沾色 原樣變化 毛布沾色 滌布沾色 原樣變化 毛布沾色 棉布沾色 滌布沾色 睛綸沾色 錦綸沾色 醋酯沾色	4 4-5 4 2-3 3 4 4-5 4-5 4 4-5 4 4	4 4-5 4 3-4 3-4 4 4-5 4-5 4 4-5 4 4

2后整理工藝在后整理工藝中，關鍵是要保護竹炭滌綸的微孔結構，并避免在燒毛過程中竹炭滌綸因熔融而影響呢面。經熔點儀測試，竹炭滌綸纖維的熔點為248．6℃，而常規滌綸纖維為265℃，竹炭滌綸纖維的熔點比常規滌綸低17℃，因此，燒毛溫度不能過高，采用中溫燒毛。在洗縮前，對織物進行單煮(90℃×30 min，上機加壓)預定形。為避免竹炭滌綸纖維表面的微孔結構被有機硅柔軟劑形成的硅膜覆蓋、導致微孔不通而影響其功能，柔軟處理時采用親水性柔軟劑，軋液濃度1％，軋液率70％；控制熱定形溫度150～160℃，30 s，進一步避免竹炭滌綸的微孔結構受損傷。
