手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

苧麻纖維吸濕透氣性好，且含有嘧啶、嘌呤等成分，具有防腐、防菌、防霉等功能，適宜紡織各類保健用品，是一種優良的紡織原料；它還可與棉、絲、毛或化纖進行混紡和交織，形成風格獨具的面料產品，其優越性與獨特風格是其他纖維無法比擬的. 但是苧麻纖維結晶度和取向度高，分子結構緊密，影響染料滲透能力，且苧麻纖維在水中明顯地呈負電性[1]，使色譜較全的直接染料、活性染料等不易上染苧麻纖維，造成苧麻纖維著色淺、色光萎暗、色牢度差等缺點. 這些因素在很大程度上影響了苧麻紡織品在市場上的競爭力. 為了提高苧麻織物的可染性，國內外的染整工作者長期致力于改善苧麻染色性能的研究，主要包括對苧麻纖維的陽離子化、液氨整理、銅氨溶液改性、氰乙基化改性和乙二胺改性等方面[2-6].雖然這些方法都能提高苧麻織物的染色性能，但都存在一些問題. 如陽離子化改性造成織物染色不勻，且預處理需要用NaOH；液氨整理則成本較高；銅氨溶液不穩定，易放出NH3；氰乙基化改性需要NaOH 較多，需要硫酸中和，且氰基過多會導致有效羥基減少，上染率反而下降；乙二胺法中苧麻織物需要先用堿液溶脹，然后由環氧氯丙烷與溶脹的苧麻反應生成纖維素醚，纖維素醚再與乙二胺反應接枝，工序多，且堿液濃度較大，不易處理.這些改性工藝均存在著不同程度的環境保護問題. NMMO是一種綠色環保型溶劑，不僅用于溶解纖維素生產綠色纖維-Lyocell 纖維，而且廣泛用于纖維素分離膜、纖維素改性等研究. 它的毒性比乙醇還要小[7]，且可回收，被認為是目前最有前途的纖維素有機溶劑，也是目前能真正實現工業化生產且前景可觀的一種溶劑. 研究表明，NMMO 質量分數在65%以下可以使纖維均勻溶脹而不溶解[8]. 本文的研究目的是探索利用環保型有機溶劑NMMO 處理苧麻織物來改善其染色性能的可行性.1 實驗部分1.1 實驗材料和儀器試驗所用苧麻織物為四川省紡織工業研究所提供的經

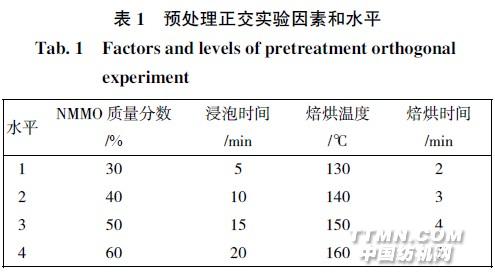

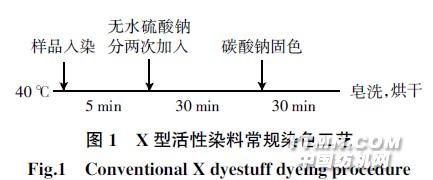

過退漿、煮練的半制品，紗線細度為28.1 tex，密度為236 根/10 cm. 所用藥品包括：NMMO 溶液，含NMMO 60%，無水硫酸鈉，碳酸鈉，均為分析純；活性艷橙X-GN，活性艷紅X-3B 和活性艷蘭X-BR，商品染料.試驗所用儀器包括：恒溫水浴鍋，SD-400 型軋車，廣東省鶴山精湛染整設備有限公司產品；Hz-85型熱定型機，UENOYAMA KIKO CO LTD 產品；Y571B 型摩擦牢度儀，溫州紡織儀器廠產品；X-rite 8200 型積分球式分光光度計，美國愛色麗公司產品；YG065N 型電子織物強力試驗儀，山東萊州市電子儀器有限公司產品. 1.2 實驗方法1.2.1 NMMO預處理苧麻織物NMMO浸泡苧麻織物一定時間（60 度，浴比1 ：5）--二浸二軋（軋余率80%）--熱風焙烘--熱水洗3次--80 度烘干.實驗按照表1 所示的正交實驗工藝進行.1.2.2 X型活性染料染色X型活性染料常規染色工藝曲線如圖1 所示. 其中活性艷紅X-3B（o.w.f）為3%，浴比1 頤30，無水硫酸鈉30 g/L，碳酸鈉15 g/L. 為確定NMMO 預處理織物的最佳染色工藝條件，本文以活性艷紅X-3B 為染料，設計如表2、表3 所示的正交實驗工藝對改性后的苧麻織物進行染色.
