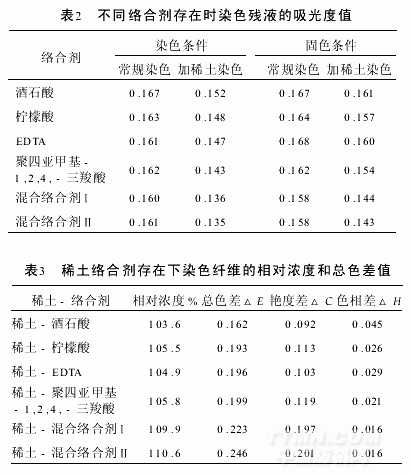

.png)
由表２可知：（１）在染色條件下，當(dāng)絡(luò)合劑中加入稀土溶液后，稀土能起促染作用，尤以混合絡(luò)合劑效果為好；（２）在固色條件下，當(dāng)絡(luò)合劑中加入稀土溶液后，稀土仍能起促染作用，但與染色條件相比，固色條件下染色殘液的吸光度值比染色條件下殘液的吸光度值要高，從所用６組絡(luò)合劑的測(cè)定結(jié)果來(lái)看，使用絡(luò)合劑后可以減弱稀土離子的水解程度，增加促染效果．但如果絡(luò)合劑太穩(wěn)定，除了防止稀土離子水解外，受絡(luò)合平衡的影響，會(huì)將已與織物作用的部分稀土離子剝落下來(lái)，導(dǎo)致上染率下降；絡(luò)合劑不太穩(wěn)定時(shí)，由于稀土離子氫氧化物的溶度積小，水解效應(yīng)強(qiáng)于絡(luò)合效應(yīng)，雖然染液中沉淀量較常規(guī)染色法減少，但對(duì)織物的上染率變化不明顯．綜合上述２種原因自行配制的混合絡(luò)合劑要優(yōu)于單一絡(luò)合劑，可以較好地克服水解效應(yīng)和絡(luò)合效應(yīng)對(duì)染料上染過(guò)程中的不利因素，提高染色織物的相對(duì)濃度和總色差，降低染色殘液的吸光度值，提高染料的利用率．因此，使用更為理想的混合絡(luò)合劑對(duì)提高染色織物的相對(duì)濃度和艷度是非常有益的．
２.３稀土絡(luò)合劑對(duì)苧麻纖維染色牢度等的影響
在相同條件下，對(duì)常規(guī)染色織物和添加稀土絡(luò)合劑的染色織物進(jìn)行水洗牢度和摩擦牢度的測(cè)定，實(shí)驗(yàn)結(jié)果見(jiàn)表４．
.png)
由表４可知，在Ｃ．Ｉ．活性紅１９５染色過(guò)程中，添加稀土絡(luò)合劑的染色織物和常規(guī)染色織物的水洗牢度和摩擦牢度一致．同時(shí)，采用掃描電鏡對(duì)常規(guī)染色織物和添加稀土溶液后染色織物的表層結(jié)構(gòu)進(jìn)行了測(cè)定，發(fā)現(xiàn)經(jīng)添加稀土溶液染色、固色后的織物其表層結(jié)構(gòu)變得略為疏松，手感變好．
<<上一頁(yè)[1][2][3][4]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
