2．4助劑對自制粘合劑應用性能的影響
2．4．1柔軟劑的影響
為了提高涂料印花織物的實物水平，以及便于篩網印花能順利地進行，在印花色漿中加入二羧酸酯或含有有機硅類的柔軟劑，能使印花織物表面平滑、手感柔軟。但同時也帶來一些負面作用，即降低了膠膜的抗粘連性、使織物泛黃或易沾污。表4、表5和圖3列出了所選柔軟劑的效果和性能比較。由表5和圖3可知，添加MagnasoftSRS及JS—RR柔軟劑的膠膜吸水率較小，這可能是由于此兩類屬于親油性的有機硅類柔軟劑，從而使膠膜的耐水性提高；各種柔軟劑處理后的布樣手感的改善除MagnasoftSRS外都不明顯，而且抗粘連性、水洗牢度和白度都有所下降。
通過側鏈與其他有機基團形成獨特的結構，有機基團朝外排列，Si一0鏈鍵能高達450kJ／mol、鍵長較長、鍵角較大，Si一0之間容易旋轉，其鏈一般為螺旋結構，決定了聚硅氧烷具有優良的熱穩定性、憎水性、潤滑性及柔軟性，用途廣泛(如用作防水劑、柔軟劑、脫模劑等)，在膠漿中引入聚硅氧烷，有助于提高膠漿的耐水性、柔軟性及防粘性。
2．4．2．3有機氟化合物

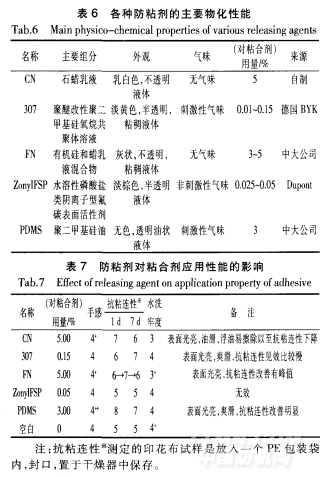

基于有機氟化合物結構的特殊性(含有C—F鍵，鍵能高、鍵長短且表面能很小)，賦予了有機氟化合物諸多獨特的性能，如優異的熱穩定性、耐化學藥品性、憎水憎油性和不粘性等，因此，有機氟化合物應該是很好的防粘劑，當然，氟含量不同其不粘性也存在著一定的差異。全氟氟油是效果很好的防粘劑，但是供選擇的品種較少，而且價格昂貴不適宜應用于膠漿的防粘改性。此外，有機氟乳液供選擇的品種也不多，且有些熔融溫度很高，在膠漿的熱處理中未能熔融成膜，從而一直以顆粒狀態存在于膠漿中充當填料，即使含氟量較高，其不粘性也得不到充分體現。表6、表7列出了所選防粘劑的效果與性能比較。
.png)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
