ZW603放置兩周不會變質(zhì).粘度也不變化混合糊料耐儲存穩(wěn)定性比海藻酸鈉有所改善，海藻酸鈉比例越大糊料越容易腐敗變質(zhì)。3：7~g合糊料放置一周后粘度基本不變.離心分離后不沉淀、不分層，可以滿足實(shí)際生產(chǎn)的需要。
2.1.6曳絲性
曳絲性是指糊料垂直流動時(shí)成絲的能力，反映了糊料的粘彈性能.與其印花性能和印制效果有直接關(guān)系曳絲性的好壞與印花效果有很大關(guān)系.尤其是輪廓清晰度海藻酸鈉曳絲性好，ZW603曳絲性很差.混合糊料隨著海藻酸鈉比例的加大曳絲性變好而3：7混合糊料的曳絲性很好.基本與海藻酸鈉一樣，這可能是由于兩種糊料發(fā)生某種形式的鍵合。
2.1.7皮膜強(qiáng)度的測定
印花織物在烘干后到染料固色前這段時(shí)間的存放過程中.可能會出現(xiàn)干色糊由于布面相互摩擦而引起印花花紋處露底.以及在其他花位或未印花部位造成沾色等問題.這都與糊料形成的漿膜強(qiáng)度有關(guān)。
各種混合糊料的皮膜強(qiáng)度經(jīng)測試后均達(dá)到4～5級以上符合要求
2.2印制效果測試

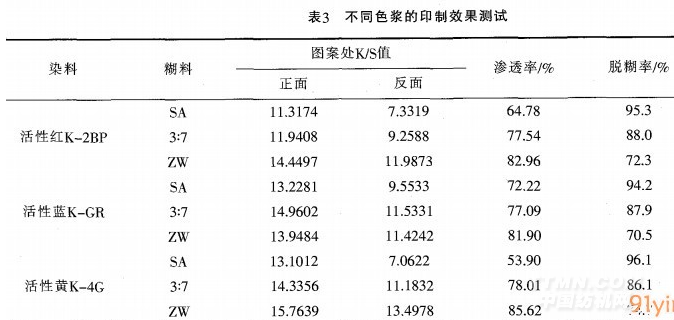

選用三種活性染料配制色漿.印花凈洗后測試滲透性和脫糊率。目測評價(jià)輪廓清晰度.結(jié)果見表3
.png)
由表3可以看出.對于試驗(yàn)選用的三種染料.測試指標(biāo)的變化趨勢一致：ZW603的表面得色量和滲透性最高，3：7混合糊料次之.海藻酸鈉最差。這是 由于聚丙烯酸分子中的負(fù)性基團(tuán)比藻酸鈉分子中的一COO一基團(tuán)強(qiáng)得多，更有利于染料向纖維轉(zhuǎn)移。滲透性好則主要是因?yàn)閆W603糊料的粘度最低。
海藻酸鈉脫糊率最好，3：7混合糊料次之.ZW603最差。這是因?yàn)閆W603雖然不與染料反應(yīng).但是高分子鏈對纖維的較強(qiáng)吸附，加上難溶性丙烯酸多價(jià)鹽的形成，使增稠劑較難從織物上洗凈.導(dǎo)致手感較硬。3：7"7g合糊料脫糊率不及海藻酸鈉.但~LZW603有了較大改善，試驗(yàn)的三種染料均達(dá)到85%以上，滿足印花糊料的一般要求.可以通過加強(qiáng)水洗提高其脫糊率。
單獨(dú)使用海藻酸鈉的織物輪廓最清楚，粗細(xì)均勻：單獨(dú)使用合成增稠劑的織物輪廓清晰度差，線條模糊.這是由于其很強(qiáng)的吸濕性導(dǎo)致汽蒸過程中吸收大量水分.造成滲化：3：7混合糊料與海藻酸鈉輪廓清晰度相差不大。綜上所述.復(fù)配比例為3：7的混合糊料得色量、
<<上一頁[1][2][3][4][5][6][7][8]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
