手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

與苧麻、亞麻相比,大麻果膠含量更高(達40%以上),因而脫膠難度大。此外,大麻的結晶度和取向度高,化學反應性差,化學試劑可及度低,直接影響了麻產品的后處理加工,限制了高檔麻產品的開發。為改善大麻織物染色性能差的問題,許多研究者通過對大麻纖維進行改性處理,以提高其上染率,進而提高產品品質。

試驗采用尿素對大麻纖維進行高溫膨化,在高溫下,尿素滲透進入大麻纖維的同時自身發生熔融,并氣化分解成氣體,從而增加纖維的毛效和表面粗糙程度。另外,尿素具有吸濕助溶作用,其滲透進入纖維內部的同時會攜帶一定量水分子進入大麻纖維無定形區,增加了纖維無定形區的空間,在浸染染色時對染液有較好的吸附能力。

1　試驗

1.1　材料與儀器

織物　55. 6 tex×55. 6 tex 212根/10 cm×212根/

10 cm半漂大麻布

染料與助劑　活性染料Levafix大紅CA(德司達公司),尿素,元明粉,純堿,凈洗劑209。

儀器　LA 2002-A新紅外線試色機(靖江市新旺染整設備廠),Color-Eye 3100測色配色儀(美國GretaMacbeth公司),YG(B)871型毛細管效應測定儀,Mod-elLLY-10烘箱,YG(B)026E-250型電子織物強力機(均為溫州市大榮紡織儀器有限公司)。

1.2　工藝流程

半漂大麻布→尿素溶液預處理→預烘[90℃×(6~7)min]→焙烘→60℃水洗→染色→80℃皂洗

(凈洗劑10 g/L)→80℃水洗→晾干

1. 2. 1　浸染工藝

染色處方/(g/L)

Levafix大紅CA　　　　　10

元明粉50

純堿13

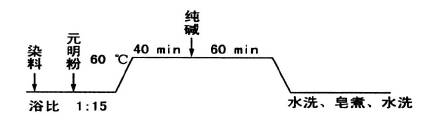

工藝曲線

1. 2. 2　性能測試

(1)K/S值　采用電腦測色配色儀測定染色后大麻纖維的K/S值。

 (2)斷裂強力　剪取20 cm×5 cm大麻布,用YG(B)026E-250型電子織物強力機測定經緯向強度。

2　結果與討論

2.1　尿素用量對大麻K /S值的影響

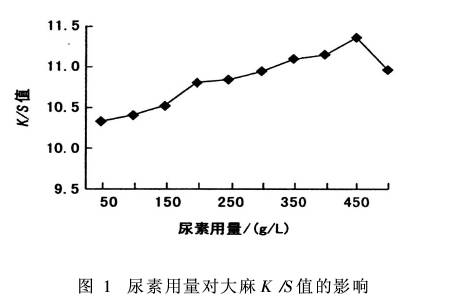

分別采用50, 100, 150, 200, 250, 300, 350, 400, 450和500 g/L尿素溶液處理大麻織物。尿素用量對大麻纖維染色K/S值的影響,見圖1。

由圖1可見,隨著尿素用量增加,染色大麻K/S值逐漸增大;但當尿素用量大于450 g/L后,K/S值出現下降。這是由于此時大麻纖維上的尿素吸附量已達到飽和,過量的尿素反而影響染料在染液中的擴散性能,使得染料上染率降低。所以尿素用量以450 g/L為宜。
