2·2 漿液性能
2．2．1 漿液黏度
.png)
從表2可知，在相同條件下，配方1的漿液黏度較 小，根據上漿的機械狀況結合上漿理論，漿液在潤濕被 黏物表面時，深入到被黏物的表面的凹處或縫隙、小孔 固化后，形成了具有一定強度和彈性的固體，由于上漿 車速較快，所以要求漿液的滲透性要好。滲透性的好 壞與漿液的黏度有關，漿液黏度小則滲透性好；反之則 滲透差，造成表面上漿，上漿率過低，從而嚴重影響紗 線的強力。用配方1形成的漿液黏度小，易滲透到纖 維內部，上漿均勻，有利于上漿 。
2．2．2漿液黏度穩定情況

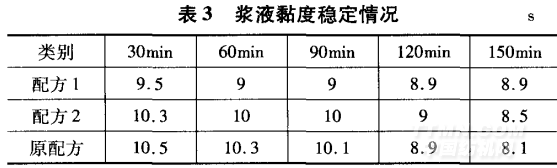

漿液黏度穩定情況見表3
.png)
漿液黏度穩定性的好壞，直接影響到上漿率的高 低，若漿液的黏度不穩定，則所漿紗線上漿率高低不 勻，紗線強力不勻，會嚴重影響紗線質量。從表3可 知，配方1的漿液隨時間的延長黏度變化不大，保持在 9 S左右，漿液穩定性好，能保證上漿率的穩定，從而漿 紗質量穩定。而原配方的黏度變化較大，漿液不穩定。
2．2．3漿紗品質的測定

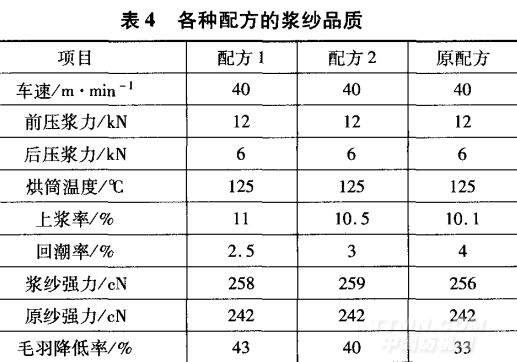

漿紗品質的測定見表4
.png)
后壓漿力的大小關系到經紗上漿率的高低，為了 提高上漿率，采用加大前壓漿力，同時減少后壓漿力的 方法，以增加滲透。從表4可知，用配方1的漿液漿 紗，上漿率明顯高于原配方，漿紗強力顯著增大，毛羽 率降低，所以固體丙烯酸漿料漿紗能達到較好的上漿 效果。 2．3漿紗效果對照

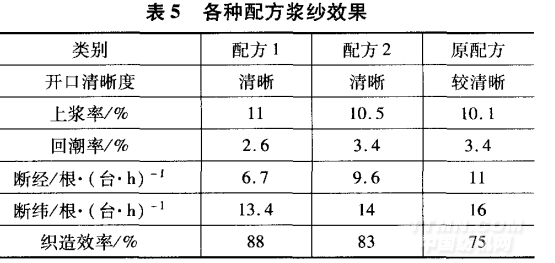

各種配方漿紗效果見表5。
.png)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
