2·1·6無皂黏合劑乳液粒子的TEM分析

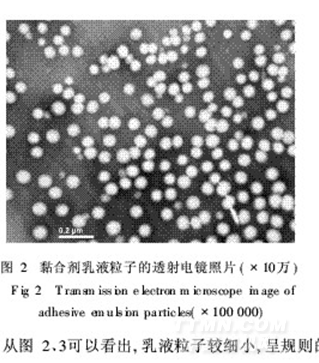

黏合劑乳液粒子在透射電子顯微鏡(TEM)下放大10萬倍,其形態結構如圖2所示,粒子的粒徑分布見圖3。
圖2
.png)

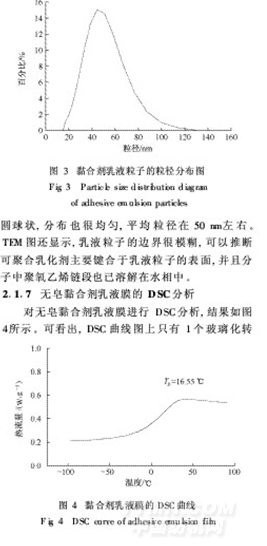

圖3
.png)
變區間,Tg為16·55℃,已知均聚物PBA、PMMA、PSt的Tg分別為-57、105、100℃,而在DSC曲線均無此種轉變,可說明各反應單體及馬來酸酐脂肪醇聚氧乙烯醚單酯化物共聚良好,不存在相應的均聚物。
2·1·8無皂黏合劑乳液膜的FT-IR分析

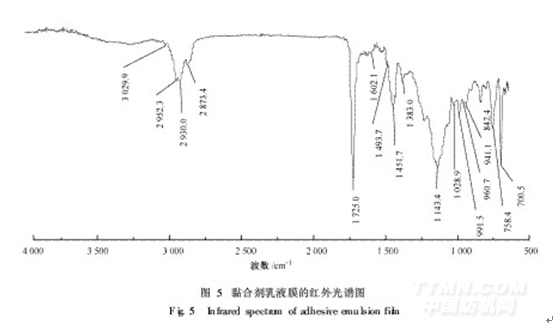

合成的無皂黏合劑乳液膜的FT-IR譜圖如圖所示。由圖可見,3029·9cm-1處是苯環上C—H伸縮振動峰;2952·3、2873·4cm-1處是—CH3的不對稱和對稱伸縮振動峰;2930·0cm-1處是—CH2的不對稱伸縮振動峰;1725·0cm-1處吸收峰是酯基中羰基CO的伸縮振動峰;1602·1、1493·7、1451·7cm-1處是苯環中CC的吸收峰;1383·0cm-1處是末端—CH3的吸收峰;1143·4、1028·9cm-1是C—O—C的吸收峰;991·5、842·4cm-1處是—CH3和—CH2面外彎曲振動吸收峰;960·7、941·1cm-1處是丙烯酸丁酯的特征峰;758·4、700·5cm-1處是單取代苯C—H面外振動吸收峰。由此可說明各單體及馬來酸酐脂肪醇聚氧乙烯醚單酯化物之間已經發生了共聚。
.png)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
