2結(jié)果與討論
2．1 丙烯酸十二酯活性單體對(duì)聚合物增稠性能的影響
保持1．2．2中其它反應(yīng)條件不變，改變活性單體在共混單體中的摩爾分?jǐn)?shù)，制得含不同量活性單體的乳膠，配成W(乳膠)= 2％的白漿，對(duì)反相乳液聚合物增稠性能的影響如圖1所示。
由圖1可知白漿體系的粘度隨活性單體摩爾分?jǐn)?shù)的增加而迅速提高。當(dāng)活性單體含量達(dá)到0．5％后，曲線趨于平緩。低分子量的丙烯酸十二酯可以改善聚合物的水溶性，提高了聚合物的增稠能力。但支化程度達(dá)到過(guò)飽和后，導(dǎo)致聚合物整體分子量過(guò)大，反而使聚合物水溶性下降，故白漿體系粘度變化不明顯。實(shí)驗(yàn)表明活性單體的用量占共聚單體摩爾數(shù)的0．5％時(shí)較合適。
2．2活性單體對(duì)聚合物抗電解質(zhì)性能的影響
用2％的CaCl2溶液按不同量加入到含自制的含活性單體的摩爾分?jǐn)?shù)0．5％增稠劑W(乳膠)=2％的200 g白漿A中，測(cè)試不同加入量下白漿的粘度，并在相同條件下和市場(chǎng)上的普通產(chǎn)品B進(jìn)行對(duì)比，如圖2所示。
由圖2可知，隨著2％CaCl2溶液的加入量的增加，普通產(chǎn)品白漿體系B的粘度迅速下降，到加入量4 mL時(shí)，其幾乎失去增稠能力。而自制的白漿體系A(chǔ)的粘度變化曲線比較平緩，到2％CaCl2 溶液加入量為4 mL時(shí)，仍具有相當(dāng)大的增稠能力。這說(shuō)明聚合鏈中引入活性單體對(duì)增稠劑的抗電解質(zhì)性能的提高是相當(dāng)有效的 。
2．3活性單體對(duì)聚合物流變性能的影響

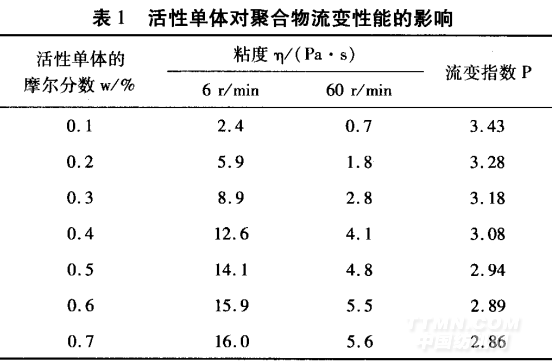

保持1．2．2中其它反應(yīng)條件不變，改變活性單體占共聚單體的摩爾分?jǐn)?shù)，測(cè)定聚合物的流變性能，實(shí)驗(yàn)結(jié)果如表1所示。
.png)
從表1中可以看出，聚合物的流變性能值隨活性單體用量的增加而逐漸減小，可見(jiàn)活性單體可以很好的改善聚合物的流變性能。
2．4 交聯(lián)劑用量對(duì)聚合物增稠性能的影響

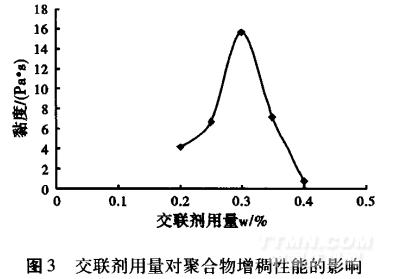

保持1．2．2中其它反應(yīng)條件不變，改變交聯(lián)劑N，N 一亞甲基雙丙烯酰胺在共聚單體中的質(zhì)量分?jǐn)?shù)，測(cè)定不同產(chǎn)物W(乳膠)=2％的白漿粘度增稠性能的影響如圖3所示。
.png)
由圖3知，當(dāng)交聯(lián)劑加入量小于0．2％，增稠劑粘度較低，隨交聯(lián)劑加入量的增加，聚合物的增稠能力提高，當(dāng)交聯(lián)劑用量為0．3％時(shí)，增稠劑粘度達(dá)到最高，繼續(xù)增加交聯(lián)劑用量，增稠劑粘 度急劇下降。這是因?yàn)榫€型聚合物引入交聯(lián)劑后，形成的網(wǎng)狀結(jié)構(gòu)增強(qiáng)了對(duì)自由態(tài)水的限制，增稠能力也隨之增加。但過(guò)多 加入交聯(lián)劑使得交聯(lián)密度過(guò)大，聚合物的分子量過(guò)高，反而降低 了聚合物的水溶性，導(dǎo)致聚合物增稠能力下降。當(dāng)交聯(lián)劑的用 量達(dá)0．4％后，由于反應(yīng)劇烈易產(chǎn)生暴聚，所得產(chǎn)物幾乎無(wú)增稠能力。交聯(lián)劑加入過(guò)多也會(huì)影響聚合物的抗?jié)B化性能，研究表 明最佳的交聯(lián)劑用量占共混單體質(zhì)量的0．3％。
2．5 反應(yīng)時(shí)間對(duì)聚合物增稠性能的影響

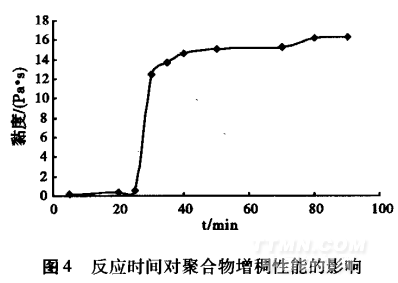

保持1．2．2中其它反應(yīng)條件不變，每隔一定時(shí)間從反應(yīng)器 中取出樣品，配置成W(乳膠)=2％的白漿，測(cè)定其粘度，所得結(jié) 果如圖4所示
.png)
由圖4可知，在反應(yīng)進(jìn)行25 min左右時(shí)，粘度迅速上升。此 時(shí)反應(yīng)體系的熱效應(yīng)使得溫度不斷升高，大部分的單體都能轉(zhuǎn) 化成了聚合物，增稠能力急劇提高。之后，剩余的小部分單體繼 續(xù)發(fā)生聚合反應(yīng)，體系中的單體濃度越來(lái)越低，對(duì)聚合物分子增稠能力的貢獻(xiàn)也逐漸減少 。到了90 min左右，粘度不再繼續(xù) 上升，反應(yīng)基本完成。
3 結(jié) 論
以丙烯酸為主要原料，加入丙烯酸十二酯活性單體，采用反相乳液共聚法合成了具有抗電解性的丙烯酸增稠劑。最佳反應(yīng)條件：活性單體用量0．5mol％，交聯(lián)劑用量0．3w％，在80℃左右 反應(yīng)1．5 h所得增稠劑的綜合效果較優(yōu)。
<<上一頁(yè)[1][2]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
