手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

合成染料的分子式和相對分子質量列示于表2。

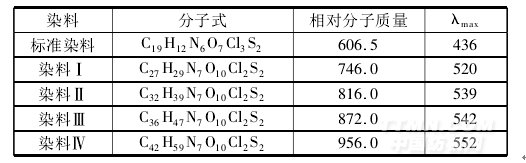

表2 染料的分子式、相對分子質量和最大吸收波長

由表2 可見，染料Ⅳ的相對分子質量最大，而標準染料的相對分子質量最小。標準染料的最大吸收波長是436 nm，而4種合成染料的最大吸收波長從染料Ⅰ到染料Ⅳ不斷增大。隨著柔軟劑基團中烷基數量的增加，染料的λmax向長波方向移動。這種紅移主要是由于官能團的改變或溶劑效應長波吸收引起。而標準染料和合成染料最大吸收波長的巨大差異表明紅移是由偶合組分的上強電子云效應導致的。

將合成的4 只染料應用于棉織物上，其染色深度分別為0.5% 、1% 、1．5% 、2% 、3% 、4% 、7% 和10% ，相應的染色方法見前述試驗部分。研究的染色參數有: 光密度、最大吸收波長( λmax) 、L*、a*、b*和K/S 值，通過這些參數計算上染率，結果見圖1 和2。

圖1 染料濃度對上染率的影響

由圖1 可見，染料Ⅰ的上染率高于標準染料，其原因是分子結構中帶有一個陽離子電荷和一個額外的羥基。標準染料的上染率高于染料Ⅱ、染料Ⅲ和染料Ⅳ，是由于隨著柔軟劑基團中烷基鏈長增加，上染率下降。在染色的吸附階段，染料大分子中硬脂酸結構的阻礙作用，降低了長鏈烷基染料對棉纖維的直接性，導致上染率下降。幾只染料的上染率高低順序為:

染料Ⅰ＞標準染料＞染料Ⅱ＞染料Ⅲ＞染料Ⅳ

向染料分子中引入長鏈烷基后，染料的親水性、分子大小和電子密度參數都發生了改變。這些變化可能會影響染色棉織物的色光、染色深度和色牢度，其影響程度取決于染料結構。

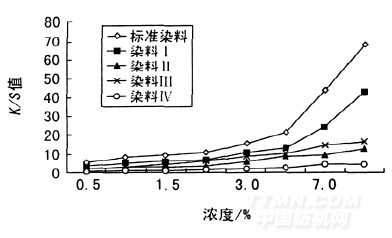

圖2 染料濃度對K/S 值的影響

由圖2 可以看出，采用標準染料染色的棉織物，其K/S 值高于功能性染料染色織物。隨著柔軟劑基團中烷基數量的增加，織物K/S 值下降。染料Ⅰ含有的烷基數量相對較低，因此其染色織物的K/S 值高于烷基數量最多的染料Ⅳ。
