在低碳、綠色環(huán)保成為社會(huì)主流的今天．作為能源消耗大戶的染整行業(yè)．開(kāi)發(fā)新的節(jié)能減排工藝、提升單位時(shí)間生產(chǎn)能力．不管是作為一種社會(huì)責(zé)任還是自身的生存發(fā)展需要都勢(shì)在必行寧波廣源紡織品有限公司相繼開(kāi)展了一系列的新產(chǎn)品、新工藝的開(kāi)發(fā)創(chuàng)新嘗試．如今已成功開(kāi)發(fā)了“牛奶蛋白”、“蠶蛹蛋白”、“竹炭纖維”等一系列新型面料：同時(shí)開(kāi)發(fā)了拋光除氧染色一浴法、滌棉一浴法染色等一系列新型節(jié)能減排工藝：并通過(guò)近一年的努力。成功開(kāi)發(fā)出了低溫活性染料染色工藝實(shí)踐證明．此工藝操作簡(jiǎn)單．重現(xiàn)性好．后處理易于水洗．適合大面積推廣應(yīng)用
1低溫活性染料染整工藝流程

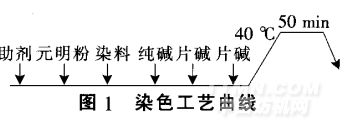

前處理一染色一水洗2道一酸洗一皂洗1道一熱洗1道一水洗一柔軟。染色工藝曲線如圖1所示
.png)
2低溫活性染料染色分析
2．1染料
低溫L型活性染料屬于乙烯砜型染料．具有不同于其他活性染料的特殊母體結(jié)構(gòu)。反應(yīng)能力強(qiáng)、對(duì)溫度的依賴性小．能夠低溫浸染是其最大的特點(diǎn)以染同樣的黑色為例．使用桃源JJQ黑在中溫(60℃)條件下進(jìn)行染色。染色處方和條件為：
JJQ黑 6．8％
3BS紅 2．5％
3RS黃 1．7％
元明粉 100 g／L
純堿 30 g．／L 浴比 1：10
使用安諾其L—W黑在低溫(40℃)條件下進(jìn)行染色，染色處方和條件為：
L—W黑 5．40％
L—F黃棕 0．50％
L—S紅玉 0．25％
元明粉 80 g／L
純堿 5 g／L
片堿 1 L
浴比 1：10

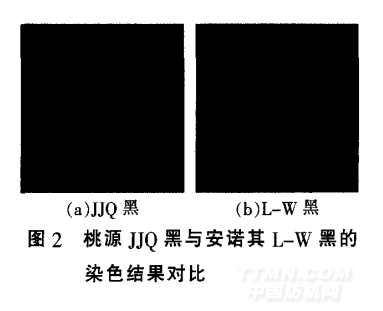

染色實(shí)驗(yàn)結(jié)果如圖2所示牢度測(cè)試結(jié)果如圖3所示
.png)
.png)
由圖2和圖3可看出．使用這兩種染料在上述工藝條件下．可達(dá)到同樣的深度．且濕摩擦牢度相當(dāng) 但比較染料處方發(fā)現(xiàn)．低溫染色可節(jié)省染料量約40％左右
2．2 固色
2．2．1 固色劑
活性染料低溫染色不是以單一純堿作堿劑的．而是采用復(fù)合堿(大生產(chǎn)時(shí)，純堿0．5 g／L，片堿1 g門L)進(jìn)行固色的 因此避免了染料因溶解不良產(chǎn)生“石堿”(結(jié)晶堿)，從而造成色漬、織物擦傷或循環(huán)泵磨損等現(xiàn)象的產(chǎn)生對(duì)比2．1中的處方發(fā)現(xiàn)．L型低溫活性染料所用固色劑的量遠(yuǎn)遠(yuǎn)小于常規(guī)中溫型活性染料所用固色劑的用量 這表明．L型活性染料染色不僅具有“節(jié)能”的優(yōu)勢(shì)．而且具有“經(jīng)濟(jì)”優(yōu)勢(shì)和“減排”優(yōu)勢(shì)
2．2．2固色溫度

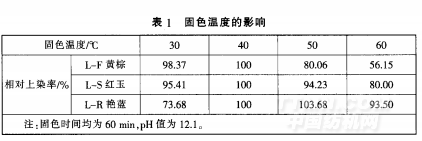

通過(guò)實(shí)踐發(fā)現(xiàn)．使用復(fù)合堿．在40℃下進(jìn)行固色．低溫L型活性染料均可得到最佳的染料上染率 以固色溫度40℃下所得的染料上染率為標(biāo)準(zhǔn)．其他固色溫度30℃、50℃、60℃下所得的相對(duì)上染率的對(duì)比如表1所示同常規(guī)活性染料染色工藝相比．低溫L型活性染料染色工藝簡(jiǎn)單．40℃固色可節(jié)省蒸汽．尤其在夏季時(shí)．染色幾乎不需升溫．節(jié)省能源
2．2_3 固色時(shí)間

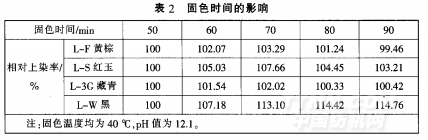

通過(guò)實(shí)踐發(fā)現(xiàn)．使用復(fù)合堿．固色60 70 min后．低溫L型活性染料均可得到最佳的染料上染率以固色時(shí)間50 min后得到的染料上染率為標(biāo)準(zhǔn)，分別固色60 min、70 min、80 min、90 min后，染料的相對(duì)上染率對(duì)比如表2所示
2．2．4固色pH值
DH值與低溫L型活性染料上染率的關(guān)系如圖4所示
.png)
.png)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
