由圖8可知,改性后無鹽染色織物K/S值比未改性織物常規染色的K/S值都大,所以在達到相同色深值時,可減少染料質量分數。對于活性黑RWN染料,改性后用4% (omf)染料染色后的K/S值大于未改性織物用5% (omf)染料常規染色后的K/S值。
2. 2. 5 改性織物勻染性及染色牢度
將水洗后的改性棉織物,用4% (omf)活性黑RWN染色, 40℃染色,浴比1∶30,染5 min后加入
10 g/L純堿,固色60 min。測得的染色牢度和勻染性見表2。
.png)

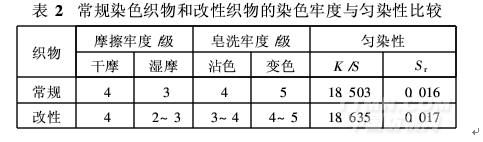

由表2可以看出,改性織物的干摩擦牢度與未改性織物的干摩擦牢度級數相同,但濕摩擦牢度和耐洗牢度都較未改性織物下降了0. 5級。改性織物的染色深度達到常規染色織物,相對標準偏差均較小,且目測染色織物,得色均勻,沒有色花現象,說明改性棉織物的勻染性較好。
3 結論
(1)棉織物陽離子改性劑的優化改性工藝為:改性劑質量分數4% (omf),NaOH質量濃度4 g/L,浴比1∶30,改性溫度40℃,改性時間30 min。
(2)改性織物用4% (omf)活性黑RWN染色,40℃染色,浴比1∶30,染5 min后加入10 g/L純堿,固色60 min。改性后的織物在無鹽條件下染色,其染色深度達到常規染色織物,勻染性較好,但耐濕摩擦色牢度和耐皂洗色牢度下降了0. 5級。
<<上一頁[1][2][3][4][5][6]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
