手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

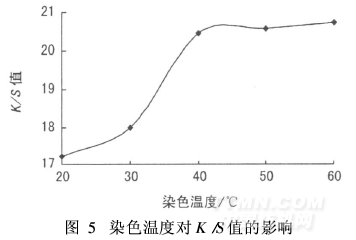

由圖5可知,隨著溫度的升高,改性織物K/S值隨之增大,因?yàn)闇囟壬?染料的擴(kuò)散速率和上染率增加[7]。當(dāng)染色溫度達(dá)到40℃后,改性織物K/S值隨溫度變化不大。由于改性后織物與染料的反應(yīng)性增加,即使在低溫時(shí),染料對(duì)纖維的上染率也很高,故選擇染色溫度為40℃。

2. 2. 2　上染時(shí)間對(duì)K/S值的影響

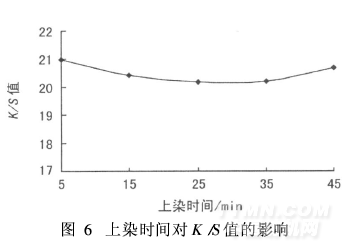

在染色溫度為40℃,其它條件不變的情況下,改變上染時(shí)間,測(cè)得織物的K/S值見(jiàn)圖6。

由圖6可知,上染時(shí)間對(duì)改性棉織物染色效果影響不大,說(shuō)明活性黑RWN對(duì)改性棉織物的上染速率很高,在充分?jǐn)嚢璧那疤嵯?可以在一定程度上保證其勻染性,所以活性黑染料對(duì)改性棉織物的上染時(shí)間可選為5 min。

2. 2. 3　堿劑Na2CO3質(zhì)量濃度對(duì)K/S值的影響

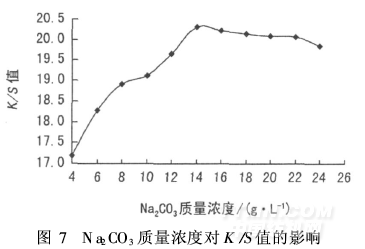

在染色溫度40℃,上染時(shí)間5 min,其它條件不變的情況下,改變?nèi)旧珪r(shí)Na2CO3質(zhì)量濃度,織物的染色K/S值見(jiàn)圖7。

由圖7可知,隨著堿劑Na2CO3質(zhì)量濃度的增加,改性織物K/S值隨之增加,當(dāng)Na2CO3質(zhì)量濃度增加到10 g/L時(shí),改性棉織物K/S值為19. 214,大于常規(guī)染色工藝的18. 503,說(shuō)明改性棉織物活性染料染色可以減少Na2CO3質(zhì)量濃度。隨著Na2CO3質(zhì)量濃度的不斷提高,改性織物的K/S值反而會(huì)下降。這可能是堿劑Na2CO3質(zhì)量濃度太高反而促使改性劑及染料水解。故染色時(shí)Na2CO3質(zhì)量濃度定為10 g/L。

2. 2. 4　染料質(zhì)量分?jǐn)?shù)對(duì)K/S值的影響

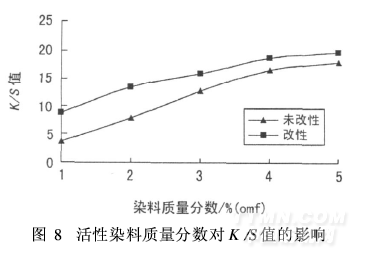

將改性及未改性的織物用活性黑RWN進(jìn)行染色,堿劑Na2CO3質(zhì)量濃度10 g/L,染色溫度40℃,上染時(shí)間5 min,染料質(zhì)量分?jǐn)?shù)與K/S值的關(guān)系如圖8。
