由表5可以發(fā)現(xiàn)，增加十二烷基硫醇質(zhì)量分?jǐn)?shù)對(duì)單體的轉(zhuǎn)化率、凝膠率幾乎沒(méi)有影響，乳液的外觀也很好，只對(duì)乳液的黏度有影響。十二烷基硫醇具有降低相對(duì)分子質(zhì)量的作用。其質(zhì)量分?jǐn)?shù)增加，減少大分子鏈之間的糾纏，由于受到外力的作用，分子鏈的重心移動(dòng)，宏觀表現(xiàn)為流動(dòng)性改善，乳液黏度下降。合成高固含量聚合乳液，可以提高乳液的流動(dòng)性。但是，十二烷基硫醇必須使用適量，否則會(huì)破壞聚丙烯酸酯乳液成膜的特性。
2．3．2十二烷基硫醇質(zhì)量分?jǐn)?shù)對(duì)織物印花性能影響

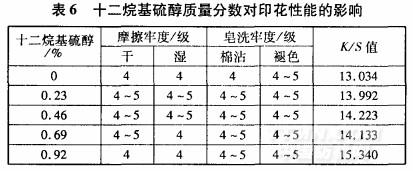

十二烷基硫醇質(zhì)量分?jǐn)?shù)對(duì)織物印花性能的影響見(jiàn)表6。
.jpg)
由表6可以看出，隨著黏合劑中十二烷基硫醇含量的增加，印花織物的干、濕摩擦牢度都有一定提高。但是，當(dāng)十二烷基硫醇的質(zhì)量分?jǐn)?shù)≥0．69％時(shí)，干、濕摩擦牢度反而下降。這可能是因?yàn)槭榛虼嫉淖饔檬咕酆衔锵鄬?duì)分子質(zhì)量過(guò)小，乳液成膜后，膠膜的內(nèi)聚力變小，致使印花織物的摩擦牢度下降。表6中，K／S值呈依次增加的趨勢(shì)，其主要原因是黏合劑流動(dòng)性增加，印花時(shí)色漿受到刮板擠壓，使更多的色漿能夠滲人織物的縫隙，黏合劑膠膜與織物的黏附性增加，所以K／S值增加。但如果相對(duì)分子質(zhì)量過(guò)小，黏合劑成膜強(qiáng)度大幅下降，導(dǎo)致印花織物的皂洗牢度和干濕摩擦牢度下降，織物更加黏手。綜合考慮，取十二烷基硫醇質(zhì)量分?jǐn)?shù)為0．23％，可以獲得較好的印花織物色牢度，色深和手感。
2．4交聯(lián)單體(NT)對(duì)乳液聚合及印花性能的影響
本試驗(yàn)旨在合成無(wú)甲醛的聚丙烯酸酯乳液，自制了交聯(lián)單體NT，并選擇其它幾種交聯(lián)單體進(jìn)行比較。

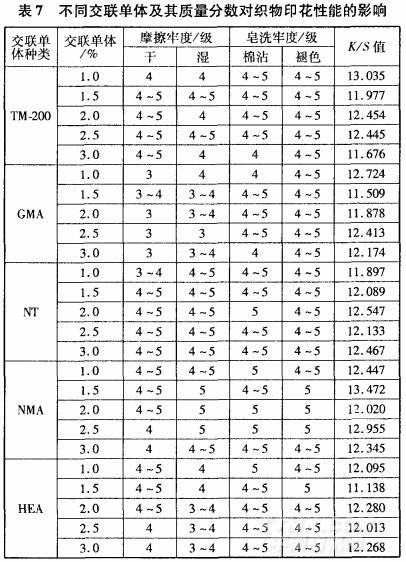

不同用量的各種交聯(lián)單體對(duì)印花織物干／濕摩擦牢度、沾色／褪色牢度及K／S值的影響見(jiàn)表7。
.jpg)
丙烯酸羥乙酯(HEA)作為乳液聚合的傳統(tǒng)交聯(lián)單體，雖然性能不是最佳，但是由于價(jià)格便宜，無(wú)毒無(wú)污染，其應(yīng)用還是得到人們的好評(píng)。
N-羥甲基丙烯酰胺(NMA)聚合于分子鏈上，使得聚合分子上有羥甲基活性官能團(tuán)。在焙烘過(guò)程中，各相鄰分子鏈的羥甲基問(wèn)縮合交聯(lián)，使線型分子交聯(lián)為網(wǎng)狀而成膜，同時(shí)鏈上的羥甲基也能與織物纖維的羥甲基起交聯(lián)作用。這樣由分子鏈之間以及分子鏈與纖維之間產(chǎn)生的自交聯(lián)功效，增強(qiáng)了印花織物的色牢度。由表7知，NMA質(zhì)量分?jǐn)?shù)為2．0％，可以使織物擁有最佳的摩擦牢度和皂洗牢度。用含此交聯(lián)單體的黏合劑制成的印花糊，無(wú)破乳等不良現(xiàn)象發(fā)生。
NMA為甲醛與丙烯酰胺反應(yīng)合成物，有活性較高的羥甲基，所以相對(duì)羥乙酯HEA可以在更低的溫度進(jìn)行焙烘。但是，含此交聯(lián)單體黏合劑在使用時(shí)，NMA會(huì)有微量分解，造成甲醛釋放，不符合現(xiàn)代綠色紡織品的發(fā)展趨勢(shì)。
TM一200是含有雙鍵和其它功能性官能團(tuán)的交聯(lián)單體，乳液聚合時(shí)，通過(guò)雙鍵聚合于高聚物上。由表7知，當(dāng)TM．200的使用量大于3．O％時(shí)，黏合劑制成的印花糊在調(diào)制的過(guò)程中出現(xiàn)破乳、堵網(wǎng)現(xiàn)象，織物印花輪廓不清晰，并且手感僵硬，嚴(yán)重影響印花紡織品的質(zhì)量。取交聯(lián)單體質(zhì)量分?jǐn)?shù)2．5％，用此交聯(lián)單體制成的黏合劑調(diào)制印花糊，摩擦牢度和皂洗牢度都很好，K／S值也達(dá)到一定要求，但是，TM-200售價(jià)相對(duì)較高。
<<上一頁(yè)[1][2][3][4][5]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
