手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

尿素                5.0

FS-802           20

PBN             3.0

3.3.2樹脂用量對織物強力保留率及縮水率的影響

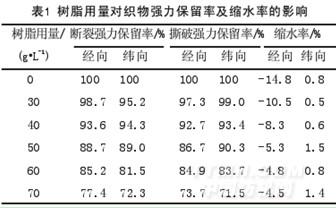

按照上述工藝處方，研究樹脂用量對織物強力保留率及縮水率的影響，測試結果如下表：

由上表知，未進行樹脂整理及松式整理前，織物緯向縮水率達標，經向縮水率嚴重超標（客戶要求-6%以內）。隨著樹脂整理劑用量的增大，織物經向縮水率呈下降趨勢，同時織物強力損傷增大，因此，同時考慮樹脂用量對織物強力及縮水率的影響，確定樹脂的用量應控制在50～60g/L。

3.4定型

定型工序，一方面，起到拉幅的作用；另一方面，起到焙烘作用。參考工藝為：溫度172℃，車速40m/min。

3.5預縮

為獲得良好的經向尺寸穩定性，須對織物進行預縮整理。根據縮率大小調節橡毯壓力，只要縮率達到要求，應盡量減少橡毯壓力。

工藝參數：

車速/（m?min-1）縮率/%

70                  4

按照上述工藝，加工所得的粘膠/亞麻織物物理機械性能指標如表2。

5結論

通過樹脂整理與松式整理相結合的方式，對粘膠/亞麻織物進行整理，所得織物手感舒適，回彈性、挺括性佳，尺寸穩定性好，是高檔襯衣面料的上佳之選，目前，已生產大貨10萬米，完全符合客戶要求。該生產工藝成功地解決了粘膠/亞麻交織織物縮水率難以控制的問題，松式烘干后，拉幅定型過程中同時進行焙烘，將織物內應力相對松弛的狀態固定下來，避免了采用焙烘機進行焙烘，經向張力較大的問題。
