.jpg)

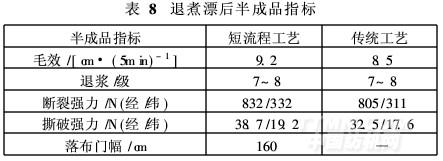

由表8可知,短流程工藝處理后,半成品指標(biāo)完全能滿足染色要求,退漿后織物門幅收縮10 cm。
(3)堿處理
堿處理工藝
濃堿/(g·L-1) 250~260
車速/(m·min-1) 50
軋車壓力/MPa 0. 15
張力/MPa 0. 2
直輥去堿溫度/℃80~85
堿處理時(shí)織物不上布鋏,它有利于絲光時(shí)的緯向擴(kuò)幅。這樣既使織物經(jīng)向保持足夠張力,而緯向又得到松弛,有利于織物門幅收縮,提高織物彈性。堿處理時(shí),布鋏絲光機(jī)不開噴淋堿,以保證充分的濃堿處理時(shí)間,因此要加強(qiáng)水洗,嚴(yán)禁布面帶堿。可在倒數(shù)第二個(gè)水洗槽加酸調(diào)節(jié)pH值,落布pH值6~7,最后一格水洗將產(chǎn)生的鹽洗去,以免影響后面的染色。

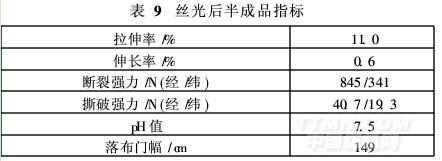

.jpg)
(4)定形
工藝 溫度210℃,車速50 m/min,超喂3%。定形時(shí)緯向不施加張力,否則會(huì)影響織物的彈性。定形過程中保持平進(jìn)平出,不能拉幅。定形后織物性能指標(biāo)見表10。
<<上一頁[1][2][3][4][5][6][7]下一頁>>
您所在的位置：
編.gif)
