2 結果與討論
2.1 堿處理和定形工藝條件對織物彈性的影響
2. 1. 1 堿質量濃度的影響

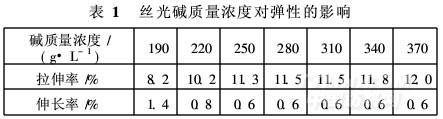

采用布鋏絲光機對織物進行堿處理。軋車壓力0. 15MPa,張力0. 2MPa,織物不上鋏,處理時間90 s,堿質量濃度對織物彈性的影響見表1。
.jpg)
從表1可知,織物彈性隨著堿質量濃度的提高而增加,燒堿質量濃度達到250 g/L即可獲得良好彈性,考慮生產成本,取堿質量濃度為250 g/L。
2. 1. 2 堿處理時間的影響
織物不上布鋏,堿質量濃度250 g/L,絲光時間對織物彈性的影響見表2。
.jpg)
從表2可知,織物的彈性隨著堿處理時間的延長而提高,堿處理時間達到90 s,織物就能獲得較好的彈性。因此,取堿處理時間為90 s。
2. 1. 3 定形溫度的影響

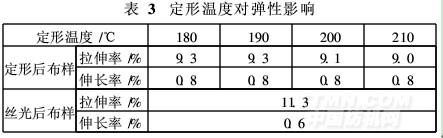

其它條件同上,定形時間20 s,定形溫度對彈性的影響見表3。
.jpg)
從表3可知,熱定形會使織物彈性下降,定形溫度的提高使拉伸率略有下降,伸長率沒有變化。考慮到滌棉自然彈力織物尺寸穩定性和起毛起球性能,定形溫度選擇210℃。
<<上一頁[1][2][3][4][5][6][7]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
