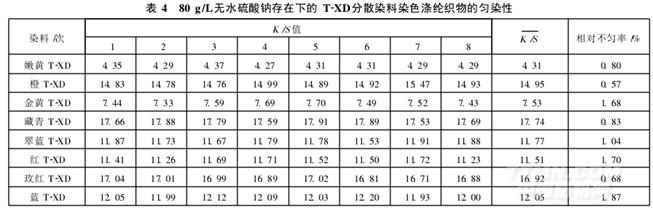

分散染料發(fā)生凝聚時(shí),所染滌綸織物布面會(huì)出現(xiàn)染色不勻及深色色點(diǎn)現(xiàn)象,而在分散染料保持良好分散體系的染液中,織物的染色效果良好,得色量高,且布面色澤均一,沒有深色色點(diǎn)。為了進(jìn)一步考察電解質(zhì)存在下T-XD分散染料的染色性能,按1. 3(7)節(jié)方法對(duì)80 g/L無水硫酸鈉存在下的T-XD分散染料染滌綸織物的勻染性進(jìn)行了測(cè)試,結(jié)果見表4。
.jpg)
從表4可以看出,在80 g/L無水硫酸鈉存在的條件下, T-XD系列分散染料的染色效果均很好,布面相對(duì)不勻率小于2%,說明高濃度電解質(zhì)的存在對(duì)該分散染料無影響,不存在分散染料的耐鹽性問題。
2. 3 T-XD分散染料上染速率曲線

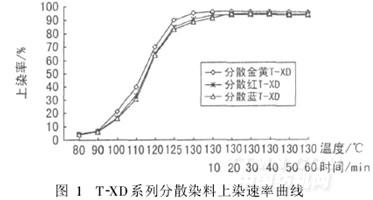

用T-XD系列三原色分散金黃T-XD、分散藍(lán)T-XD、分散紅T-XD,按1. 2節(jié)工藝對(duì)滌綸織物進(jìn)行染色,染浴pH值10,將染色保溫時(shí)間延長至60 min,測(cè)織物的上染率值,并以上染率為縱坐標(biāo)、染色溫度和保溫時(shí)間為橫坐標(biāo),繪制上染速率曲線,如圖1所示。
.jpg)
由圖1可以看出,T-XD系列的三原色———分散金黃T-XD、分散藍(lán)T-XD和分散紅T-XD的上染速率曲線的趨勢(shì)基本相同,上染速率曲線中出現(xiàn)的幾個(gè)拐點(diǎn)的位置幾近一致。從圖1還可看出, 130℃保溫染色20 min后,三只染料的得色強(qiáng)度都接近100%,故對(duì)于T-XD系列分散染料按1. 2節(jié)染色工藝染色升溫到130℃后,視顏色深淺保溫染色20~40 min即可。進(jìn)一步對(duì)T-XD系列分散染料上染不同階段所得織物的K/S值進(jìn)行測(cè)定,結(jié)果見圖2。
.jpg)
從圖2可見,T-XD系列分散染料所染織物的K/S值變化規(guī)律與上染速率曲線的變化規(guī)律相似,即:所有被染織物均在80~90℃開始上染,隨著染色溫度上升,織物的K/S值也穩(wěn)步上升,在110~130℃,K/S值的上升幅度最大,到了130℃幾乎所有染料的K/S值均達(dá)到最高。其后保溫階段,隨著保溫時(shí)間的延長,織物K/S值基本趨于平緩。染色超過40 min后,某些染料,如分散紅T-XD、分散橙T-XD和分散翠藍(lán)T-XD的K/S值反而稍有下降,這說明染色時(shí)間并非越長越好,故合適的染色時(shí)間應(yīng)控制在30 min左右。
2. 4 T-XD分散染料的提升力
染料質(zhì)量分?jǐn)?shù)分別為0. 5、1. 0、2. 0、4. 0、6. 0和8.0% (omf),染浴pH值10,對(duì)滌綸織物進(jìn)行染色,測(cè)染色織物的K/S值,以染料質(zhì)量分?jǐn)?shù)為橫坐標(biāo),K/S值為縱坐標(biāo)作圖,考察染料的提升性能,結(jié)果見圖3。
<<上一頁[1][2][3][4]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
