.jpg)

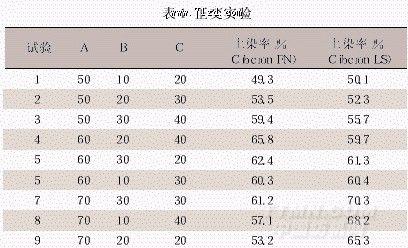

選用ａ上染溫度（℃），ｂ上染時(shí)間（ｍｉｎ），ｃ元明粉（ｇ／ｌ），三因素四水平正交表ｌ９（３４）[１０]安排實(shí)驗(yàn)，用上染百分率評(píng)價(jià)染色效果，如表１所示。染料質(zhì)量分?jǐn)?shù)３％（對(duì)織物重），始染時(shí)，當(dāng)升至染色溫度時(shí)將染料加入，將織物用熱水浸漬后擠干，放入染液，加入元明粉，然后續(xù)染至所需時(shí)間。固色使用ｎａ２ｃｏ３ ５ｇ／ｌ，時(shí)間４０ｍｉｎ，溫度８０℃。
400×206
.jpg)

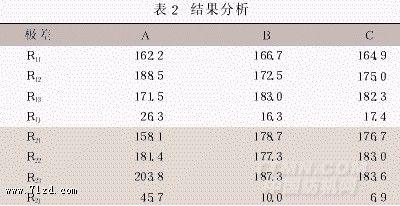

通過對(duì)極值求極差，結(jié)果示于表２。可以看出，在活性染料ｃｉｂｃｒｏｎ ｆｎ上染過程中，上染溫度影響顯著，其次是元明粉的用量和上染時(shí)間。而對(duì)于活性染料ｃｉｂｃｒｏｎ ｌｓ也是上染溫度的影響顯著，上染時(shí)間和元明
粉用量次之。在表１中，還可以看出活性染料ｃｉｂｃｒｏｎｆｎ在溫度６０℃、時(shí)間２０ｍｉｎ、元明粉用量４０ｇ／ｌ條件下取得較好的效果，上染率為６５﹒８％﹔而ｃｉｂｃｒｏｎ ｌｓ在溫度７０℃、時(shí)間３０ｍｉｎ、元明粉用量３０ｇ／ｌ，上染率為７０﹒３％。
這兩種棉型活性染料的上染率產(chǎn)生差異，主要是由于兩種染料分子結(jié)構(gòu)的不同。ｃｉｂａｃｒｏｎ ｆｎ是一氟均三 和β－ 乙烯 硫酸酯異雙活性基活性染料，染料分子中的兩個(gè)活性基的反應(yīng)性是不同的，而且由于空間位阻，兩個(gè)活性基全部參加反應(yīng)與纖維共價(jià)結(jié)合將受到一定限制，只有部分染料有可能發(fā)生兩個(gè)活性基均與纖維形成共價(jià)結(jié)合，較多的情況是一個(gè)活性基（主要是乙烯 基）參與共價(jià)結(jié)合，另一個(gè)活性基發(fā)生水解。由于有兩個(gè)活性基與纖維反應(yīng)，反應(yīng)形成共價(jià)結(jié)合的幾率較高，故上染率和固色率較單活性基的高。而ｃｉｂａｃｒｏｎ ｌｓ是一氟均三 均雙活性基活性染料，染料分子中的兩個(gè)活性基的反應(yīng)性基本相同，空間位阻影響相對(duì)較小，染料分子中的活性基有更多機(jī)會(huì)與纖維形成共價(jià)結(jié)合。另外，就分子大小來講，ｃｉｂａｃｒｏｎ ｌｓ的分子較ｃｉｂａｃｒｏｎ ｆｎ小，因此更容易被纖維吸附，向纖維內(nèi)部擴(kuò)散，染色所需促染劑用量少于ｃｉｂａｃｒｏｎ ｆｎ。ｃｉｂａｃｒｏｎ ｌｓ上染溫度、上染時(shí)間比ｃｉｂａｃｒｏｎ ｆｎ大是由于緩染劑、勻染劑等因素的影響。
２﹒２ 酸性浴染色

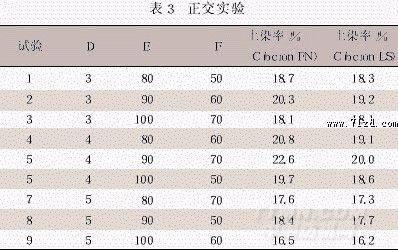

ｄｐｈ值、上染溫度（℃）、ｅ上染時(shí)間（ｍｉｎ ），ｆ三因素四水平正交表ｌ９（３４）[１０]安排實(shí)驗(yàn)，如表３所示。用ｈａｃ調(diào)節(jié)染浴ｐｈ值，在一定溫度下，繼續(xù)染至所需時(shí)間，然后固色處理。")
398×250
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
