因而其耐磨性也就越好。但同時(shí)懸垂系數(shù)變大，織物明顯發(fā)硬。綜合考慮，丙烯酸酯質(zhì)量分?jǐn)?shù)以50%為宜。
2．2涂層的發(fā)光性能
2．2．1涂層材料的電鏡分析(SEM)

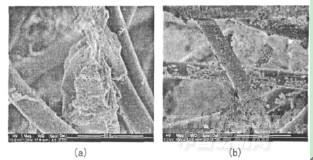

圖1為涂層織物表面發(fā)光材料的電鏡照片，圖1(a)的夜光涂層漿未經(jīng)分散處理，圖1(b)的夜光涂層漿經(jīng)超聲波分散處理。
圖1發(fā)光材料在織物表面的電鏡照片
.jpg)
注:夜光涂層漿超聲波振蕩條件:溫度25℃，超聲波每次處理時(shí)間2s，間隔5s，全程時(shí)間30min。
從圖1(a)可以看出，發(fā)光材料在織物表面發(fā)生了團(tuán)聚;圖1(b)中，涂層漿經(jīng)分散處理后，發(fā)光材料在織物上分布較均勻，較少發(fā)生團(tuán)聚。
2．2．2涂層的分布情況對(duì)發(fā)光性能的影響

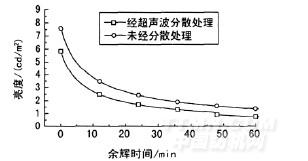

發(fā)光材料分布情況對(duì)涂層發(fā)光性能的影響如圖2所示。
圖2涂層分布情況對(duì)發(fā)光性能的影響
.jpg)
由圖2可以看出，經(jīng)超聲波分散處理后，涂層的發(fā)光性能(初始亮度和余輝)都明顯高于未經(jīng)分散處理的涂層漿，經(jīng)超聲波處理的涂層漿在織物上分布也較均勻。發(fā)光材料涂層均勻，即顆粒分布獨(dú)立，其比表面積越大，發(fā)光材料能接受到的光照越多，發(fā)光材料所受到的激發(fā)光能越大。而未經(jīng)超聲波處理的涂層漿會(huì)發(fā)生團(tuán)聚，只有部分發(fā)光顆粒能受到光能的激發(fā)。所以余輝開(kāi)始時(shí)，內(nèi)部發(fā)出的光較微弱，有的甚至不發(fā)光，而且部分發(fā)出的光被包圍著的發(fā)光材料顆粒反射或吸收，所以亮度較暗。因此，發(fā)光材料在織物表面分布對(duì)涂層發(fā)光性能有很大的影響。由于超聲波處理成本較高，在實(shí)際生產(chǎn)中可以通過(guò)添加助劑或改變黏合劑質(zhì)量分?jǐn)?shù)，調(diào)節(jié)夜光涂層漿的黏度等，使得發(fā)光材料在涂層漿中分布盡可能均勻。
（未完待續(xù)）
<<上一頁(yè)[1][2][3]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
